Спосіб нагрівання рідин та газів

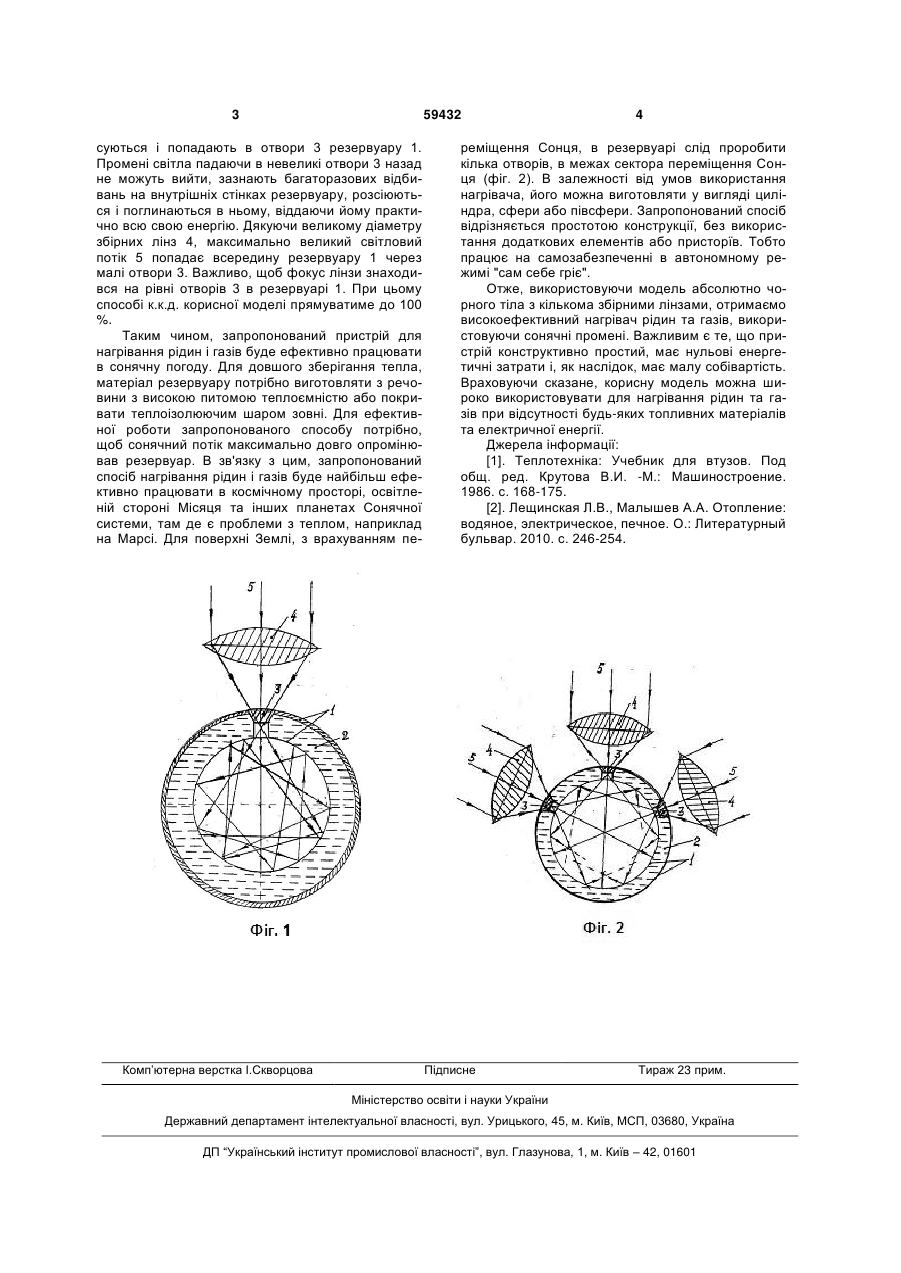

Спосіб нагрівання рідин та газів в резервуарі за допомогою випромінювання, який відрізняється тим, що використовують фізичну модель абсолютно чорного тіла у вигляді сферичного резервуара з подвійними стінками, між якими знаходиться рідина або газ, у стінках резервуара виконані малі отвори, а над ними встановлені збиральні лінзи. (19) (21) u201014616 (22) 06.12.2010 (24) 10.05.2011 (46) 10.05.2011, Бюл.№ 9, 2011 р. (72) БЕРНАЦЬКИЙ ВІКТОР АНТОНОВИЧ (73) БЕРНАЦЬКИЙ ВІКТОР АНТОНОВИЧ 3 59432 суються і попадають в отвори 3 резервуару 1. Промені світла падаючи в невеликі отвори 3 назад не можуть вийти, зазнають багаторазових відбивань на внутрішніх стінках резервуару, розсіюються і поглинаються в ньому, віддаючи йому практично всю свою енергію. Дякуючи великому діаметру збірних лінз 4, максимально великий світловий потік 5 попадає всередину резервуару 1 через малі отвори 3. Важливо, щоб фокус лінзи знаходився на рівні отворів 3 в резервуарі 1. При цьому способі к.к.д. корисної моделі прямуватиме до 100 %. Таким чином, запропонований пристрій для нагрівання рідин і газів буде ефективно працювати в сонячну погоду. Для довшого зберігання тепла, матеріал резервуару потрібно виготовляти з речовини з високою питомою теплоємністю або покривати теплоізолюючим шаром зовні. Для ефективної роботи запропонованого способу потрібно, щоб сонячний потік максимально довго опромінював резервуар. В зв'язку з цим, запропонований спосіб нагрівання рідин і газів буде найбільш ефективно працювати в космічному просторі, освітленій стороні Місяця та інших планетах Сонячної системи, там де є проблеми з теплом, наприклад на Марсі. Для поверхні Землі, з врахуванням пе Комп’ютерна верстка І.Скворцова 4 реміщення Сонця, в резервуарі слід проробити кілька отворів, в межах сектора переміщення Сонця (фіг. 2). В залежності від умов використання нагрівача, його можна виготовляти у вигляді циліндра, сфери або півсфери. Запропонований спосіб відрізняється простотою конструкції, без використання додаткових елементів або присторїв. Тобто працює на самозабезпеченні в автономному режимі "сам себе гріє". Отже, використовуючи модель абсолютно чорного тіла з кількома збірними лінзами, отримаємо високоефективний нагрівач рідин та газів, використовуючи сонячні промені. Важливим є те, що пристрій конструктивно простий, має нульові енергетичні затрати і, як наслідок, має малу собівартість. Враховуючи сказане, корисну модель можна широко використовувати для нагрівання рідин та газів при відсутності будь-яких топливних матеріалів та електричної енергії. Джерела інформації: [1]. Теплотехніка: Учебник для втузов. Под общ. ред. Крутова В.И. -М.: Машиностроение. 1986. с. 168-175. [2]. Лещинская Л.В., Малышев А.А. Отопление: водяное, электрическое, печное. О.: Литературный бульвар. 2010. с. 246-254. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
