G01D 11/00 — Елементи конструкції вимірювальних приладів, не призначені спеціально для особливої ​​змінної величини

Номер патенту: 94030

Опубліковано: 27.10.2014

Автори: Кутковецький Валентин Якович, Турти Марина Валентинівна

МПК: G01D 7/00, G01D 11/00

Мітки: електромагнітної, індукції, явища, модель

Формула / Реферат:

Модель явища електромагнітної індукції, яка має якір у вигляді ізольованого електричного провідника та нерухомі клеми для виведеної ЕРС, що електрично з'єднані з кінцями електричного провідника через електричні щітки ковзання та контактні елементи, а якір виконаний з можливістю обертатись у магнітному полі нерухомого індуктора, що складається з ряду окремих постійних магнітів, яка відрізняється тим, що якір виконаний у формі диска з...

Номер патенту: 95078

Опубліковано: 11.07.2011

Автори: Леклерк Анрі-Роже, Бар Жан-Поль, Кеттлер Даніель

МПК: F02F 1/00, F02F 3/00, F02C 9/16 ...

Мітки: пристрій, поршень, вузол, містить, вимірювання, авіаційний, положення, циліндр, двигун, поршня, циліндрі

Формула / Реферат:

1. Пристрій для вимірювання положення поршня (2) в циліндрі (1), розташованому вздовж осі, який містить щонайменше два датчики (3, 4) положення, які відповідно містять перший елемент (20, 40) датчика, нерухомо сполучений з опорною площадкою (31), сполученою з поршнем (2),другий елемент (10, 30) датчика, нерухомо сполучений з циліндром (1),при цьому перший і другий елементи кожного датчика виконані з можливістю поступального...

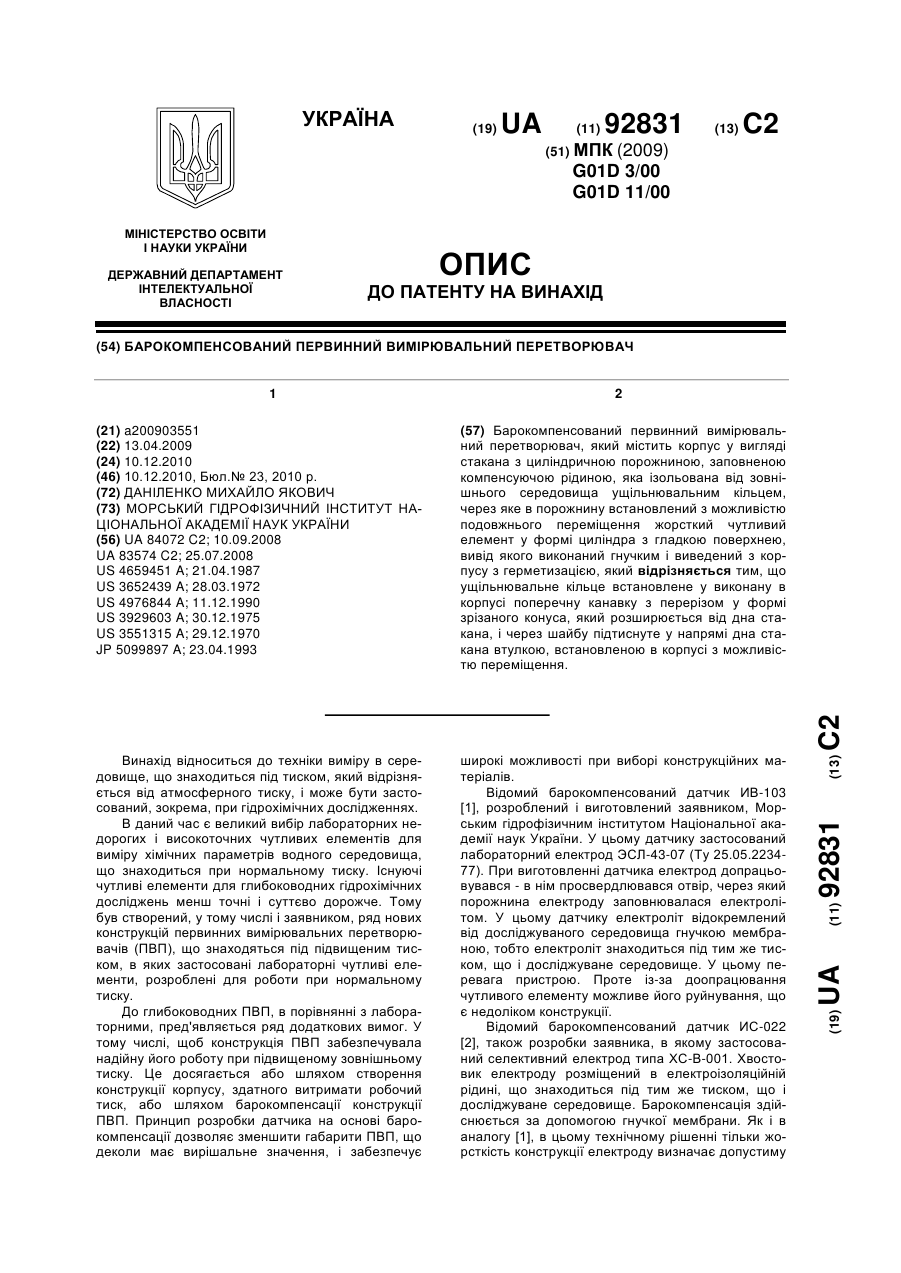

Номер патенту: 92831

Опубліковано: 10.12.2010

Автор: Даниленко Михайло Якович

МПК: G01D 3/00, G01D 11/00

Мітки: вимірювальний, перетворювач, барокомпенсований, первинний

Формула / Реферат:

Барокомпенсований первинний вимірювальний перетворювач, який містить корпус у вигляді стакана з циліндричною порожниною, заповненою компенсуючою рідиною, яка ізольована від зовнішнього середовища ущільнювальним кільцем, через яке в порожнину встановлений з можливістю подовжнього переміщення жорсткий чутливий елемент у формі циліндра з гладкою поверхнею, вивід якого виконаний гнучким і виведений з корпусу з герметизацією, який відрізняється...

Номер патенту: 88967

Опубліковано: 10.12.2009

Автори: Середенко Володимир Антонович, Красовський Павло Павлович, Трофимець Олександр Іванович, Совгір Микола Миколайович

МПК: G01D 11/00, G01N 27/90

Мітки: котушка, труб, контролю, вимірювальна, електрозварних, неруйнівного

Формула / Реферат:

1. Вимірювальна котушка для неруйнівного контролю електрозварних труб, що містить корпус та розміщений в ньому каркас з прохідним отвором для руху контрольованої труби, намотувальними пазами для робочих обмоток та двома латунними захисно-центруючими фланцями, яка відрізняється тим, що каркас оснащений центруючим виступом, а два латунні захисно-центруючі фланці мають прохідні отвори та виконані з проточкою для жорсткого зчеплення з центруючим...

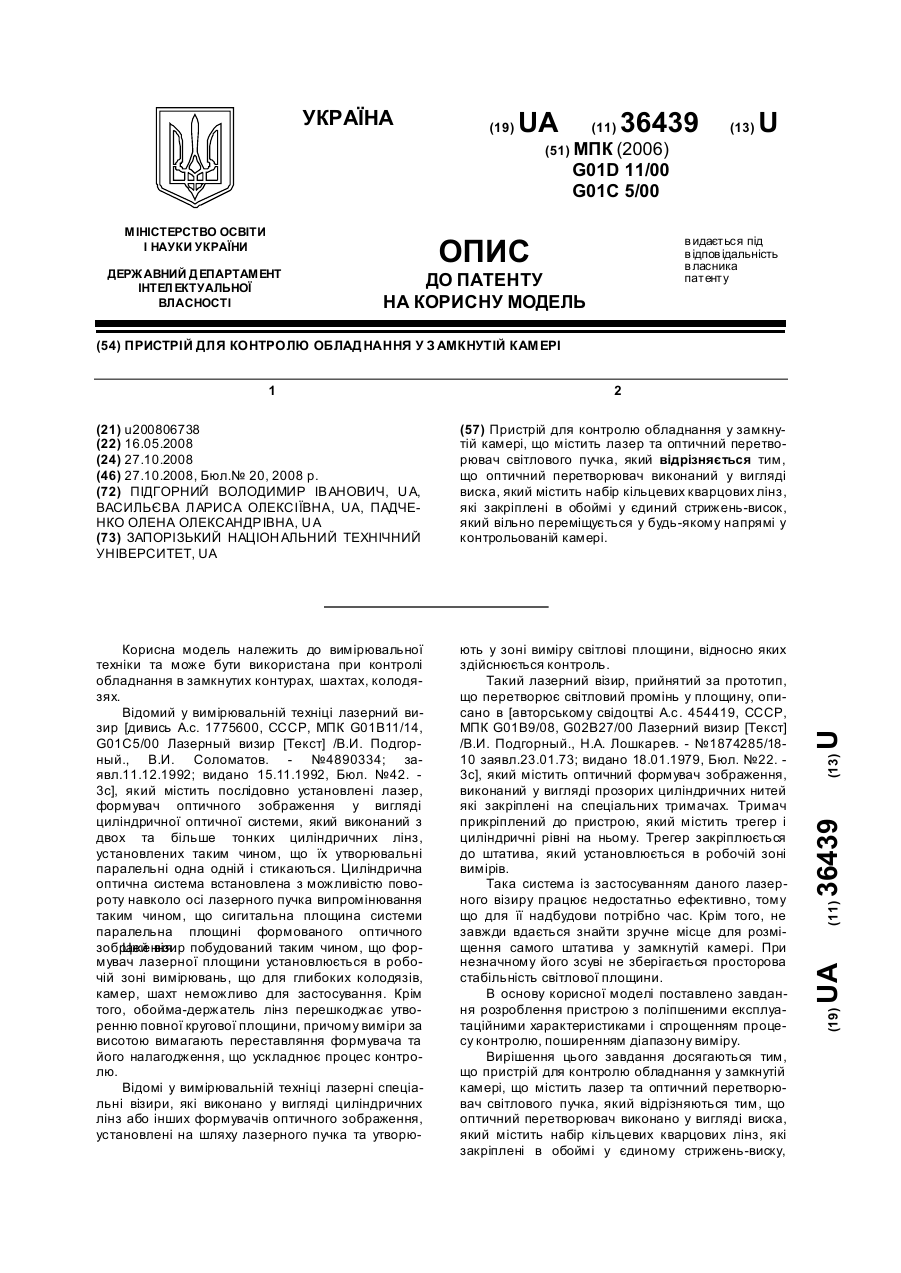

Номер патенту: 36439

Опубліковано: 27.10.2008

Автори: Підгорний Володимир Іванович, Падченко Олена Олександрівна, Васильєва Лариса Олексіївна

МПК: G01D 11/00, G01C 5/00

Мітки: камери, контролю, замкнутий, пристрій, обладнання

Формула / Реферат:

Пристрій для контролю обладнання у замкнутій камері, що містить лазер та оптичний перетворювач світлового пучка, який відрізняється тим, що оптичний перетворювач виконаний у вигляді виска, який містить набір кільцевих кварцових лінз, які закріплені в обоймі у єдиний стрижень-висок, який вільно переміщується у будь-якому напрямі у контрольованій камері.

Номер патенту: 33708

Опубліковано: 10.07.2008

Автори: Трофимець Олександр Іванович, Середенко Володимир Антонович, Красовський Павло Павлович, Совгір Миколай Миколайович

МПК: G01D 11/00

Мітки: котушка, вимірювальна

Формула / Реферат:

Вимірювальна котушка, що складається з корпусу, каркаса з прохідним отвором і намотувальними пазами, двох латунних захисно-центрувальних фланців, яка відрізняється тим, що внутрішні діаметри - прохідні отвори двох латунних захисно-центрувальних фланців і каркаса повністю співпадають, корпус і каркас виготовлені з поліаміду, діаметр проводу котушки становить 0,07 мм, а проміжок між контрольованою трубою і вимірювальною котушкою становить...

Номер патенту: 24424

Опубліковано: 25.06.2007

Автор: Журавльов Сергій Олександрович

МПК: B67D 5/00, G01F 11/00, G01D 11/00 ...

Мітки: регулювання, рідин, газів, співвідношення, спосіб, потоків, витрати

Формула / Реферат:

Спосіб регулювання співвідношення витрати потоків рідин або/та газів, що включає пропускання кожного з потоків через отвір, сполучений з керувальним циліндром та рухомим елементом, встановленим усередині з можливістю його пересування під впливом різниці величин тиску у потоках, який відрізняється тим, що кожний з потоків повністю пропускають через керувальний циліндр, причому один з потоків вводять у циліндр та виводять з нього по один бік...

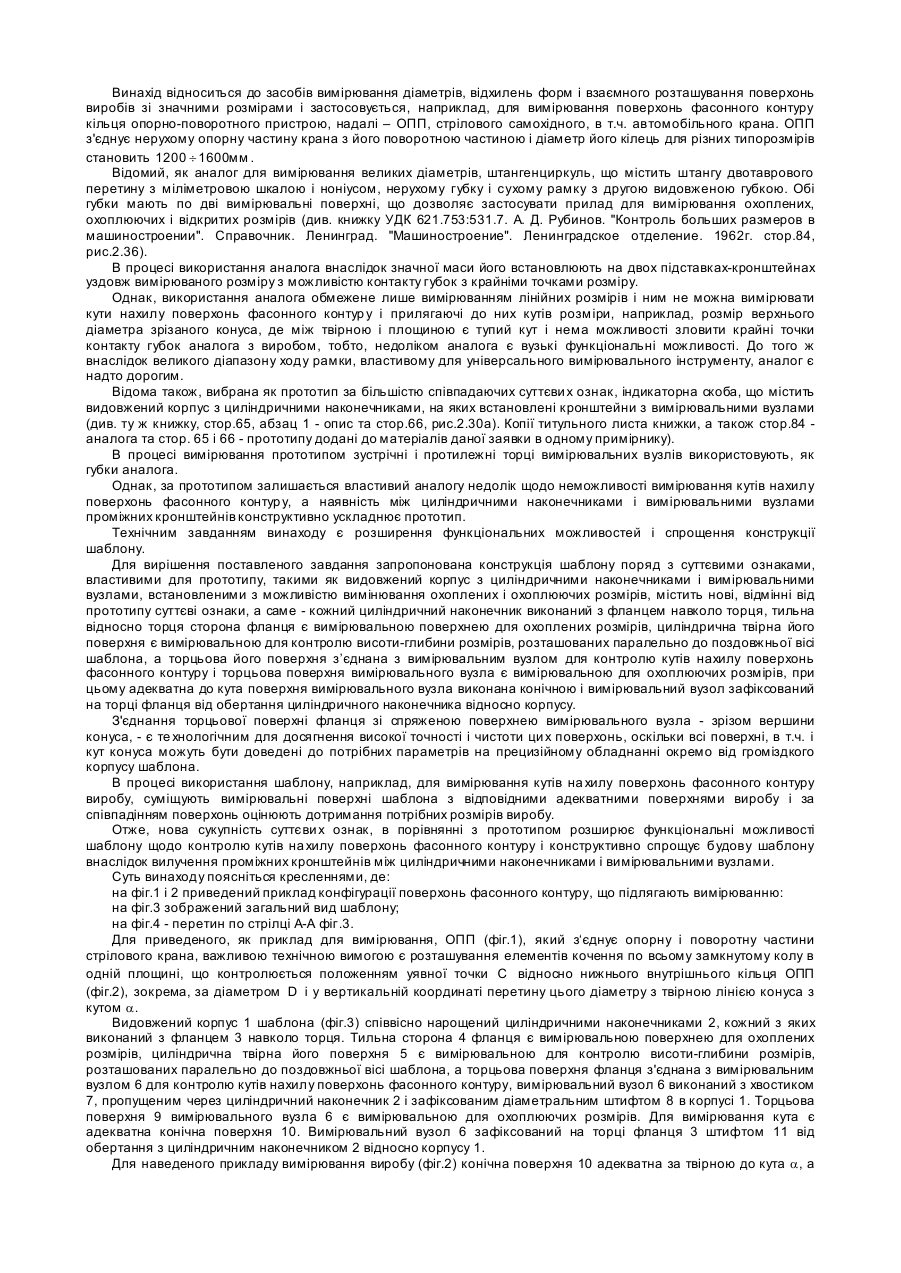

Номер патенту: 2740

Опубліковано: 16.08.2004

Автори: Гук Зіновій Васильович, Філяк Андрій Йосипович

МПК: G01D 11/00, G01B 3/14

Мітки: шаблон

Формула / Реферат:

Шаблон, що містить видовжений корпус з циліндричними наконечниками і вимірювальними вузлами, встановленими з можливістю вимірювання охоплених і охоплюючих розмірів, який відрізняється тим, що кожний циліндричний наконечник виконаний з фланцем навколо торця, тильна відносно торця сторона фланця є вимірювальною поверхнею для охоплених розмірів, циліндрична твірна його поверхня є вимірювальною для контролю розмірів, розташованих паралельно до...

Номер патенту: 993

Опубліковано: 16.07.2001

Автор: Жуков Михайло Олексійович

МПК: G01D 11/24, G01D 11/00

Мітки: скло, захисне, індикаторне

Формула / Реферат:

(21) 2001010681                                                                  Дата прийняття(54) (57)                                                                                   рішення                                                                                               30 березня 2001 р.1. Захисне індикаторне скло, виготовлене з прозорого матеріалу у формі кола й утворене лицьовою стороною і плоскою...

Номер патенту: 36792

Опубліковано: 16.04.2001

Автори: Гусятін Володимир Михайлович, Чаговець Ярослав Васильович, Остроушко Андрій Павлович, Янковський Олександр Аркадійович

МПК: G01D 11/00, G06F 7/548

Мітки: перетворень, пристрій, геометричних, обчислення, швидких

Текст:

...і десятого входу блока відображення крапкових об’єктів. Таким чином, введення блока відображення крапкових об'єктів, перший вхід якого є ви ходом блока пам'яті, другий і третій входи є виходами відповідно першого і другого адресних формувачів, че твертий і п'ятий входи є ви ходами відповідно першого і третього блоків перетворення координат, забезпечує постійне високоякісне відображення будь-якого числа крапкових об'єктів сцени на екрані. На...

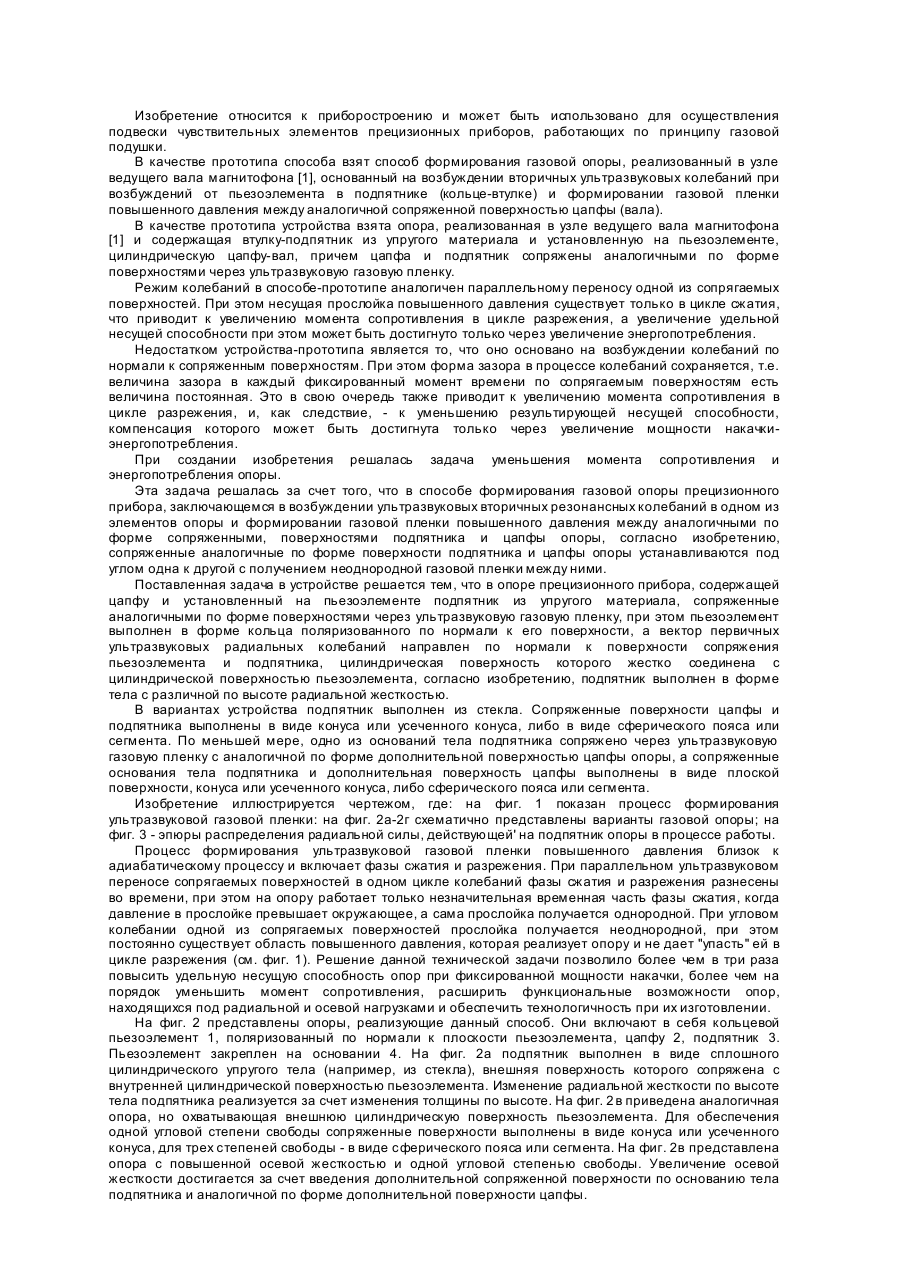

Номер патенту: 4169

Опубліковано: 27.12.1994

Автори: Ярошенко Вячеслав Андрійович, Петренко Сергій Федорович

МПК: G01D 11/00, G01B 17/00

Мітки: газової, пристрою, формування, реалізує, опора, спосіб, опори, прецизійного, яка

Формула / Реферат:

1. Способ формирования газовой опоры прецизионного прибора, заключающийся в возбуждении ультразвуковых вторичных резонансных колебаний в одном из элементов опоры и формировании газовой пленки повышенного давления между аналогичными по форме сопряженными поверхностями подпятника и цапфы опоры, отличающийся тем, что сопряженные аналогичные по форме поверхности подпятника и цапфы опоры устанавливают под углом одна к другой с получением...

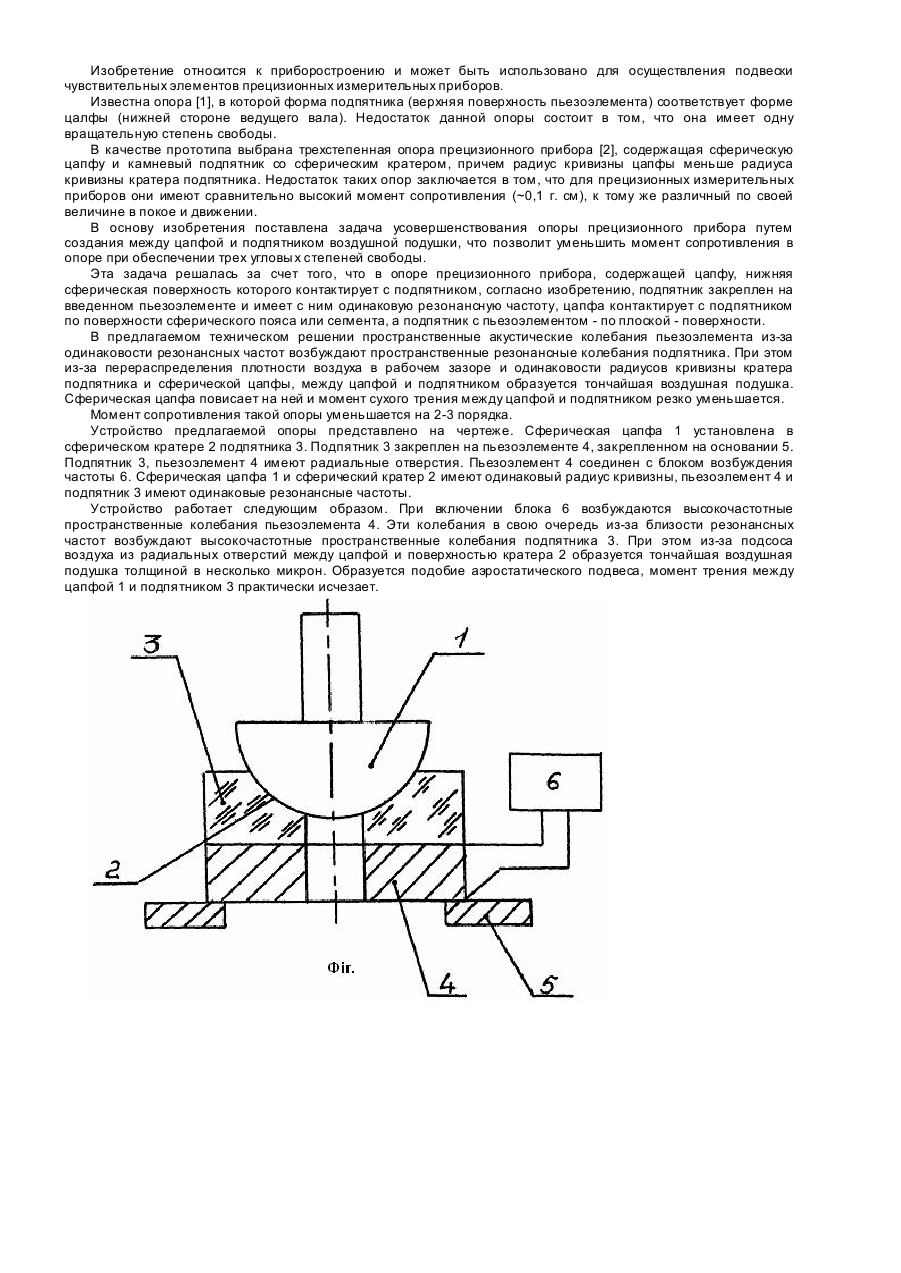

Номер патенту: 3082

Опубліковано: 26.12.1994

Автори: Сидоренко Юрій Захарович, Ярошенко Вячеслав Андрійович, Солов'йов Сергій Володимирович, Голов'яшин Юрій Володимирович, Петренко Сергій Федорович

МПК: F16M 11/00, G01D 11/00

Мітки: опора, приладу, прецизійного

Формула / Реферат:

Опора прецизионного прибора, содержащая цапфу, нижняя сферическая поверхность которой контактирует с подпятником, отличающаяся тем, что подпятник закреплен на введенном пьезоэлементе и имеет одинаковую с ним резонансную частоту, цапфа контактирует с подпятником по поверхности сферического пояса или сегмента, а подпятник с пьезоэлементом - по плоской поверхности.
