Пристрій для оцінки ступеня деградації матеріалу корпусу обертового агрегату
Номер патенту: 59768
Опубліковано: 25.05.2011
Автори: Кузьо Ігор Володимирович, Дзюбик Людмила Володимирівна
Формула / Реферат
Пристрій для оцінки ступеня деградації матеріалу корпусу обертового агрегату, що містить послідовно з'єднані гальванометр та перший термозонд, коло нагріву якого складається із джерела нагрівання та вимикача, який відрізняється тим, що додатково містить другий термозонд, під'єднаний до другої клеми гальванометра, обидва термозонди захищені циліндричними ізольованими кожухами та виступають на їх зовнішній поверхні та встановлені на спільній осі обертання, причому в кожному циліндричному ізольованому кожусі осесиметрично розташовано декілька однотипних термозондів.
Текст

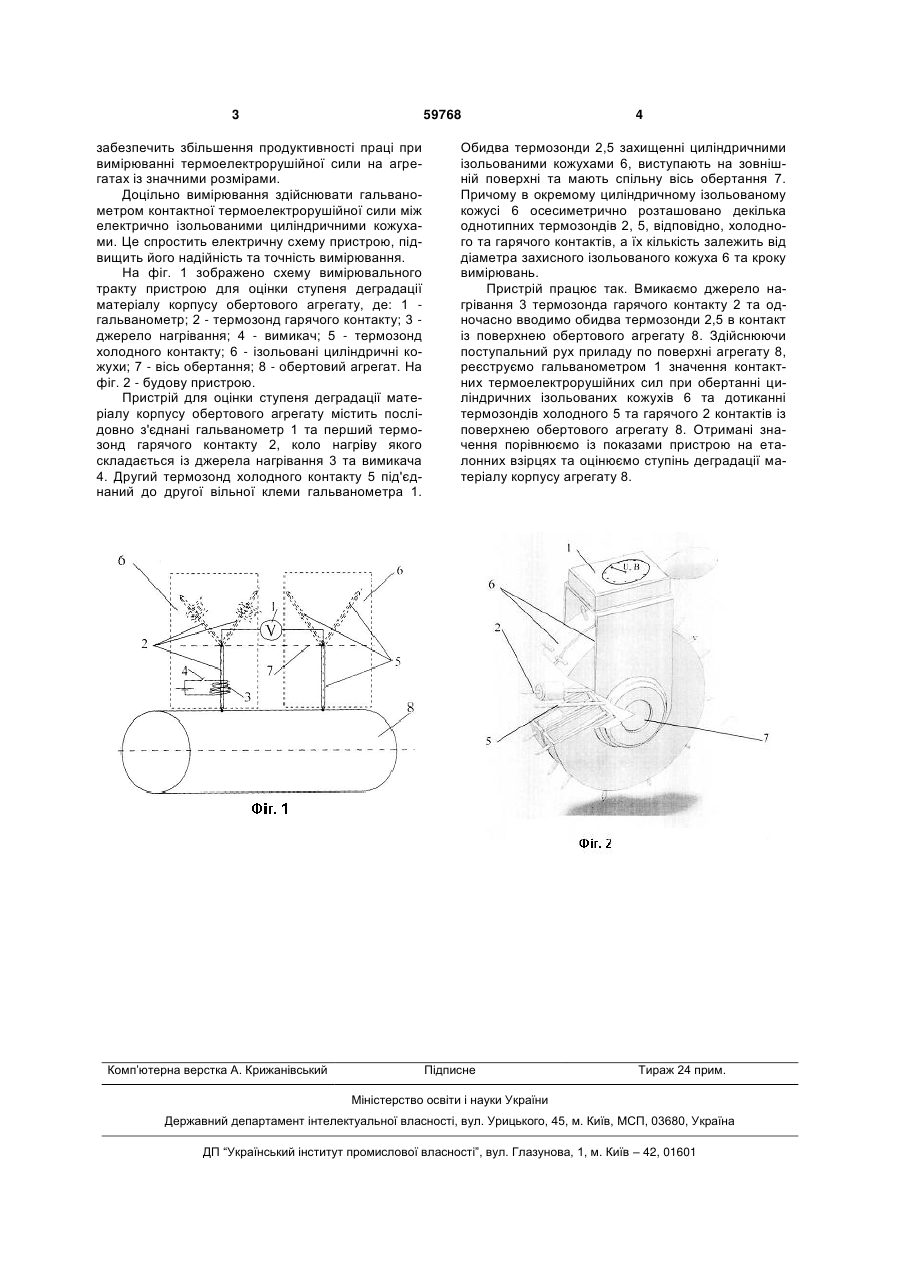

Пристрій для оцінки ступеня деградації матеріалу корпусу обертового агрегату, що містить послідовно з'єднані гальванометр та перший термо 3 59768 забезпечить збільшення продуктивності праці при вимірюванні термоелектрорушійної сили на агрегатах із значними розмірами. Доцільно вимірювання здійснювати гальванометром контактної термоелектрорушійної сили між електрично ізольованими циліндричними кожухами. Це спростить електричну схему пристрою, підвищить його надійність та точність вимірювання. На фіг. 1 зображено схему вимірювального тракту пристрою для оцінки ступеня деградації матеріалу корпусу обертового агрегату, де: 1 гальванометр; 2 - термозонд гарячого контакту; 3 джерело нагрівання; 4 - вимикач; 5 - термозонд холодного контакту; 6 - ізольовані циліндричні кожухи; 7 - вісь обертання; 8 - обертовий агрегат. На фіг. 2 - будову пристрою. Пристрій для оцінки ступеня деградації матеріалу корпусу обертового агрегату містить послідовно з'єднані гальванометр 1 та перший термозонд гарячого контакту 2, коло нагріву якого складається із джерела нагрівання 3 та вимикача 4. Другий термозонд холодного контакту 5 під'єднаний до другої вільної клеми гальванометра 1. Комп’ютерна верстка А. Крижанівський 4 Обидва термозонди 2,5 захищенні циліндричними ізольованими кожухами 6, виступають на зовнішній поверхні та мають спільну вісь обертання 7. Причому в окремому циліндричному ізольованому кожусі 6 осесиметрично розташовано декілька однотипних термозондів 2, 5, відповідно, холодного та гарячого контактів, а їх кількість залежить від діаметра захисного ізольованого кожуха 6 та кроку вимірювань. Пристрій працює так. Вмикаємо джерело нагрівання 3 термозонда гарячого контакту 2 та одночасно вводимо обидва термозонди 2,5 в контакт із поверхнею обертового агрегату 8. Здійснюючи поступальний рух приладу по поверхні агрегату 8, реєструємо гальванометром 1 значення контактних термоелектрорушійних сил при обертанні циліндричних ізольованих кожухів 6 та дотиканні термозондів холодного 5 та гарячого 2 контактів із поверхнею обертового агрегату 8. Отримані значення порівнюємо із показами пристрою на еталонних взірцях та оцінюємо ступінь деградації матеріалу корпусу агрегату 8. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for for evaluation of the degradation factor of rotation aggregate housing material
Автори англійськоюDziubyk Liudmyla Volodymyrivna, Kuzio Ihor Volodymyrovych
Назва патенту російськоюУстройство для оценки степени деградации материала корпуса вращающегося агрегата
Автори російськоюДзюбик Людмила Владимировна, Кузьо Игорь Владимирович
МПК / Мітки
МПК: H01L 35/32, H01L 35/30, H01L 35/28
Мітки: агрегату, пристрій, корпусу, обертового, матеріалу, деградації, оцінки, ступеня
