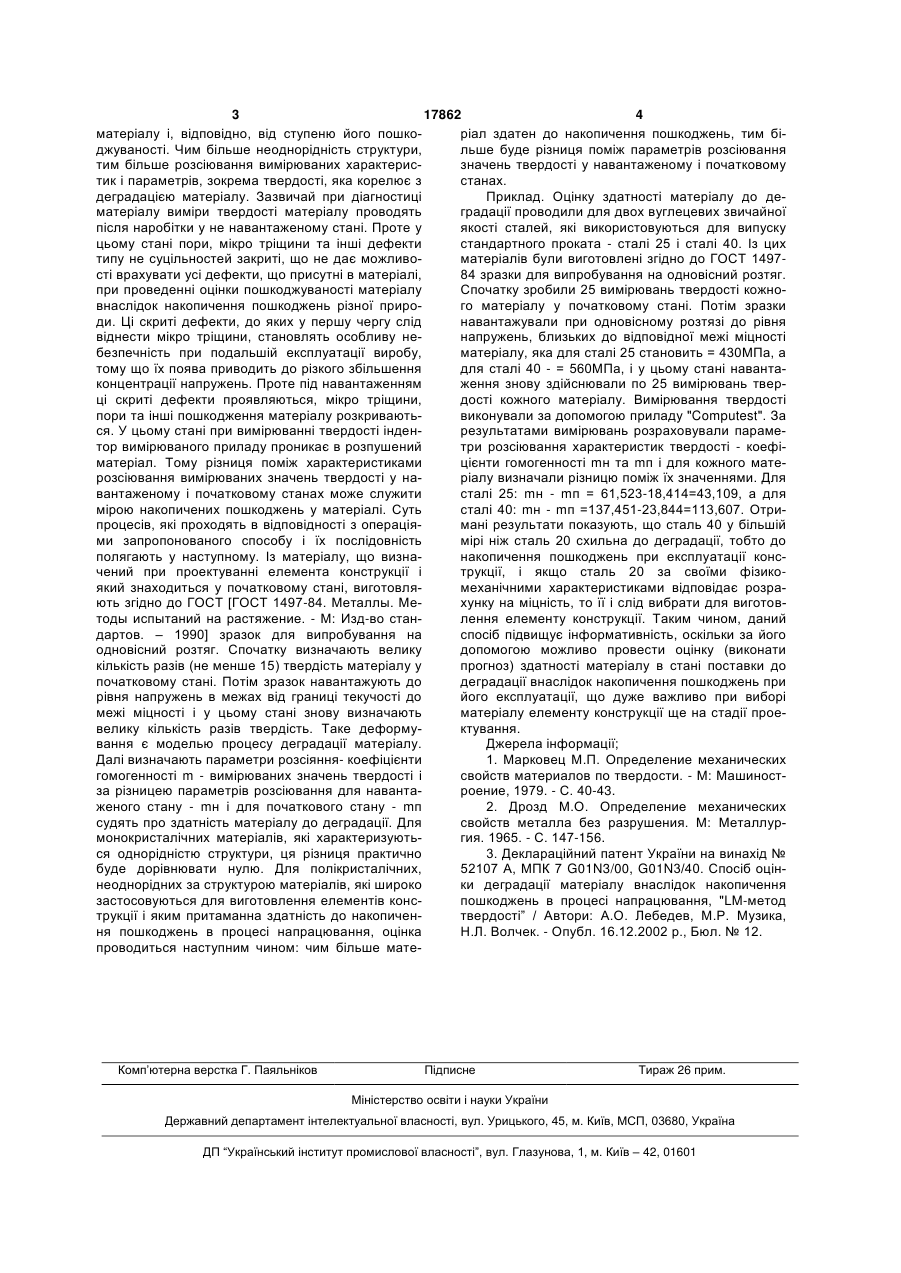

Спосіб оцінки здатності матеріалу конструкції до деградації

Спосіб оцінки здатності матеріалу конструкції до деградації, що містить операції вимірювання 3 17862 4 матеріалу і, відповідно, від ступеню його пошкоріал здатен до накопичення пошкоджень, тим біджуваності. Чим більше неоднорідність структури, льше буде різниця поміж параметрів розсіювання тим більше розсіювання вимірюваних характерисзначень твердості у навантаженому і початковому тик і параметрів, зокрема твердості, яка корелює з станах. деградацією матеріалу. Зазвичай при діагностиці Приклад. Оцінку здатності матеріалу до дематеріалу виміри твердості матеріалу проводять градації проводили для двох вуглецевих звичайної після наробітки у не навантаженому стані. Проте у якості сталей, які використовуються для випуску цьому стані пори, мікро тріщини та інші дефекти стандартного проката - сталі 25 і сталі 40. Із цих типу не суцільностей закриті, що не дає можливоматеріалів були виготовлені згідно до ГОСТ 1497сті врахувати усі дефекти, що присутні в матеріалі, 84 зразки для випробування на одновісний розтяг. при проведенні оцінки пошкоджуваності матеріалу Спочатку зробили 25 вимірювань твердості кожновнаслідок накопичення пошкоджень різної прирого матеріалу у початковому стані. Потім зразки ди. Ці скриті дефекти, до яких у першу чергу слід навантажували при одновісному розтязі до рівня віднести мікро тріщини, становлять особливу ненапружень, близьких до відповідної межі міцності безпечність при подальшій експлуатації виробу, матеріалу, яка для сталі 25 становить = 430МПа, а тому що їх поява приводить до різкого збільшення для сталі 40 - = 560МПа, і у цьому стані навантаконцентрації напружень. Проте під навантаженням ження знову здійснювали по 25 вимірювань тверці скриті дефекти проявляються, мікро тріщини, дості кожного матеріалу. Вимірювання твердості пори та інші пошкодження матеріалу розкриваютьвиконували за допомогою приладу "Computest". За ся. У цьому стані при вимірюванні твердості інденрезультатами вимірювань розраховували параметор вимірюваного приладу проникає в розпушений три розсіювання характеристик твердості - коефіматеріал. Тому різниця поміж характеристиками цієнти гомогенності mн та mп і для кожного матерозсіювання вимірюваних значень твердості у наріалу визначали різницю поміж їх значеннями. Для вантаженому і початковому станах може служити сталі 25: mн - mп = 61,523-18,414=43,109, а для мірою накопичених пошкоджень у матеріалі. Суть сталі 40: mн - mп =137,451-23,844=113,607. Отрипроцесів, які проходять в відповідності з операціямані результати показують, що сталь 40 у більшій ми запропонованого способу і їх послідовність мірі ніж сталь 20 схильна до деградації, тобто до полягають у наступному. Із матеріалу, що визнанакопичення пошкоджень при експлуатації консчений при проектуванні елемента конструкції і трукції, і якщо сталь 20 за своїми фізикоякий знаходиться у початковому стані, виготовлямеханічними характеристиками відповідає розрають згідно до ГОСТ [ГОСТ 1497-84. Металлы. Мехунку на міцність, то її і слід вибрати для виготовтоды испытаний на растяжение. - М: Изд-во станлення елементу конструкції. Таким чином, даний дартов. – 1990] зразок для випробування на спосіб підвищує інформативність, оскільки за його одновісний розтяг. Спочатку визначають велику допомогою можливо провести оцінку (виконати кількість разів (не менше 15) твердість матеріалу у прогноз) здатності матеріалу в стані поставки до початковому стані. Потім зразок навантажують до деградації внаслідок накопичення пошкоджень при рівня напружень в межах від границі текучості до його експлуатації, що дуже важливо при виборі межі міцності і у цьому стані знову визначають матеріалу елементу конструкції ще на стадії проевелику кількість разів твердість. Таке деформуктування. вання є моделью процесу деградації матеріалу. Джерела інформації; Далі визначають параметри розсіяння- коефіцієнти 1. Марковец М.П. Определение механических гомогенності m - вимірюваних значень твердості і свойств материалов по твердости. - М: Машиностза різницею параметрів розсіювання для навантароение, 1979. - С. 40-43. женого стану - mн і для початкового стану - mп 2. Дрозд М.О. Определение механических судять про здатність матеріалу до деградації. Для свойств металла без разрушения. М: Металлурмонокристалічних матеріалів, які характеризуютьгия. 1965. - С. 147-156. ся однорідністю структури, ця різниця практично 3. Деклараційний патент України на винахід № буде дорівнювати нулю. Для полікристалічних, 52107 А, МПК 7 G01N3/00, G01N3/40. Спосіб оціннеоднорідних за структурою матеріалів, які широко ки деградації матеріалу внаслідок накопичення застосовуються для виготовлення елементів конспошкоджень в процесі напрацювання, "LM-метод трукції і яким притаманна здатність до накопичентвердості” / Автори: А.О. Лебедев, М.Р. Музика, ня пошкоджень в процесі напрацювання, оцінка Н.Л. Волчек. - Опубл. 16.12.2002 р., Бюл. № 12. проводиться наступним чином: чим більше мате Комп’ютерна верстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
