П’єзоелектричний трансформатор
Номер патенту: 59817
Опубліковано: 25.05.2011
Автори: Моргун Ігор Олегович, Базіло Костянтин Вікторович, Савін Віктор Гурійович, Ткаченко Олександр Сергійович, Шарапов Валерій Михайлович
Формула / Реферат
П'єзоелектричний трансформатор, який містить п'єзоелемент з двома системами електродів, джерело електричних коливань та електричне навантаження, який відрізняється тим, що в п'єзотрансформатор введено індуктивний трансформатор та конденсатор, причому первинна обмотка індуктивного трансформатора з'єднана з джерелом електричних коливань та конденсатором і вторинною обмоткою індуктивного трансформатора, яка з'єднана з першим електродом першої системи електродів п'єзоелемента, а перший електрод другої системи електродів з'єднаний з електричним навантаженням, інші електроди джерела електричних коливань, конденсатора, п'єзоелемента та електричного навантаження з'єднані з загальним проводом схеми.
Текст

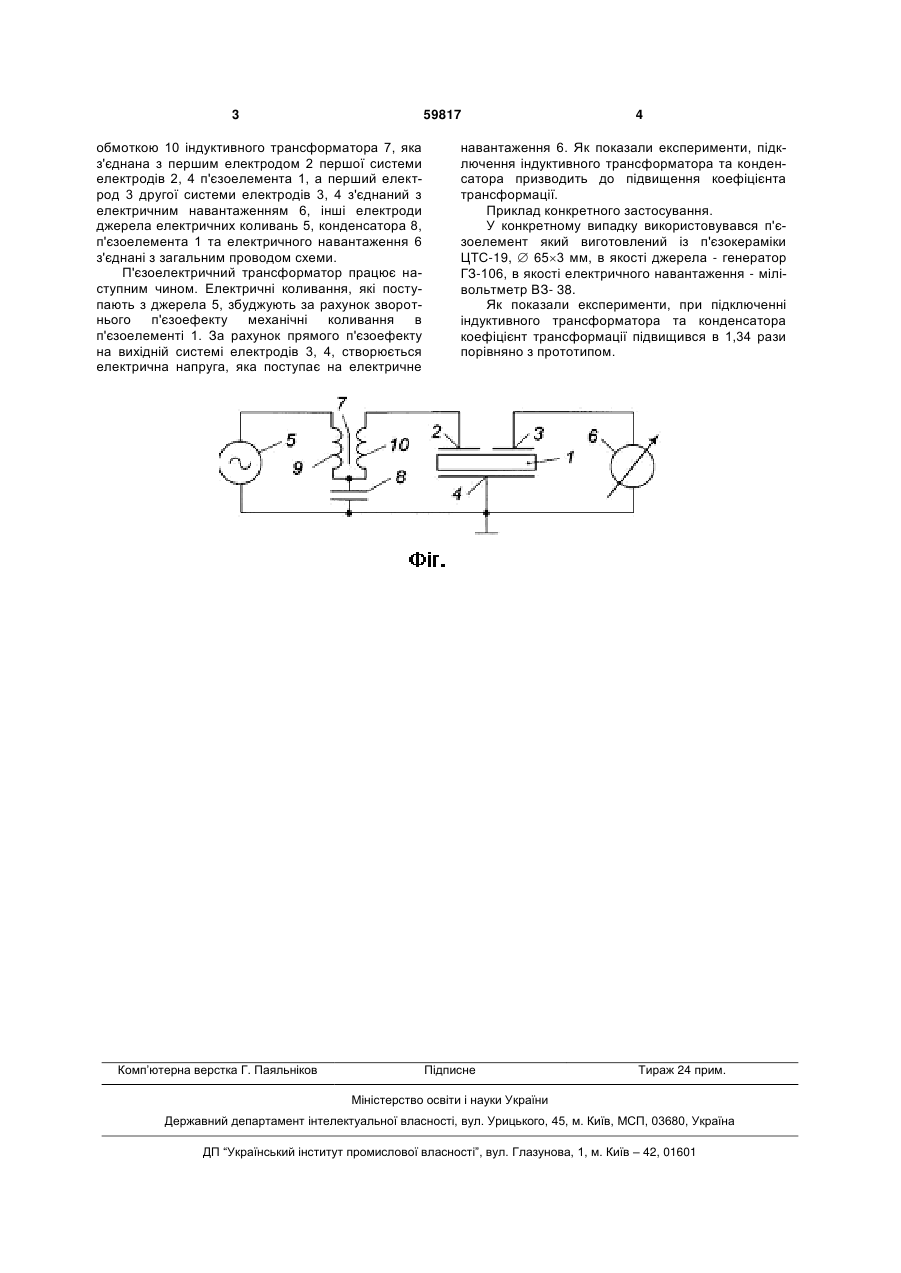

П'єзоелектричний трансформатор, який містить п'єзоелемент з двома системами електродів, джерело електричних коливань та електричне навантаження, який відрізняється тим, що в п'є 3 59817 обмоткою 10 індуктивного трансформатора 7, яка з'єднана з першим електродом 2 першої системи електродів 2, 4 п'єзоелемента 1, а перший електрод 3 другої системи електродів 3, 4 з'єднаний з електричним навантаженням 6, інші електроди джерела електричних коливань 5, конденсатора 8, п'єзоелемента 1 та електричного навантаження 6 з'єднані з загальним проводом схеми. П'єзоелектричний трансформатор працює наступним чином. Електричні коливання, які поступають з джерела 5, збуджують за рахунок зворотнього п'єзоефекту механічні коливання в п'єзоелементі 1. За рахунок прямого п'єзоефекту на вихідній системі електродів 3, 4, створюється електрична напруга, яка поступає на електричне Комп’ютерна верстка Г. Паяльніков 4 навантаження 6. Як показали експерименти, підключення індуктивного трансформатора та конденсатора призводить до підвищення коефіцієнта трансформації. Приклад конкретного застосування. У конкретному випадку використовувався п'єзоелемент який виготовлений із п'єзокераміки ЦТС-19, 653 мм, в якості джерела - генератор ГЗ-106, в якості електричного навантаження - мілівольтметр ВЗ- 38. Як показали експерименти, при підключенні індуктивного трансформатора та конденсатора коефіцієнт трансформації підвищився в 1,34 рази порівняно з прототипом. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric tpransformer
Автори англійськоюSharapov Valerii Mykhailovych, Savin Viktor Huriiovych, Bazilo Kostiantyn Viktorovych, Morhun Ihor Olehovych, Tkachenko Oleksandr Serhiiovych
Назва патенту російськоюПьезоэлектрический трансформатор
Автори російськоюШарапов Валерий Михайлович, Савин Виктор Гурьевич, Базило Константин Викторович, Моргун Игорь Олегович, Ткаченко Александр Сергеевич
МПК / Мітки
МПК: H01F 30/00
Мітки: трансформатор, п'єзоелектричний
