П’єзоелектричний трансформатор
Номер патенту: 59476
Опубліковано: 10.05.2011
Автори: Ткаченко Олександр Сергійович, Базіло Костянтин Вікторович, Моргун Ігор Олегович, Шарапов Валерій Михайлович, Савін Віктор Гурійович
Формула / Реферат
П'єзоелектричний трансформатор, який містить п'єзоелемент з двома системами електродів, джерело електричних коливань та електричне навантаження, який відрізняється тим, що в п'єзотрансформатор введено індуктивний трансформатор та конденсатор, причому первинна обмотка індуктивного трансформатора з'єднана з конденсатором, а конденсатор з джерелом електричних коливань, вторинна обмотка індуктивного трансформатора з'єднана з першим електродом першої системи електродів п'єзоелемента, а перший електрод другої системи електродів з'єднаний з електричним навантаженням, інші електроди джерела електричних коливань, п'єзоелемента, індуктивного трансформатора та електричного навантаження з'єднані з загальним проводом схеми.
Текст

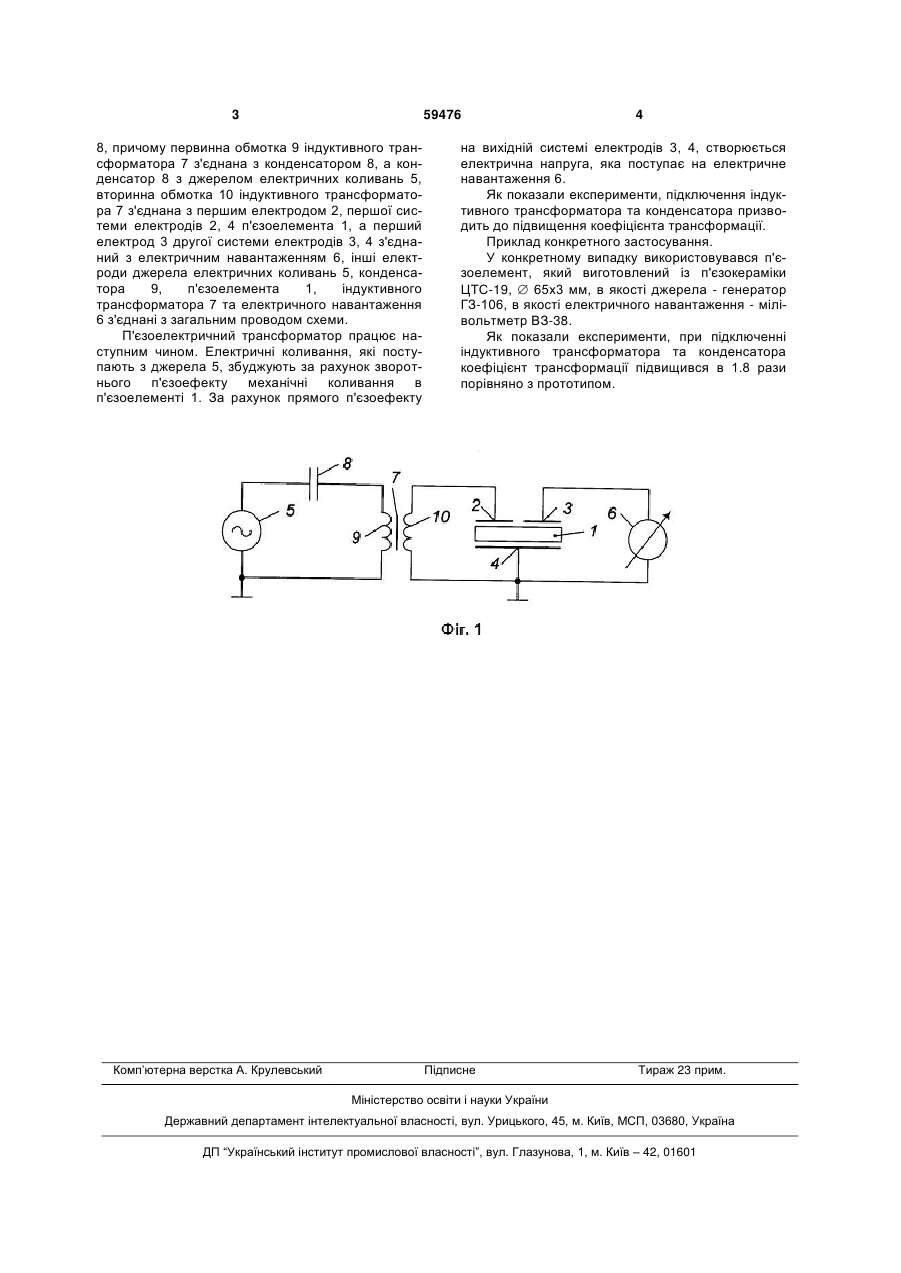

П'єзоелектричний трансформатор, який містить п'єзоелемент з двома системами електродів, джерело електричних коливань та електричне навантаження, який відрізняється тим, що в п'є 3 59476 8, причому первинна обмотка 9 індуктивного трансформатора 7 з'єднана з конденсатором 8, а конденсатор 8 з джерелом електричних коливань 5, вторинна обмотка 10 індуктивного трансформатора 7 з'єднана з першим електродом 2, першої системи електродів 2, 4 п'єзоелемента 1, а перший електрод 3 другої системи електродів 3, 4 з'єднаний з електричним навантаженням 6, інші електроди джерела електричних коливань 5, конденсатора 9, п'єзоелемента 1, індуктивного трансформатора 7 та електричного навантаження 6 з'єднані з загальним проводом схеми. П'єзоелектричний трансформатор працює наступним чином. Електричні коливання, які поступають з джерела 5, збуджують за рахунок зворотнього п'єзоефекту механічні коливання в п'єзоелементі 1. За рахунок прямого п'єзоефекту Комп’ютерна верстка А. Крулевський 4 на вихідній системі електродів 3, 4, створюється електрична напруга, яка поступає на електричне навантаження 6. Як показали експерименти, підключення індуктивного трансформатора та конденсатора призводить до підвищення коефіцієнта трансформації. Приклад конкретного застосування. У конкретному випадку використовувався п'єзоелемент, який виготовлений із п'єзокераміки ЦТС-19, 65x3 мм, в якості джерела - генератор ГЗ-106, в якості електричного навантаження - мілівольтметр ВЗ-38. Як показали експерименти, при підключенні індуктивного трансформатора та конденсатора коефіцієнт трансформації підвищився в 1.8 рази порівняно з прототипом. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric transformer
Автори англійськоюSharapov Valerii Mykhailovych, Savin Viktor Huriiovych, Bazilo Kostiantyn Viktorovych, Morhun Ihor Olehovych, Tkachenko Oleksandr Serhiiovych
Назва патенту російськоюПьезоэлектрический трансформатор
Автори російськоюШарапов Валерий Михайлович, Савин Виктор Гурьевич, Базило Константин Викторович, Моргун Игорь Олегович, Ткаченко Александр Сергеевич
МПК / Мітки
МПК: H01F 30/00
Мітки: трансформатор, п'єзоелектричний
Код посилання
<a href="https://ua.patents.su/2-59476-pehzoelektrichnijj-transformator.html" target="_blank" rel="follow" title="База патентів України">П’єзоелектричний трансформатор</a>
П’єзоелектричний трансформатор
Номер патенту: 56934
Опубліковано: 25.01.2011
Автори: Шарапов Валерій Михайлович, Сотула Жанна Василівна
МПК: H01F 30/00
Мітки: трансформатор, п'єзоелектричний
Формула / Реферат:
П'єзоелектричний трансформатор, який містить п'єзоелемент з двома системами електродів, до однієї з яких під'єднано джерело електричних коливань, а до другої - електричне навантаження, який відрізняється тим, що в п'єзотрансформатор введено додаткову систему електродів, а також дві котушки індуктивності, причому перша котушка індуктивності включена між другими електродами перших двох систем електродів і загальним проводом схеми, а друга - між...
П’єзоелектричний трансформатор
Номер патенту: 56940
Опубліковано: 25.01.2011
Автори: Куницька Лариса Георгіївна, Чорноший Ігор Васильович, Сотула Жанна Василівна, Шарапов Валерій Михайлович, Базіло Костянтин Вікторович
МПК: H01F 30/00
Мітки: п'єзоелектричний, трансформатор
Формула / Реферат:
П'єзоелектричний трансформатор, який містить п'єзоелемент з двома системами електродів, до однієї з яких під'єднано джерело електричних коливань, а до другої - електричне навантаження, який відрізняється тим, що в п'єзотрансформатор введено котушку індуктивності, котра з'єднана з джерелом електричних коливань та першим електродом першої системи електродів, причому котушка індуктивності разом з міжелектродною ємністю п'єзоелемента створює...
П’єзоелектричний трансформатор
Номер патенту: 56936
Опубліковано: 25.01.2011
Автори: Шарапов Валерій Михайлович, Сотула Жанна Василівна, Базіло Костянтин Вікторович
МПК: H01F 30/00
Мітки: трансформатор, п'єзоелектричний
Формула / Реферат:
П'єзоелектричний трансформатор, який містить п'єзоелемент з двома системами електродів, до однієї з яких під'єднано джерело електричних коливань, а до другої - електричне навантаження, який відрізняється тим, що в п'єзотрансформатор введено котушку індуктивності, котра підключена між другим електродом першої системи електродів і загальним проводом схеми, перший електрод першої системи електродів підключений до джерела електричних коливань,...
П’єзоелектричний трансформатор
Номер патенту: 56943
Опубліковано: 25.01.2011
Автори: Шарапов Валерій Михайлович, Сотула Жанна Василівна
МПК: H01F 30/00
Мітки: трансформатор, п'єзоелектричний
Формула / Реферат:
П'єзоелектричний трансформатор, який містить п'єзоелемент з двома системами електродів, до однієї з яких під'єднано джерело електричних коливань, а до другої - електричне навантаження, який відрізняється тим, що в п'єзотрансформатор введено котушку індуктивності, котра з'єднана з внутрішніми електродами двох систем електродів п'єзоелектричного трансформатора та загальним проводом схеми, причому котушка індуктивності разом з міжелектродною...
П’єзоелектричний трансформатор
Номер патенту: 56938
Опубліковано: 25.01.2011
Автори: Шарапов Валерій Михайлович, Сотула Жанна Василівна
МПК: H01F 30/00
Мітки: п'єзоелектричний, трансформатор
Формула / Реферат:
П'єзоелектричний трансформатор, який містить п'єзоелемент з двома системами електродів, до однієї з яких під'єднано джерело електричних коливань, а до другої - електричне навантаження, який відрізняється тим, що в нього введено дві котушки індуктивності, перша з яких включена між джерелом електричних коливань та першим електродом першої системи електродів, а друга котушка індуктивності підключена між першими електродами першої та другої...
