Геліоелектричний пристрій для нагрівання рідини

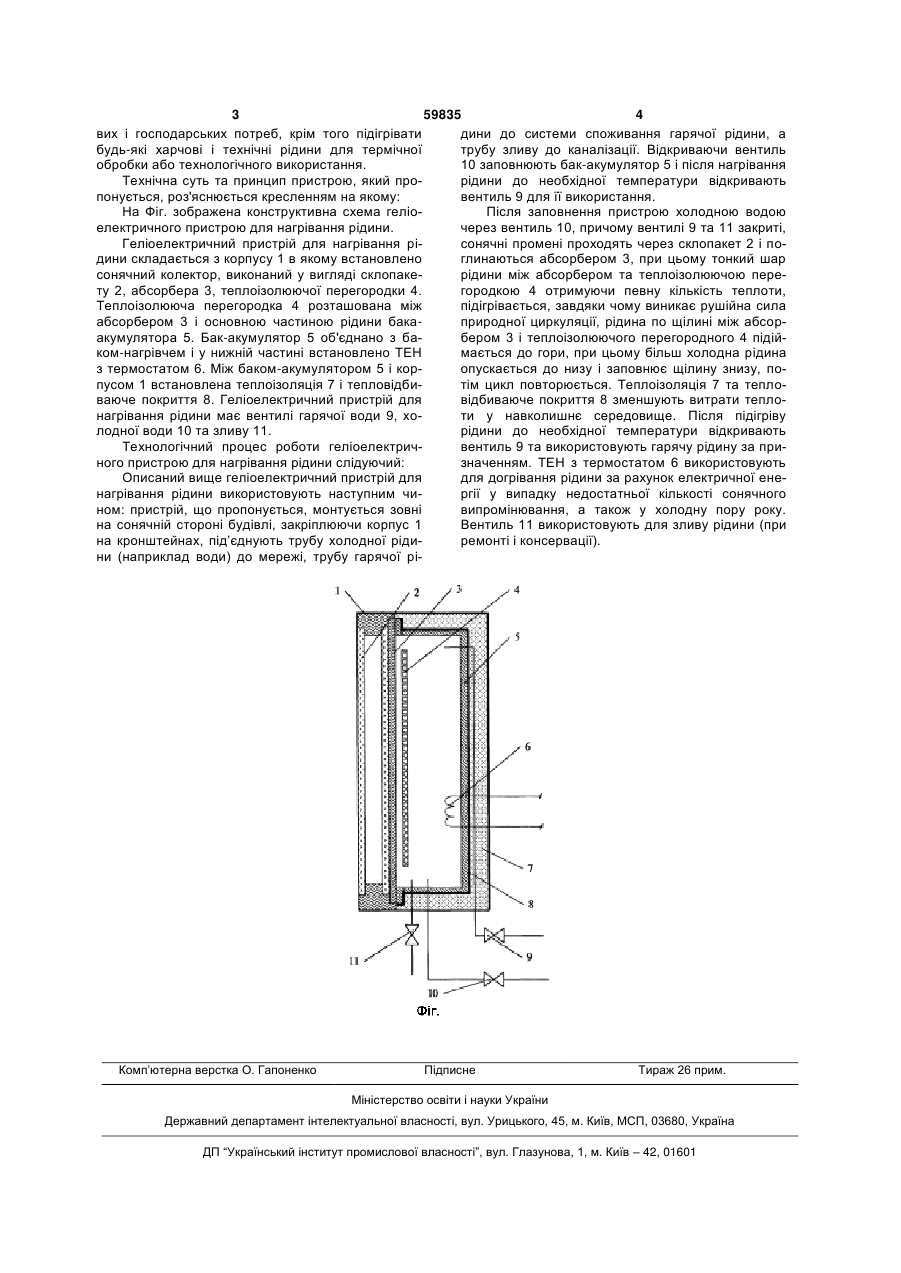

Геліоелектричний пристрій для нагрівання рідини, що має сонячний колектор, абсорбер, термоізолюючу перегородку, бак-нагрівач з ТЕНом, які встановлено в одному корпусі виконаному у вигляді склопакета, вентилі гарячої і холодної води та зливу, який відрізняється тим, що абсорбер виконано як кришку бака-акумулятора та баканагрівача сонячного колектора, бак-акумулятор та бак-нагрівач виконано у вигляді однієї загальної ємності, причому теплоізолююча перегородка встановлена з зазором відносно абсорбера сонячного колектора, в якому відокремлюється тонкий шар - плівка рідини від основної частини рідини у баці-акумуляторі. (19) (21) 20021210454 (22) 23.12.2002 (24) 15.09.2006 (46) 15.09.2006, Бюл. № 9, 2006 р. (72) Іванов Валентин Петрович, Дідур Володимир Аксентійович, Стручаєв Микола Іванович (73) Таврійська державна агротехнічна академія (56) DE 198496885, F 24 J 2/20, 2001. DE 199458936, F 24 J 2/20, 2001. DE 10034683, F 24 J 2/44, 03.01.2002. Корчемний М., Федорейко В., Щербань В. Енергозбереження в агропромисловому комплексі. - Тернопіль.: Підручники і посібники. 2001. 3 59835 4 вих і господарських потреб, крім того підігрівати дини до системи споживання гарячої рідини, а будь-які харчові і технічні рідини для термічної трубу зливу до каналізації. Відкриваючи вентиль обробки або технологічного використання. 10 заповнюють бак-акумулятор 5 і після нагрівання Технічна суть та принцип пристрою, який прорідини до необхідної температури відкривають понується, роз'яснюється кресленням на якому: вентиль 9 для її використання. На Фіг. зображена конструктивна схема геліоПісля заповнення пристрою холодною водою електричного пристрою для нагрівання рідини. через вентиль 10, причому вентилі 9 та 11 закриті, Геліоелектричний пристрій для нагрівання рісонячні промені проходять через склопакет 2 і подини складається з корпусу 1 в якому встановлено глинаються абсорбером 3, при цьому тонкий шар сонячний колектор, виконаний у вигляді склопакерідини між абсорбером та теплоізолюючою перету 2, абсорбера 3, теплоізолюючої перегородки 4. городкою 4 отримуючи певну кількість теплоти, Теплоізолююча перегородка 4 розташована між підігрівається, завдяки чому виникає рушійна сила абсорбером 3 і основною частиною рідини бакаприродної циркуляції, рідина по щілині між абсоракумулятора 5. Бак-акумулятор 5 об'єднано з бабером 3 і теплоізолюючого перегородного 4 підійком-нагрівчем і у нижній частині встановлено ТЕН мається до гори, при цьому більш холодна рідина з термостатом 6. Між баком-акумулятором 5 і коропускається до низу і заповнює щілину знизу, попусом 1 встановлена теплоізоляція 7 і тепловідбитім цикл повторюється. Теплоізоляція 7 та тепловаюче покриття 8. Геліоелектричний пристрій для відбиваюче покриття 8 зменшують витрати теплонагрівання рідини має вентилі гарячої води 9, хоти у навколишнє середовище. Після підігріву лодної води 10 та зливу 11. рідини до необхідної температури відкривають Технологічний процес роботи геліоелектричвентиль 9 та використовують гарячу рідину за приного пристрою для нагрівання рідини слідуючий: значенням. ТЕН з термостатом 6 використовують Описаний вище геліоелектричний пристрій для для догрівання рідини за рахунок електричної ененагрівання рідини використовують наступним чиргії у випадку недостатньої кількості сонячного ном: пристрій, що пропонується, монтується зовні випромінювання, а також у холодну пору року. на сонячній стороні будівлі, закріплюючи корпус 1 Вентиль 11 використовують для зливу рідини (при на кронштейнах, під’єднують трубу холодної рідиремонті і консервації). ни (наприклад води) до мережі, трубу гарячої рі Комп’ютерна верстка О. Гапоненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
