Багатошарова структура, що містить радіочастотний ідентифікуючий пристрій, обкладинка для брошури, утворена цією структурою, брошура з цією обкладинкою і паспорт з обкладинкою

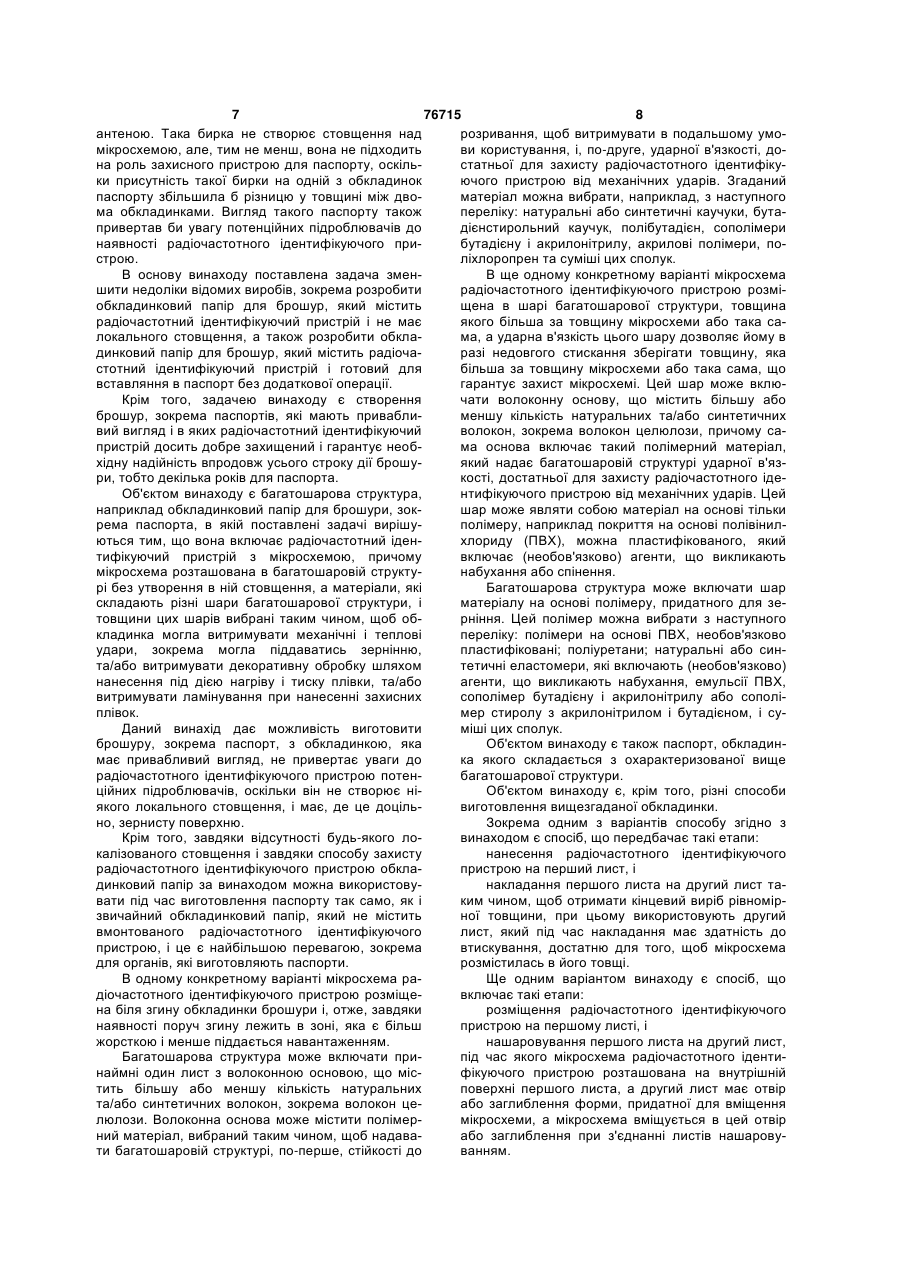

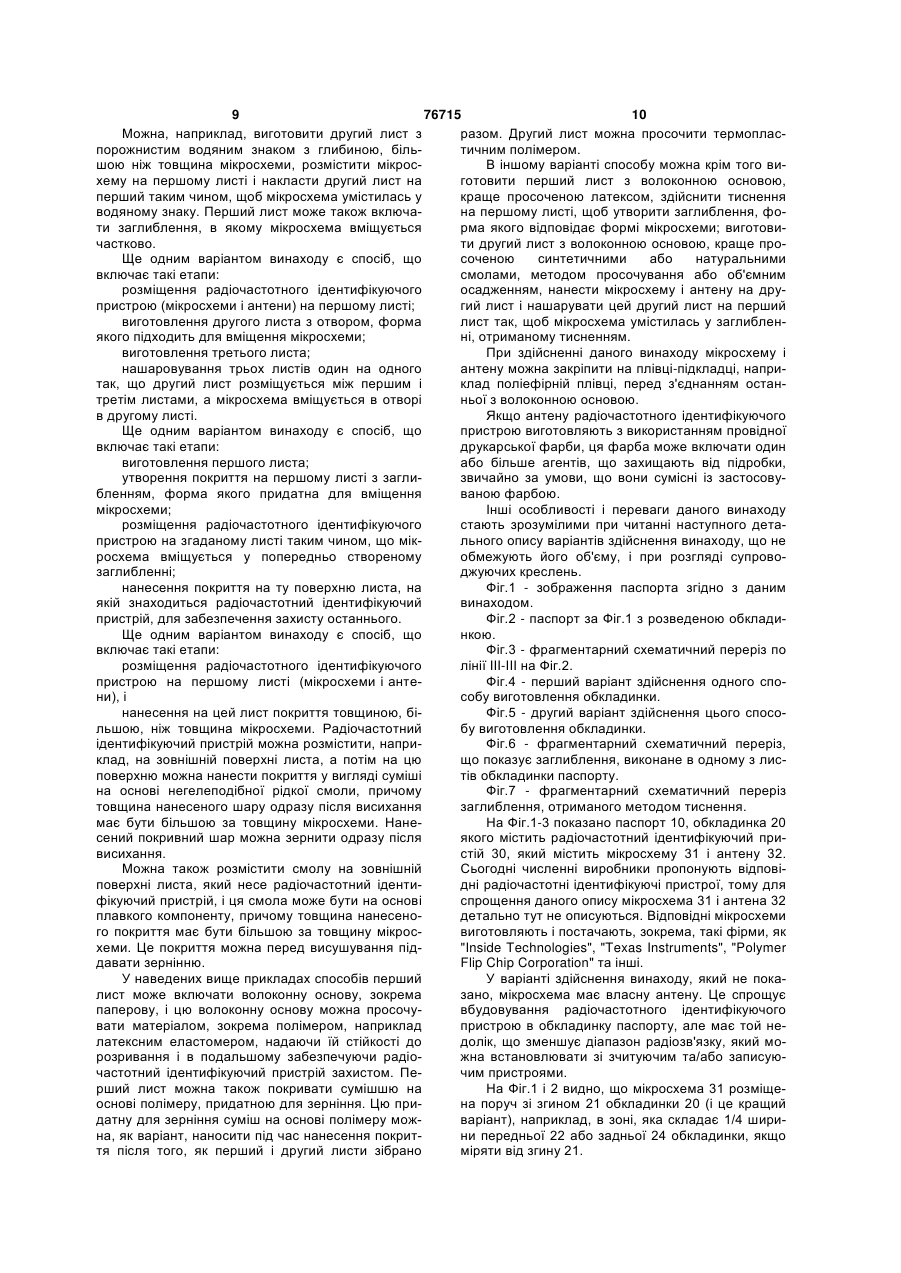

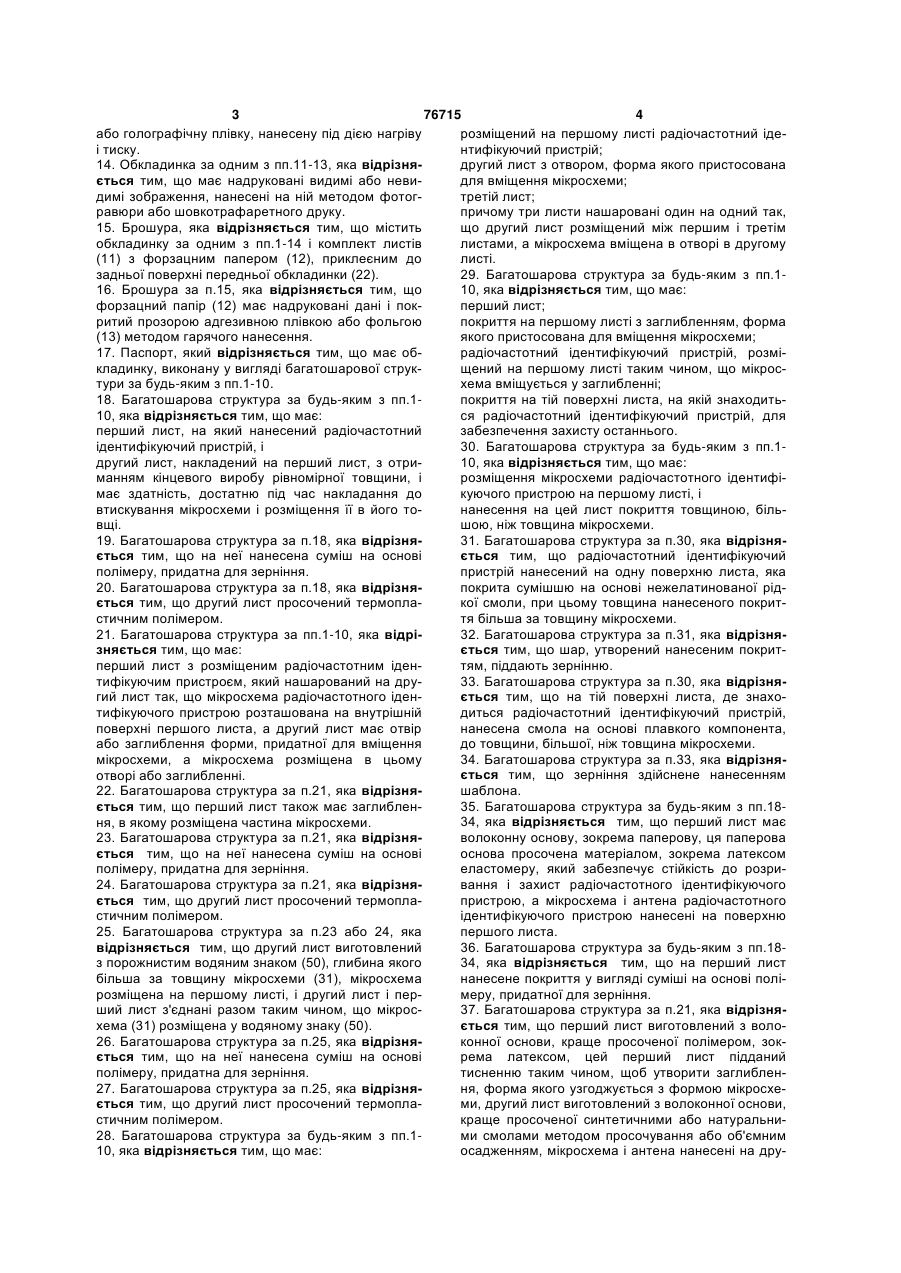

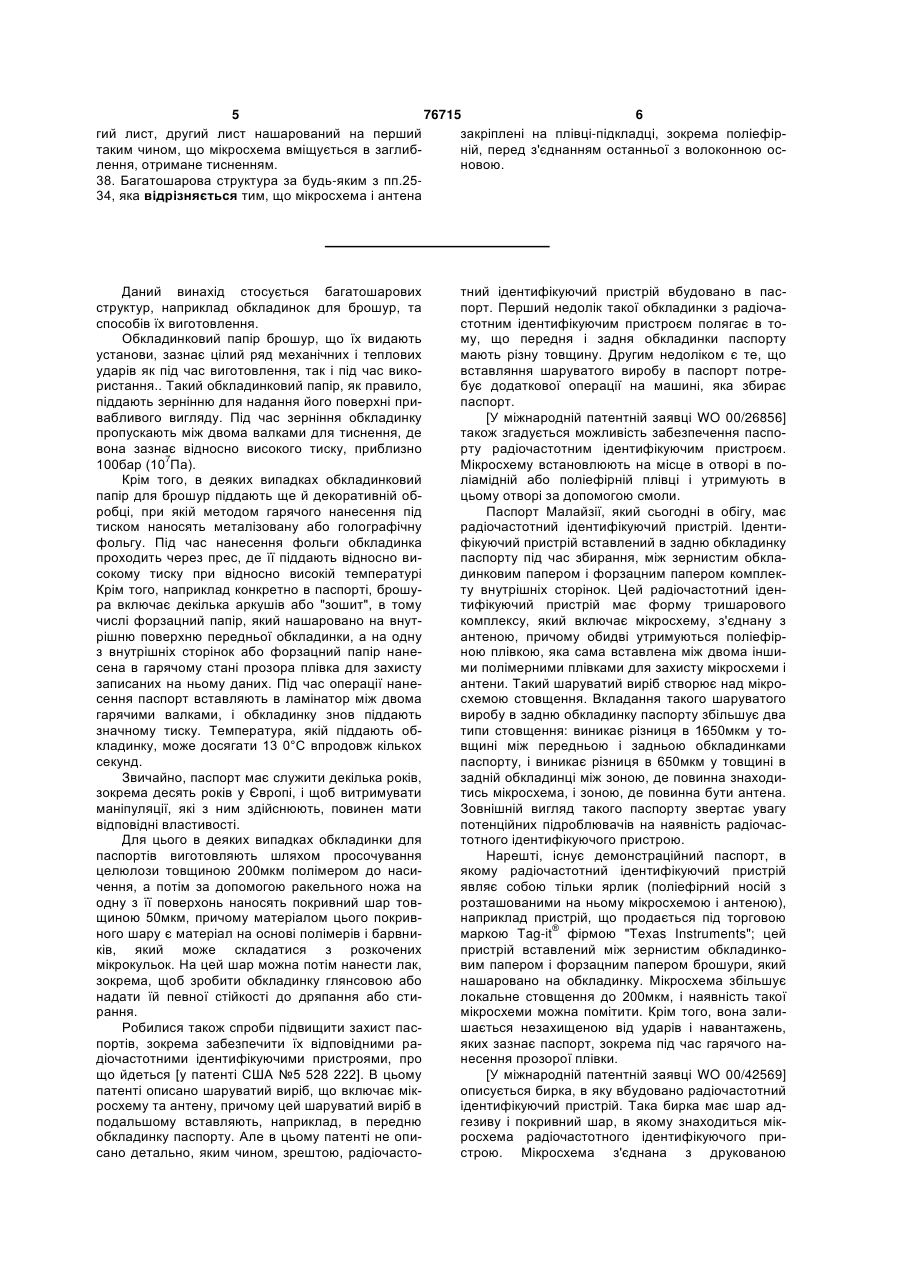

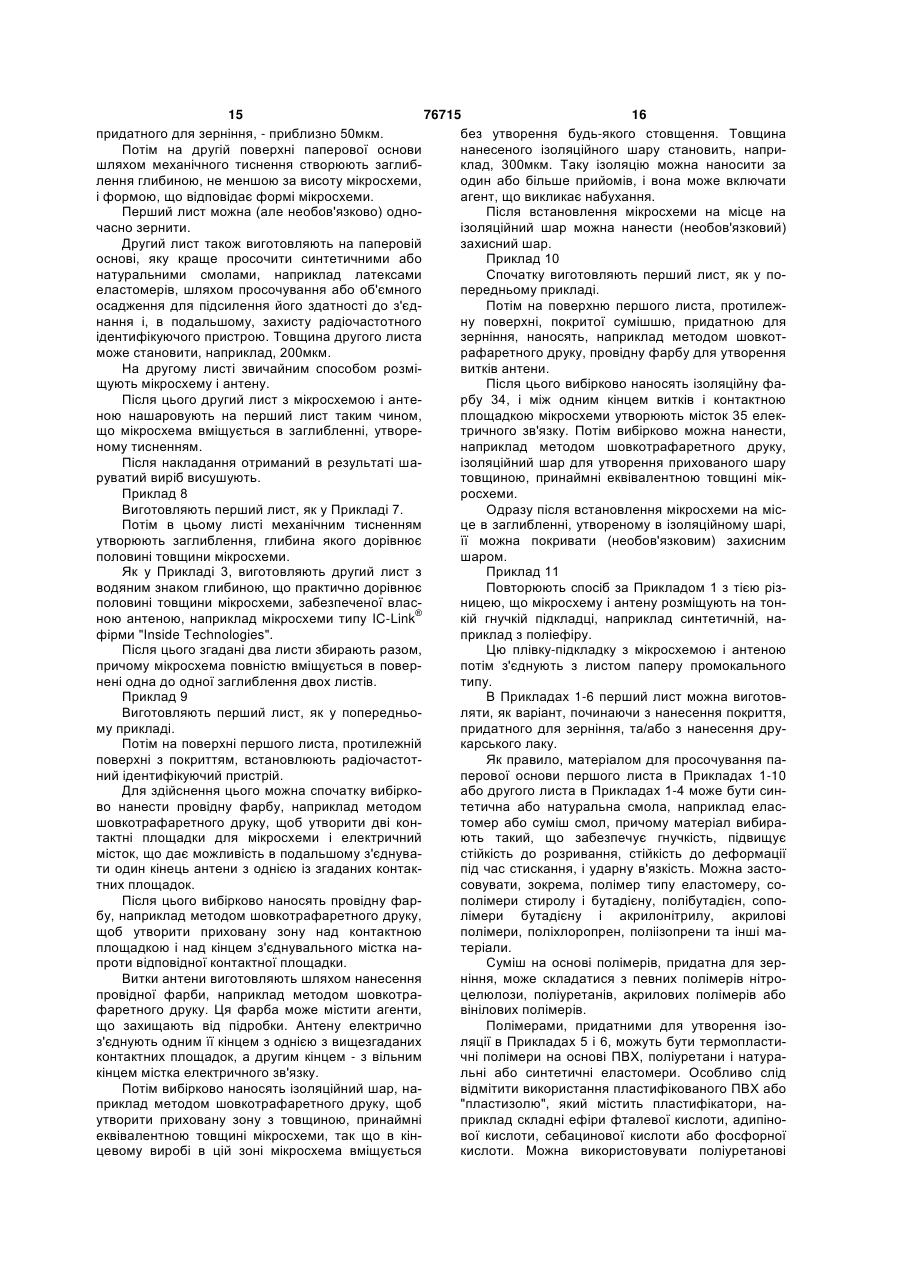

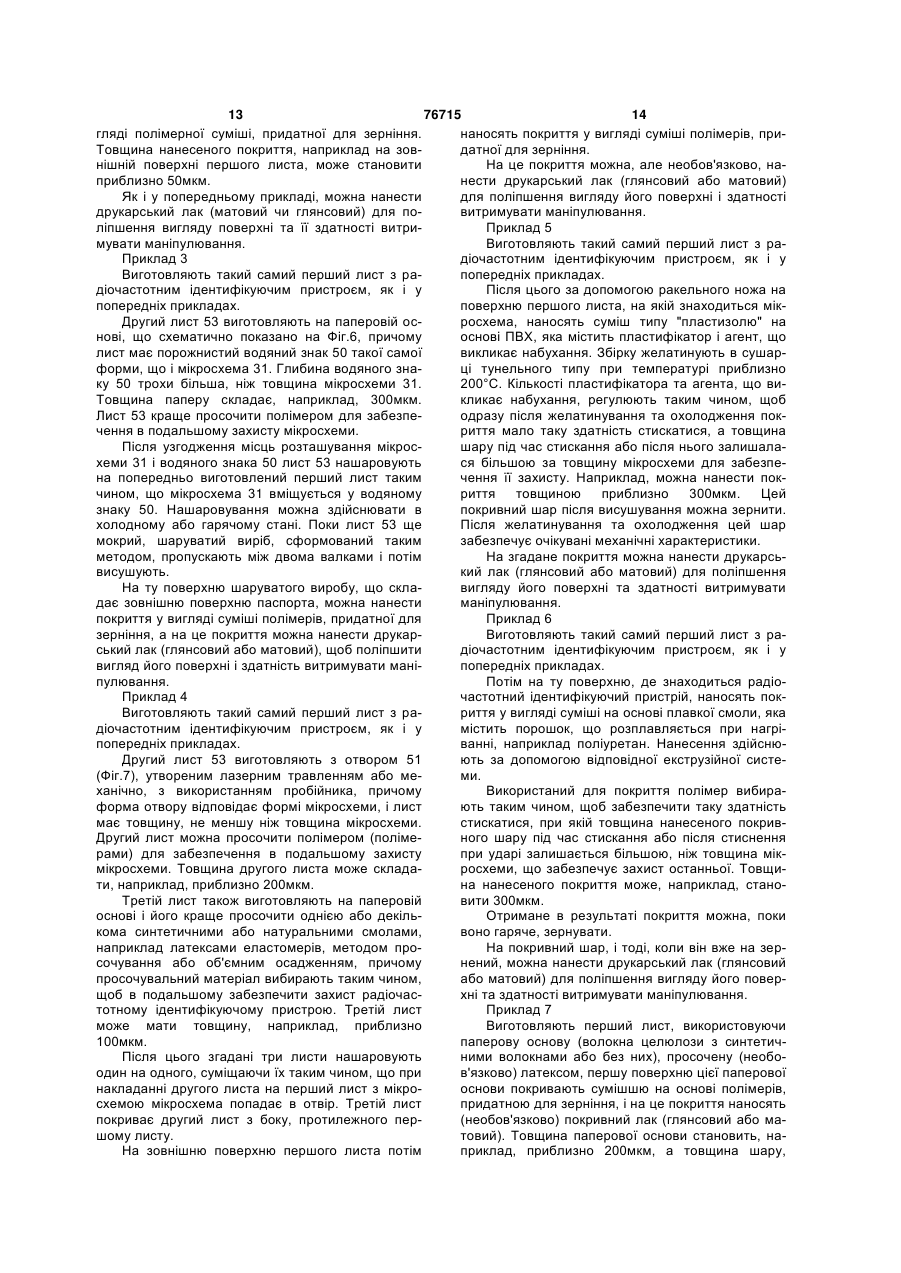

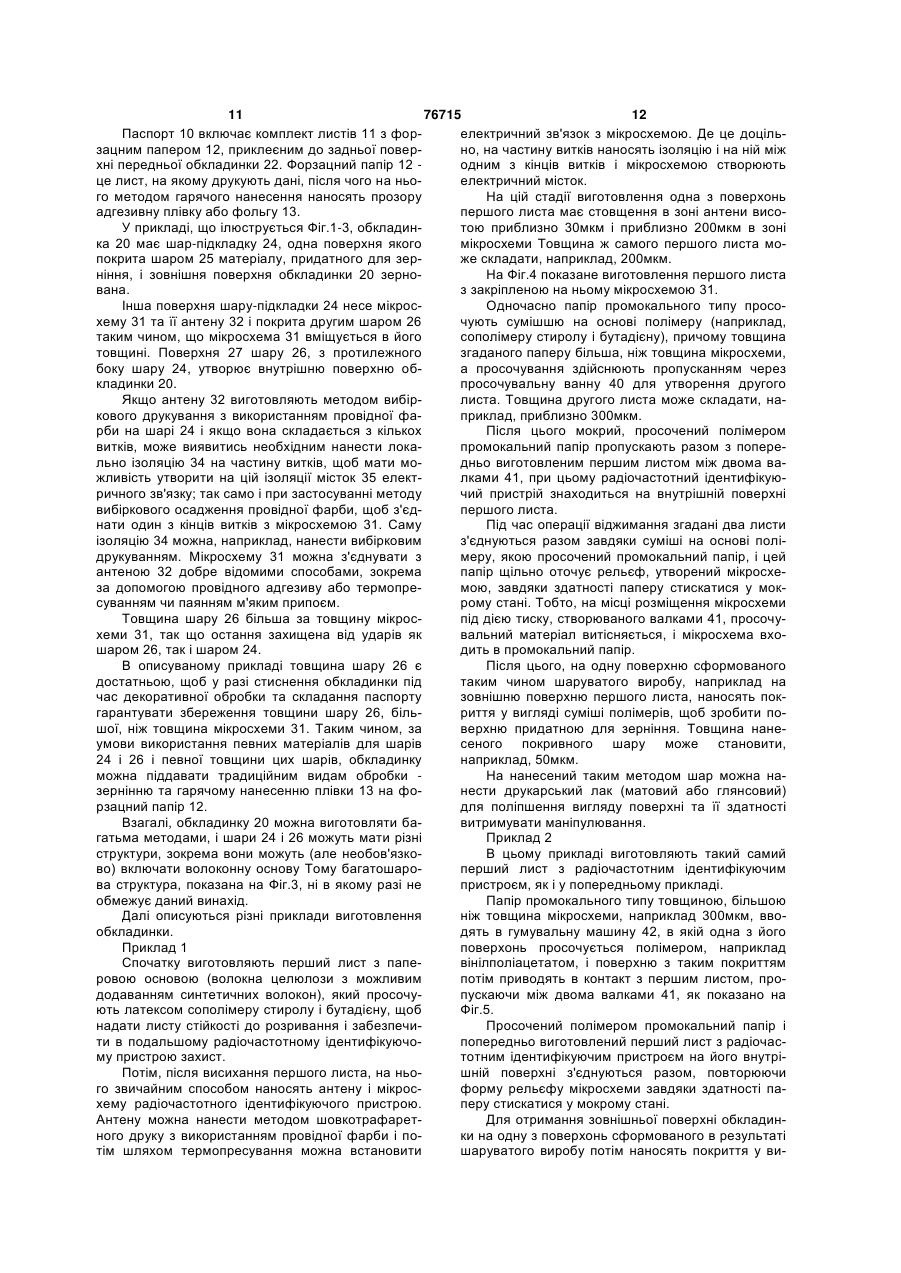

1. Багатошарова структура, яка утворює обкладинку для брошури, зокрема паспорта, виконана з можливістю складання по згину обкладинки і включає радіочастотний ідентифікуючий пристрій (31, 32) з мікросхемою (31), причому мікросхема розташована в багатошаровій структурі без утворення в ній додаткового стовщення, а матеріали, які складають різні шари багатошарової структури, і товщини цих шарів вибрані таким чином, щоб обкладинка (20) могла витримувати механічні і теплові удари, зокрема могла піддаватись зернінню, та/або витримувати декоративну обробку шляхом нанесення під дією нагріву і тиску плівки, та/або витримувати ламінування при нанесенні захисних плівок. 2. Багатошарова структура за п.1, яка відрізняється тим, що мікросхема (31) розташована біля згину (21). 3. Багатошарова структура за п.1 або 2, яка відрізняється тим, що включає принаймні один лист з волоконною основою, зокрема целюлозною, у вигляді промокального паперу або нетканої тканини. 4. Багатошарова структура за п.3, яка відрізняється тим, що волоконна основа включає полімерний матеріал, здатний надавати багатошаровій структурі стійкості до розривання і ударної в'язкості, достатніх для захисту радіочастотного ідентифікуючого пристрою від механічних ударів. 5. Багатошарова структура за п.4, яка відрізняється тим, що полімерний матеріал вибрано з групи, що містить: натуральні або синтетичні кау 2 (19) 1 3 76715 4 або голографічну плівку, нанесену під дією нагріву розміщений на першому листі радіочастотний ідеі тиску. нтифікуючий пристрій; 14. Обкладинка за одним з пп.11-13, яка відрізнядругий лист з отвором, форма якого пристосована ється тим, що має надруковані видимі або невидля вміщення мікросхеми; димі зображення, нанесені на ній методом фотогтретій лист; равюри або шовкотрафаретного друку. причому три листи нашаровані один на одний так, 15. Брошура, яка відрізняється тим, що містить що другий лист розміщений між першим і третім обкладинку за одним з пп.1-14 і комплект листів листами, а мікросхема вміщена в отворі в другому (11) з форзацним папером (12), приклеєним до листі. задньої поверхні передньої обкладинки (22). 29. Багатошарова структура за будь-яким з пп.116. Брошура за п.15, яка відрізняється тим, що 10, яка відрізняється тим, що має: форзацний папір (12) має надруковані дані і покперший лист; ритий прозорою адгезивною плівкою або фольгою покриття на першому листі з заглибленням, форма (13) методом гарячого нанесення. якого пристосована для вміщення мікросхеми; 17. Паспорт, який відрізняється тим, що має обрадіочастотний ідентифікуючий пристрій, розмікладинку, виконану у вигляді багатошарової струкщений на першому листі таким чином, що мікростури за будь-яким з пп.1-10. хема вміщується у заглибленні; 18. Багатошарова структура за будь-яким з пп.1покриття на тій поверхні листа, на якій знаходить10, яка відрізняється тим, що має: ся радіочастотний ідентифікуючий пристрій, для перший лист, на який нанесений радіочастотний забезпечення захисту останнього. ідентифікуючий пристрій, і 30. Багатошарова структура за будь-яким з пп.110, яка відрізняється тим, що має: другий лист, накладений на перший лист, з отриманням кінцевого виробу рівномірної товщини, і розміщення мікросхеми радіочастотного ідентифімає здатність, достатню під час накладання до куючого пристрою на першому листі, і втискування мікросхеми і розміщення її в його тонанесення на цей лист покриття товщиною, більвщі. шою, ніж товщина мікросхеми. 19. Багатошарова структура за п.18, яка відрізня31. Багатошарова структура за п.30, яка відрізняється тим, що на неї нанесена суміш на основі ється тим, що радіочастотний ідентифікуючий полімеру, придатна для зерніння. пристрій нанесений на одну поверхню листа, яка 20. Багатошарова структура за п.18, яка відрізняпокрита сумішшю на основі нежелатинованої рідється тим, що другий лист просочений термоплакої смоли, при цьому товщина нанесеного покритстичним полімером. тя більша за товщину мікросхеми. 21. Багатошарова структура за пп.1-10, яка відрі32. Багатошарова структура за п.31, яка відрізнязняється тим, що має: ється тим, що шар, утворений нанесеним покритперший лист з розміщеним радіочастотним ідентям, піддають зернінню. 33. Багатошарова структура за п.30, яка відрізнятифікуючим пристроєм, який нашарований на друється тим, що на тій поверхні листа, де знахогий лист так, що мікросхема радіочастотного ідентифікуючого пристрою розташована на внутрішній диться радіочастотний ідентифікуючий пристрій, поверхні першого листа, а другий лист має отвір нанесена смола на основі плавкого компонента, або заглиблення форми, придатної для вміщення до товщини, більшої, ніж товщина мікросхеми. 34. Багатошарова структура за п.33, яка відрізнямікросхеми, а мікросхема розміщена в цьому ється тим, що зерніння здійснене нанесенням отворі або заглибленні. 22. Багатошарова структура за п.21, яка відрізняшаблона. ється тим, що перший лист також має заглиблен35. Багатошарова структура за будь-яким з пп.1834, яка відрізняється тим, що перший лист має ня, в якому розміщена частина мікросхеми. 23. Багатошарова структура за п.21, яка відрізняволоконну основу, зокрема паперову, ця паперова ється тим, що на неї нанесена суміш на основі основа просочена матеріалом, зокрема латексом полімеру, придатна для зерніння. еластомеру, який забезпечує стійкість до розри24. Багатошарова структура за п.21, яка відрізнявання і захист радіочастотного ідентифікуючого ється тим, що другий лист просочений термоплапристрою, а мікросхема і антена радіочастотного стичним полімером. ідентифікуючого пристрою нанесені на поверхню 25. Багатошарова структура за п.23 або 24, яка першого листа. відрізняється тим, що другий лист виготовлений 36. Багатошарова структура за будь-яким з пп.1834, яка відрізняється тим, що на перший лист з порожнистим водяним знаком (50), глибина якого більша за товщину мікросхеми (31), мікросхема нанесене покриття у вигляді суміші на основі полірозміщена на першому листі, і другий лист і пермеру, придатної для зерніння. 37. Багатошарова структура за п.21, яка відрізняший лист з'єднані разом таким чином, що мікросється тим, що перший лист виготовлений з волохема (31) розміщена у водяному знаку (50). 26. Багатошарова структура за п.25, яка відрізняконної основи, краще просоченої полімером, зокється тим, що на неї нанесена суміш на основі рема латексом, цей перший лист підданий полімеру, придатна для зерніння. тисненню таким чином, щоб утворити заглиблен27. Багатошарова структура за п.25, яка відрізняня, форма якого узгоджується з формою мікросхеється тим, що другий лист просочений термоплами, другий лист виготовлений з волоконної основи, стичним полімером. краще просоченої синтетичними або натуральни28. Багатошарова структура за будь-яким з пп.1ми смолами методом просочування або об'ємним 10, яка відрізняється тим, що має: осадженням, мікросхема і антена нанесені на дру 5 76715 6 гий лист, другий лист нашарований на перший закріплені на плівці-підкладці, зокрема поліефіртаким чином, що мікросхема вміщується в заглибній, перед з'єднанням останньої з волоконною ослення, отримане тисненням. новою. 38. Багатошарова структура за будь-яким з пп.2534, яка відрізняється тим, що мікросхема і антена Даний винахід стосується багатошарових структур, наприклад обкладинок для брошур, та способів їх виготовлення. Обкладинковий папір брошур, що їх видають установи, зазнає цілий ряд механічних і теплових ударів як під час виготовлення, так і під час використання.. Такий обкладинковий папір, як правило, піддають зернінню для надання його поверхні привабливого вигляду. Під час зерніння обкладинку пропускають між двома валками для тиснення, де вона зазнає відносно високого тиску, приблизно 100бар (107Па). Крім того, в деяких випадках обкладинковий папір для брошур піддають ще й декоративній обробці, при якій методом гарячого нанесення під тиском наносять металізовану або голографічну фольгу. Під час нанесення фольги обкладинка проходить через прес, де її піддають відносно високому тиску при відносно високій температурі Крім того, наприклад конкретно в паспорті, брошура включає декілька аркушів або "зошит", в тому числі форзацний папір, який нашаровано на внутрішню поверхню передньої обкладинки, а на одну з внутрішніх сторінок або форзацний папір нанесена в гарячому стані прозора плівка для захисту записаних на ньому даних. Під час операції нанесення паспорт вставляють в ламінатор між двома гарячими валками, і обкладинку знов піддають значному тиску. Температура, якій піддають обкладинку, може досягати 13 0°С впродовж кількох секунд. Звичайно, паспорт має служити декілька років, зокрема десять років у Європі, і щоб витримувати маніпуляції, які з ним здійснюють, повинен мати відповідні властивості. Для цього в деяких випадках обкладинки для паспортів виготовляють шляхом просочування целюлози товщиною 200мкм полімером до насичення, а потім за допомогою ракельного ножа на одну з її поверхонь наносять покривний шар товщиною 50мкм, причому матеріалом цього покривного шару є матеріал на основі полімерів і барвників, який може складатися з розкочених мікрокульок. На цей шар можна потім нанести лак, зокрема, щоб зробити обкладинку глянсовою або надати їй певної стійкості до дряпання або стирання. Робилися також спроби підвищити захист паспортів, зокрема забезпечити їх відповідними радіочастотними ідентифікуючими пристроями, про що йдеться [у патенті США №5 528 222]. В цьому патенті описано шаруватий виріб, що включає мікросхему та антену, причому цей шаруватий виріб в подальшому вставляють, наприклад, в передню обкладинку паспорту. Але в цьому патенті не описано детально, яким чином, зрештою, радіочасто тний ідентифікуючий пристрій вбудовано в паспорт. Перший недолік такої обкладинки з радіочастотним ідентифікуючим пристроєм полягає в тому, що передня і задня обкладинки паспорту мають різну товщину. Другим недоліком є те, що вставляння шаруватого виробу в паспорт потребує додаткової операції на машині, яка збирає паспорт. [У міжнародній патентній заявці WO 00/26856] також згадується можливість забезпечення паспорту радіочастотним ідентифікуючим пристроєм. Мікросхему встановлюють на місце в отворі в поліамідній або поліефірній плівці і утримують в цьому отворі за допомогою смоли. Паспорт Малайзії, який сьогодні в обігу, має радіочастотний ідентифікуючий пристрій. Ідентифікуючий пристрій вставлений в задню обкладинку паспорту під час збирання, між зернистим обкладинковим папером і форзацним папером комплекту внутрішніх сторінок. Цей радіочастотний ідентифікуючий пристрій має форму тришарового комплексу, який включає мікросхему, з'єднану з антеною, причому обидві утримуються поліефірною плівкою, яка сама вставлена між двома іншими полімерними плівками для захисту мікросхеми і антени. Такий шаруватий виріб створює над мікросхемою стовщення. Вкладання такого шаруватого виробу в задню обкладинку паспорту збільшує два типи стовщення: виникає різниця в 1650мкм у товщині між передньою і задньою обкладинками паспорту, і виникає різниця в 650мкм у товщині в задній обкладинці між зоною, де повинна знаходитись мікросхема, і зоною, де повинна бути антена. Зовнішній вигляд такого паспорту звертає увагу потенційних підроблювачів на наявність радіочастотного ідентифікуючого пристрою. Нарешті, існує демонстраційний паспорт, в якому радіочастотний ідентифікуючий пристрій являє собою тільки ярлик (поліефірний носій з розташованими на ньому мікросхемою і антеною), наприклад пристрій, що продається під торговою маркою Tag-it® фірмою "Texas Instruments"; цей пристрій вставлений між зернистим обкладинковим папером і форзацним папером брошури, який нашаровано на обкладинку. Мікросхема збільшує локальне стовщення до 200мкм, і наявність такої мікросхеми можна помітити. Крім того, вона залишається незахищеною від ударів і навантажень, яких зазнає паспорт, зокрема під час гарячого нанесення прозорої плівки. [У міжнародній патентній заявці WO 00/42569] описується бирка, в яку вбудовано радіочастотний ідентифікуючий пристрій. Така бирка має шар адгезиву і покривний шар, в якому знаходиться мікросхема радіочастотного ідентифікуючого пристрою. Мікросхема з'єднана з друкованою 7 76715 8 антеною. Така бирка не створює стовщення над розривання, щоб витримувати в подальшому умомікросхемою, але, тим не менш, вона не підходить ви користування, і, по-друге, ударної в'язкості, дона роль захисного пристрою для паспорту, оскільстатньої для захисту радіочастотного ідентифікуки присутність такої бирки на одній з обкладинок ючого пристрою від механічних ударів. Згаданий паспорту збільшила б різницю у товщині між двоматеріал можна вибрати, наприклад, з наступного ма обкладинками. Вигляд такого паспорту також переліку: натуральні або синтетичні каучуки, бутапривертав би увагу потенційних підроблювачів до дієнстирольний каучук, полібутадієн, сополімери наявності радіочастотного ідентифікуючого прибутадієну і акрилонітрилу, акрилові полімери, построю. ліхлоропрен та суміші цих сполук. В основу винаходу поставлена задача зменВ ще одному конкретному варіанті мікросхема шити недоліки відомих виробів, зокрема розробити радіочастотного ідентифікуючого пристрою розміобкладинковий папір для брошур, який містить щена в шарі багатошарової структури, товщина радіочастотний ідентифікуючий пристрій і не має якого більша за товщину мікросхеми або така салокального стовщення, а також розробити обклама, а ударна в'язкість цього шару дозволяє йому в динковий папір для брошур, який містить радіочаразі недовгого стискання зберігати товщину, яка стотний ідентифікуючий пристрій і готовий для більша за товщину мікросхеми або така сама, що вставляння в паспорт без додаткової операції. гарантує захист мікросхемі. Цей шар може вклюКрім того, задачею винаходу є створення чати волоконну основу, що містить більшу або брошур, зокрема паспортів, які мають приваблименшу кількість натуральних та/або синтетичних вий вигляд і в яких радіочастотний ідентифікуючий волокон, зокрема волокон целюлози, причому сапристрій досить добре захищений і гарантує необма основа включає такий полімерний матеріал, хідну надійність впродовж усього строку дії брошуякий надає багатошаровій структурі ударної в'язри, тобто декілька років для паспорта. кості, достатньої для захисту радіочастотного ідеОб'єктом винаходу є багатошарова структура, нтифікуючого пристрою від механічних ударів. Цей наприклад обкладинковий папір для брошури, зокшар може являти собою матеріал на основі тільки рема паспорта, в якій поставлені задачі вирішуполімеру, наприклад покриття на основі полівінилються тим, що вона включає радіочастотний іденхлориду (ПВХ), можна пластифікованого, який тифікуючий пристрій з мікросхемою, причому включає (необов'язково) агенти, що викликають мікросхема розташована в багатошаровій структунабухання або спінення. рі без утворення в ній стовщення, а матеріали, які Багатошарова структура може включати шар складають різні шари багатошарової структури, і матеріалу на основі полімеру, придатного для зетовщини цих шарів вибрані таким чином, щоб обрніння. Цей полімер можна вибрати з наступного кладинка могла витримувати механічні і теплові переліку: полімери на основі ПВХ, необов'язково удари, зокрема могла піддаватись зернінню, пластифіковані; поліуретани; натуральні або синта/або витримувати декоративну обробку шляхом тетичні еластомери, які включають (необов'язково) нанесення під дією нагріву і тиску плівки, та/або агенти, що викликають набухання, емульсії ПВХ, витримувати ламінування при нанесенні захисних сополімер бутадієну і акрилонітрилу або сополіплівок. мер стиролу з акрилонітрилом і бутадієном, і суДаний винахід дає можливість виготовити міші цих сполук. брошуру, зокрема паспорт, з обкладинкою, яка Об'єктом винаходу є також паспорт, обкладинмає привабливий вигляд, не привертає уваги до ка якого складається з охарактеризованої вище радіочастотного ідентифікуючого пристрою потенбагатошарової структури. ційних підроблювачів, оскільки він не створює ніОб'єктом винаходу є, крім того, різні способи якого локального стовщення, і має, де це доцільвиготовлення вищезгаданої обкладинки. но, зернисту поверхню. Зокрема одним з варіантів способу згідно з Крім того, завдяки відсутності будь-якого ловинаходом є спосіб, що передбачає такі етапи: калізованого стовщення і завдяки способу захисту нанесення радіочастотного ідентифікуючого радіочастотного ідентифікуючого пристрою обклапристрою на перший лист, і динковий папір за винаходом можна використовунакладання першого листа на другий лист тавати під час виготовлення паспорту так само, як і ким чином, щоб отримати кінцевий виріб рівномірзвичайний обкладинковий папір, який не містить ної товщини, при цьому використовують другий вмонтованого радіочастотного ідентифікуючого лист, який під час накладання має здатність до пристрою, і це є найбільшою перевагою, зокрема втискування, достатню для того, щоб мікросхема для органів, які виготовляють паспорти. розмістилась в його товщі. В одному конкретному варіанті мікросхема раЩе одним варіантом винаходу є спосіб, що діочастотного ідентифікуючого пристрою розміщевключає такі етапи: на біля згину обкладинки брошури і, отже, завдяки розміщення радіочастотного ідентифікуючого наявності поруч згину лежить в зоні, яка є більш пристрою на першому листі, і жорсткою і менше піддається навантаженням. нашаровування першого листа на другий лист, Багатошарова структура може включати припід час якого мікросхема радіочастотного ідентинаймні один лист з волоконною основою, що місфікуючого пристрою розташована на внутрішній тить більшу або меншу кількість натуральних поверхні першого листа, а другий лист має отвір та/або синтетичних волокон, зокрема волокон цеабо заглиблення форми, придатної для вміщення люлози. Волоконна основа може містити полімермікросхеми, а мікросхема вміщується в цей отвір ний матеріал, вибраний таким чином, щоб надаваабо заглиблення при з'єднанні листів нашаровути багатошаровій структурі, по-перше, стійкості до ванням. 9 76715 10 Можна, наприклад, виготовити другий лист з разом. Другий лист можна просочити термопласпорожнистим водяним знаком з глибиною, більтичним полімером. шою ніж товщина мікросхеми, розмістити мікросВ іншому варіанті способу можна крім того вихему на першому листі і накласти другий лист на готовити перший лист з волоконною основою, перший таким чином, щоб мікросхема умістилась у краще просоченою латексом, здійснити тиснення водяному знаку. Перший лист може також включана першому листі, щоб утворити заглиблення, фоти заглиблення, в якому мікросхема вміщується рма якого відповідає формі мікросхеми; виготовичастково. ти другий лист з волоконною основою, краще проЩе одним варіантом винаходу є спосіб, що соченою синтетичними або натуральними включає такі етапи: смолами, методом просочування або об'ємним розміщення радіочастотного ідентифікуючого осадженням, нанести мікросхему і антену на друпристрою (мікросхеми і антени) на першому листі; гий лист і нашарувати цей другий лист на перший виготовлення другого листа з отвором, форма лист так, щоб мікросхема умістилась у заглибленякого підходить для вміщення мікросхеми; ні, отриманому тисненням. виготовлення третього листа; При здійсненні даного винаходу мікросхему і нашаровування трьох листів один на одного антену можна закріпити на плівці-підкладці, напритак, що другий лист розміщується між першим і клад поліефірній плівці, перед з'єднанням остантретім листами, а мікросхема вміщується в отворі ньої з волоконною основою. в другому листі. Якщо антену радіочастотного ідентифікуючого Ще одним варіантом винаходу є спосіб, що пристрою виготовляють з використанням провідної включає такі етапи: друкарської фарби, ця фарба може включати один виготовлення першого листа; або більше агентів, що захищають від підробки, утворення покриття на першому листі з заглизвичайно за умови, що вони сумісні із застосовубленням, форма якого придатна для вміщення ваною фарбою. мікросхеми; Інші особливості і переваги даного винаходу розміщення радіочастотного ідентифікуючого стають зрозумілими при читанні наступного детапристрою на згаданому листі таким чином, що мікльного опису варіантів здійснення винаходу, що не росхема вміщується у попередньо створеному обмежують його об'єму, і при розгляді супровозаглибленні; джуючих креслень. нанесення покриття на ту поверхню листа, на Фіг.1 - зображення паспорта згідно з даним якій знаходиться радіочастотний ідентифікуючий винаходом. пристрій, для забезпечення захисту останнього. Фіг.2 - паспорт за Фіг.1 з розведеною обкладиЩе одним варіантом винаходу є спосіб, що нкою. включає такі етапи: Фіг.3 - фрагментарний схематичний переріз по розміщення радіочастотного ідентифікуючого лінії III-III на Фіг.2. пристрою на першому листі (мікросхеми і антеФіг.4 - перший варіант здійснення одного спони), і собу виготовлення обкладинки. нанесення на цей лист покриття товщиною, біФіг.5 - другий варіант здійснення цього спосольшою, ніж товщина мікросхеми. Радіочастотний бу виготовлення обкладинки. ідентифікуючий пристрій можна розмістити, наприФіг.6 - фрагментарний схематичний переріз, клад, на зовнішній поверхні листа, а потім на цю що показує заглиблення, виконане в одному з лисповерхню можна нанести покриття у вигляді суміші тів обкладинки паспорту. на основі негелеподібної рідкої смоли, причому Фіг.7 - фрагментарний схематичний переріз товщина нанесеного шару одразу після висихання заглиблення, отриманого методом тиснення. має бути більшою за товщину мікросхеми. НанеНа Фіг.1-3 показано паспорт 10, обкладинка 20 сений покривний шар можна зернити одразу після якого містить радіочастотний ідентифікуючий привисихання. стій 30, який містить мікросхему 31 і антену 32. Можна також розмістити смолу на зовнішній Сьогодні численні виробники пропонують відповіповерхні листа, який несе радіочастотний ідентидні радіочастотні ідентифікуючі пристрої, тому для фікуючий пристрій, і ця смола може бути на основі спрощення даного опису мікросхема 31 і антена 32 плавкого компоненту, причому товщина нанесенодетально тут не описуються. Відповідні мікросхеми го покриття має бути більшою за товщину мікросвиготовляють і постачають, зокрема, такі фірми, як хеми. Це покриття можна перед висушування під"Inside Technologies", "Texas Instruments", "Polymer давати зернінню. Flip Chip Corporation" та інші. У наведених вище прикладах способів перший У варіанті здійснення винаходу, який не покалист може включати волоконну основу, зокрема зано, мікросхема має власну антену. Це спрощує паперову, і цю волоконну основу можна просочувбудовування радіочастотного ідентифікуючого вати матеріалом, зокрема полімером, наприклад пристрою в обкладинку паспорту, але має той нелатексним еластомером, надаючи їй стійкості до долік, що зменшує діапазон радіозв'язку, який морозривання і в подальшому забезпечуючи радіожна встановлювати зі зчитуючим та/або записуючастотний ідентифікуючий пристрій захистом. Печим пристроями. рший лист можна також покривати сумішшю на На Фіг.1 і 2 видно, що мікросхема 31 розміщеоснові полімеру, придатною для зерніння. Цю прина поруч зі згином 21 обкладинки 20 (і це кращий датну для зерніння суміш на основі полімеру можваріант), наприклад, в зоні, яка складає 1/4 ширина, як варіант, наносити під час нанесення покритни передньої 22 або задньої 24 обкладинки, якщо тя після того, як перший і другий листи зібрано міряти від згину 21. 11 76715 12 Паспорт 10 включає комплект листів 11 з форелектричний зв'язок з мікросхемою. Де це доцільзацним папером 12, приклеєним до задньої поверно, на частину витків наносять ізоляцію і на ній між хні передньої обкладинки 22. Форзацний папір 12 одним з кінців витків і мікросхемою створюють це лист, на якому друкують дані, після чого на ньоелектричний місток. го методом гарячого нанесення наносять прозору На цій стадії виготовлення одна з поверхонь адгезивну плівку або фольгу 13. першого листа має стовщення в зоні антени висоУ прикладі, що ілюструється Фіг.1-3, обкладинтою приблизно 30мкм і приблизно 200мкм в зоні ка 20 має шар-підкладку 24, одна поверхня якого мікросхеми Товщина ж самого першого листа мопокрита шаром 25 матеріалу, придатного для зерже складати, наприклад, 200мкм. ніння, і зовнішня поверхня обкладинки 20 зерноНа Фіг.4 показане виготовлення першого листа вана. з закріпленою на ньому мікросхемою 31. Інша поверхня шару-підкладки 24 несе мікросОдночасно папір промокального типу просохему 31 та її антену 32 і покрита другим шаром 26 чують сумішшю на основі полімеру (наприклад, таким чином, що мікросхема 31 вміщується в його сополімеру стиролу і бутадієну), причому товщина товщині. Поверхня 27 шару 26, з протилежного згаданого паперу більша, ніж товщина мікросхеми, боку шару 24, утворює внутрішню поверхню оба просочування здійснюють пропусканням через кладинки 20. просочувальну ванну 40 для утворення другого Якщо антену 32 виготовляють методом вибірлиста. Товщина другого листа може складати, накового друкування з використанням провідної фаприклад, приблизно 300мкм. рби на шарі 24 і якщо вона складається з кількох Після цього мокрий, просочений полімером витків, може виявитись необхідним нанести локапромокальний папір пропускають разом з поперельно ізоляцію 34 на частину витків, щоб мати модньо виготовленим першим листом між двома важливість утворити на цій ізоляції місток 35 електлками 41, при цьому радіочастотний ідентифікуюричного зв'язку; так само і при застосуванні методу чий пристрій знаходиться на внутрішній поверхні вибіркового осадження провідної фарби, щоб з'єдпершого листа. нати один з кінців витків з мікросхемою 31. Саму Під час операції віджимання згадані два листи ізоляцію 34 можна, наприклад, нанести вибірковим з'єднуються разом завдяки суміші на основі полідрукуванням. Мікросхему 31 можна з'єднувати з меру, якою просочений промокальний папір, і цей антеною 32 добре відомими способами, зокрема папір щільно оточує рельєф, утворений мікросхеза допомогою провідного адгезиву або термопремою, завдяки здатності паперу стискатися у моксуванням чи паянням м'яким припоєм. рому стані. Тобто, на місці розміщення мікросхеми Товщина шару 26 більша за товщину мікроспід дією тиску, створюваного валками 41, просочухеми 31, так що остання захищена від ударів як вальний матеріал витісняється, і мікросхема вхошаром 26, так і шаром 24. дить в промокальний папір. В описуваному прикладі товщина шару 26 є Після цього, на одну поверхню сформованого достатньою, щоб у разі стиснення обкладинки під таким чином шаруватого виробу, наприклад на час декоративної обробки та складання паспорту зовнішню поверхню першого листа, наносять покгарантувати збереження товщини шару 26, більриття у вигляді суміші полімерів, щоб зробити пошої, ніж товщина мікросхеми 31. Таким чином, за верхню придатною для зерніння. Товщина нанеумови використання певних матеріалів для шарів сеного покривного шару може становити, 24 і 26 і певної товщини цих шарів, обкладинку наприклад, 50мкм. можна піддавати традиційним видам обробки На нанесений таким методом шар можна назернінню та гарячому нанесенню плівки 13 на фонести друкарський лак (матовий або глянсовий) рзацний папір 12. для поліпшення вигляду поверхні та її здатності Взагалі, обкладинку 20 можна виготовляти бавитримувати маніпулювання. гатьма методами, і шари 24 і 26 можуть мати різні Приклад 2 структури, зокрема вони можуть (але необов'язкоВ цьому прикладі виготовляють такий самий во) включати волоконну основу Тому багатошароперший лист з радіочастотним ідентифікуючим ва структура, показана на Фіг.3, ні в якому разі не пристроєм, як і у попередньому прикладі. обмежує даний винахід. Папір промокального типу товщиною, більшою Далі описуються різні приклади виготовлення ніж товщина мікросхеми, наприклад 300мкм, ввообкладинки. дять в гумувальну машину 42, в якій одна з його Приклад 1 поверхонь просочується полімером, наприклад Спочатку виготовляють перший лист з папевінілполіацетатом, і поверхню з таким покриттям ровою основою (волокна целюлози з можливим потім приводять в контакт з першим листом, прододаванням синтетичних волокон), який просочупускаючи між двома валками 41, як показано на ють латексом сополімеру стиролу і бутадієну, щоб Фіг.5. надати листу стійкості до розривання і забезпечиПросочений полімером промокальний папір і ти в подальшому радіочастотному ідентифікуючопопередньо виготовлений перший лист з радіочасму пристрою захист. тотним ідентифікуючим пристроєм на його внутріПотім, після висихання першого листа, на ньошній поверхні з'єднуються разом, повторюючи го звичайним способом наносять антену і мікросформу рельєфу мікросхеми завдяки здатності пахему радіочастотного ідентифікуючого пристрою. перу стискатися у мокрому стані. Антену можна нанести методом шовкотрафаретДля отримання зовнішньої поверхні обкладинного друку з використанням провідної фарби і поки на одну з поверхонь сформованого в результаті тім шляхом термопресування можна встановити шаруватого виробу потім наносять покриття у ви 13 76715 14 гляді полімерної суміші, придатної для зерніння. наносять покриття у вигляді суміші полімерів, приТовщина нанесеного покриття, наприклад на зовдатної для зерніння. нішній поверхні першого листа, може становити На це покриття можна, але необов'язково, наприблизно 50мкм. нести друкарський лак (глянсовий або матовий) Як і у попередньому прикладі, можна нанести для поліпшення вигляду його поверхні і здатності друкарський лак (матовий чи глянсовий) для повитримувати маніпулювання. ліпшення вигляду поверхні та її здатності витриПриклад 5 мувати маніпулювання. Виготовляють такий самий перший лист з раПриклад 3 діочастотним ідентифікуючим пристроєм, як і у Виготовляють такий самий перший лист з рапопередніх прикладах. діочастотним ідентифікуючим пристроєм, як і у Після цього за допомогою ракельного ножа на попередніх прикладах. поверхню першого листа, на якій знаходиться мікДругий лист 53 виготовляють на паперовій осросхема, наносять суміш типу "пластизолю" на нові, що схематично показано на Фіг.6, причому основі ПВХ, яка містить пластифікатор і агент, що лист має порожнистий водяний знак 50 такої самої викликає набухання. Збірку желатинують в сушарформи, що і мікросхема 31. Глибина водяного знаці тунельного типу при температурі приблизно ку 50 трохи більша, ніж товщина мікросхеми 31. 200°С. Кількості пластифікатора та агента, що виТовщина паперу складає, наприклад, 300мкм. кликає набухання, регулюють таким чином, щоб Лист 53 краще просочити полімером для забезпеодразу після желатинування та охолодження покчення в подальшому захисту мікросхеми. риття мало таку здатність стискатися, а товщина Після узгодження місць розташування мікросшару під час стискання або після нього залишалахеми 31 і водяного знака 50 лист 53 нашаровують ся більшою за товщину мікросхеми для забезпена попередньо виготовлений перший лист таким чення її захисту. Наприклад, можна нанести покчином, що мікросхема 31 вміщується у водяному риття товщиною приблизно 300мкм. Цей знаку 50. Нашаровування можна здійснювати в покривний шар після висушування можна зернити. холодному або гарячому стані. Поки лист 53 ще Після желатинування та охолодження цей шар мокрий, шаруватий виріб, сформований таким забезпечує очікувані механічні характеристики. методом, пропускають між двома валками і потім На згадане покриття можна нанести друкарсьвисушують. кий лак (глянсовий або матовий) для поліпшення На ту поверхню шаруватого виробу, що склавигляду його поверхні та здатності витримувати дає зовнішню поверхню паспорта, можна нанести маніпулювання. покриття у вигляді суміші полімерів, придатної для Приклад 6 зерніння, а на це покриття можна нанести друкарВиготовляють такий самий перший лист з раський лак (глянсовий або матовий), щоб поліпшити діочастотним ідентифікуючим пристроєм, як і у вигляд його поверхні і здатність витримувати маніпопередніх прикладах. пулювання. Потім на ту поверхню, де знаходиться радіоПриклад 4 частотний ідентифікуючий пристрій, наносять покВиготовляють такий самий перший лист з рариття у вигляді суміші на основі плавкої смоли, яка діочастотним ідентифікуючим пристроєм, як і у містить порошок, що розплавляється при нагріпопередніх прикладах. ванні, наприклад поліуретан. Нанесення здійснюДругий лист 53 виготовляють з отвором 51 ють за допомогою відповідної екструзійної систе(Фіг.7), утвореним лазерним травленням або меми. ханічно, з використанням пробійника, причому Використаний для покриття полімер вибираформа отвору відповідає формі мікросхеми, і лист ють таким чином, щоб забезпечити таку здатність має товщину, не меншу ніж товщина мікросхеми. стискатися, при якій товщина нанесеного покривДругий лист можна просочити полімером (поліменого шару під час стискання або після стиснення рами) для забезпечення в подальшому захисту при ударі залишається більшою, ніж товщина мікмікросхеми. Товщина другого листа може складаросхеми, що забезпечує захист останньої. Товщити, наприклад, приблизно 200мкм. на нанесеного покриття може, наприклад, станоТретій лист також виготовляють на паперовій вити 300мкм. основі і його краще просочити однією або декільОтримане в результаті покриття можна, поки кома синтетичними або натуральними смолами, воно гаряче, зернувати. наприклад латексами еластомерів, методом проНа покривний шар, і тоді, коли він вже на зерсочування або об'ємним осадженням, причому нений, можна нанести друкарський лак (глянсовий просочувальний матеріал вибирають таким чином, або матовий) для поліпшення вигляду його поверщоб в подальшому забезпечити захист радіочасхні та здатності витримувати маніпулювання. тотному ідентифікуючому пристрою. Третій лист Приклад 7 може мати товщину, наприклад, приблизно Виготовляють перший лист, використовуючи 100мкм. паперову основу (волокна целюлози з синтетичПісля цього згадані три листи нашаровують ними волокнами або без них), просочену (необоодин на одного, суміщаючи їх таким чином, що при в'язково) латексом, першу поверхню цієї паперової накладанні другого листа на перший лист з мікрооснови покривають сумішшю на основі полімерів, схемою мікросхема попадає в отвір. Третій лист придатною для зерніння, і на це покриття наносять покриває другий лист з боку, протилежного пер(необов'язково) покривний лак (глянсовий або машому листу. товий). Товщина паперової основи становить, наНа зовнішню поверхню першого листа потім приклад, приблизно 200мкм, а товщина шару, 15 76715 16 придатного для зерніння, - приблизно 50мкм. без утворення будь-якого стовщення. Товщина Потім на другій поверхні паперової основи нанесеного ізоляційного шару становить, напришляхом механічного тиснення створюють заглибклад, 300мкм. Таку ізоляцію можна наносити за лення глибиною, не меншою за висоту мікросхеми, один або більше прийомів, і вона може включати і формою, що відповідає формі мікросхеми. агент, що викликає набухання. Перший лист можна (але необов'язково) одноПісля встановлення мікросхеми на місце на часно зернити. ізоляційний шар можна нанести (необов'язковий) Другий лист також виготовляють на паперовій захисний шар. основі, яку краще просочити синтетичними або Приклад 10 натуральними смолами, наприклад латексами Спочатку виготовляють перший лист, як у поеластомерів, шляхом просочування або об'ємного передньому прикладі. осадження для підсилення його здатності до з'єдПотім на поверхню першого листа, протилежнання і, в подальшому, захисту радіочастотного ну поверхні, покритої сумішшю, придатною для ідентифікуючого пристрою. Товщина другого листа зерніння, наносять, наприклад методом шовкотможе становити, наприклад, 200мкм. рафаретного друку, провідну фарбу для утворення На другому листі звичайним способом розмівитків антени. щують мікросхему і антену. Після цього вибірково наносять ізоляційну фаПісля цього другий лист з мікросхемою і антербу 34, і між одним кінцем витків і контактною ною нашаровують на перший лист таким чином, площадкою мікросхеми утворюють місток 35 елекщо мікросхема вміщується в заглибленні, утворетричного зв'язку. Потім вибірково можна нанести, ному тисненням. наприклад методом шовкотрафаретного друку, Після накладання отриманий в результаті шаізоляційний шар для утворення прихованого шару руватий виріб висушують. товщиною, принаймні еквівалентною товщині мікПриклад 8 росхеми. Виготовляють перший лист, як у Прикладі 7. Одразу після встановлення мікросхеми на місПотім в цьому листі механічним тисненням це в заглибленні, утвореному в ізоляційному шарі, утворюють заглиблення, глибина якого дорівнює її можна покривати (необов'язковим) захисним половині товщини мікросхеми. шаром. Як у Прикладі 3, виготовляють другий лист з Приклад 11 водяним знаком глибиною, що практично дорівнює Повторюють спосіб за Прикладом 1 з тією різполовині товщини мікросхеми, забезпеченої власницею, що мікросхему і антену розміщують на тонною антеною, наприклад мікросхеми типу IC-Link® кій гнучкій підкладці, наприклад синтетичній, нафірми "Inside Technologies". приклад з поліефіру. Після цього згадані два листи збирають разом, Цю плівку-підкладку з мікросхемою і антеною причому мікросхема повністю вміщується в поверпотім з'єднують з листом паперу промокального нені одна до одної заглиблення двох листів. типу. Приклад 9 В Прикладах 1-6 перший лист можна виготовВиготовляють перший лист, як у попередньоляти, як варіант, починаючи з нанесення покриття, му прикладі. придатного для зерніння, та/або з нанесення друПотім на поверхні першого листа, протилежній карського лаку. поверхні з покриттям, встановлюють радіочастотЯк правило, матеріалом для просочування паний ідентифікуючий пристрій. перової основи першого листа в Прикладах 1-10 Для здійснення цього можна спочатку вибіркоабо другого листа в Прикладах 1-4 може бути синво нанести провідну фарбу, наприклад методом тетична або натуральна смола, наприклад еласшовкотрафаретного друку, щоб утворити дві контомер або суміш смол, причому матеріал вибиратактні площадки для мікросхеми і електричний ють такий, що забезпечує гнучкість, підвищує місток, що дає можливість в подальшому з'єднувастійкість до розривання, стійкість до деформації ти один кінець антени з однією із згаданих контакпід час стискання, і ударну в'язкість. Можна застотних площадок. совувати, зокрема, полімер типу еластомеру, соПісля цього вибірково наносять провідну фарполімери стиролу і бутадієну, полібутадієн, сопобу, наприклад методом шовкотрафаретного друку, лімери бутадієну і акрилонітрилу, акрилові щоб утворити приховану зону над контактною полімери, поліхлоропрен, поліізопрени та інші маплощадкою і над кінцем з'єднувального містка натеріали. проти відповідної контактної площадки. Суміш на основі полімерів, придатна для зерВитки антени виготовляють шляхом нанесення ніння, може складатися з певних полімерів нітропровідної фарби, наприклад методом шовкотрацелюлози, поліуретанів, акрилових полімерів або фаретного друку. Ця фарба може містити агенти, вінілових полімерів. що захищають від підробки. Антену електрично Полімерами, придатними для утворення ізоз'єднують одним її кінцем з однією з вищезгаданих ляції в Прикладах 5 і 6, можуть бути термопластиконтактних площадок, а другим кінцем - з вільним чні полімери на основі ПВХ, поліуретани і натуракінцем містка електричного зв'язку. льні або синтетичні еластомери. Особливо слід Потім вибірково наносять ізоляційний шар, навідмітити використання пластифікованого ПВХ або приклад методом шовкотрафаретного друку, щоб "пластизолю", який містить пластифікатори, наутворити приховану зону з товщиною, принаймні приклад складні ефіри фталевої кислоти, адипіноеквівалентною товщині мікросхеми, так що в кінвої кислоти, себацинової кислоти або фосфорної цевому виробі в цій зоні мікросхема вміщується кислоти. Можна використовувати поліуретанові 17 76715 18 еластомери. Можна також змішувати емульсію каційної картки. ПВХ з іншими дисперсіями сополімерів бутадієну і Обкладинку можна піддавати декоративній акрилонітрилу або сополімерів бутадієну, акрилообробці, наприклад, на неї можна наносити кольонітрилу і стиролу, які діють як пластифікатори. рову металізовану плівку або голографічну плівку Нарешті, полімер може містити агенти, що виклиметодом гарячого нанесення з прикладанням тискають набухання, які діють в результаті, наприку, причому цю плівку можна наносити на обклаклад, екзотермічного процесу, зокрема коли полідинку перед включенням комплекту сторінок або мер наносять друкуванням або у вигляді покриття і на брошуру вже після вставляння сторінок на він включає, наприклад, ПВХ. Як агент, що виклимісце. кає набухання, особливо слід відмітити продукт під На обкладинку можна наносити глибоким друторговою маркою Genitron® на основі азодикарбоком або шовкотрафаретним друком малюнок, винаміду або сульфогідразиду, які після розкладання димий чи невидимий, такий, що складає захисну при високій температурі виділяють газ, наприклад кодову комбінацію, чи інший. моноксид вуглецю або водень, діоксид вуглецю Мікросхему можна вбудовувати в обкладинку або аміак, утворюючи таким чином комірки і змупаспорту методами, що відрізняються від описашуючи покриття набухати. При застосуванні ізоляних вище, в залежності від конструкції радіочастоції поліуретанового типу, виготовленої з етилендитного ідентифікуючого пристрою. зоцианату, складного поліефіру та простого Обкладинка може включати більшу чи меншу поліефіру, можна також використовувати як агент, кількість різних шарів. що викликає набухання, воду. Антену можна виготовляти не шовкотрафареУ Прикладах 1-10 паперову основу можна затним друком, а, наприклад, нанесенням плівки, мінити будь-якою іншою волоконною основою, покритої провідними доріжками, отриманими травзокрема, нетканою тканиною. ленням. Даний винахід, звичайно, не обмежується виДаний винахід не обмежується паспортами, щеописаними варіантами. Його можна, наприклад, його можна застосовувати для записних книжок, також застосовувати для виготовлення документів, банківських розрахункових книжок тощо. в яких багатошарова структура, що включає мікроЩоб не захаращувати креслення, на них не схему, не зібрана в брошуру, наприклад ідентифіпроставлені реальні відносні товщин. 19 Комп’ютерна верстка Т. Чепелева 76715 Підписне 20 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
