Спосіб охорони підготовчих виробок при розробці пластових корисних копалин

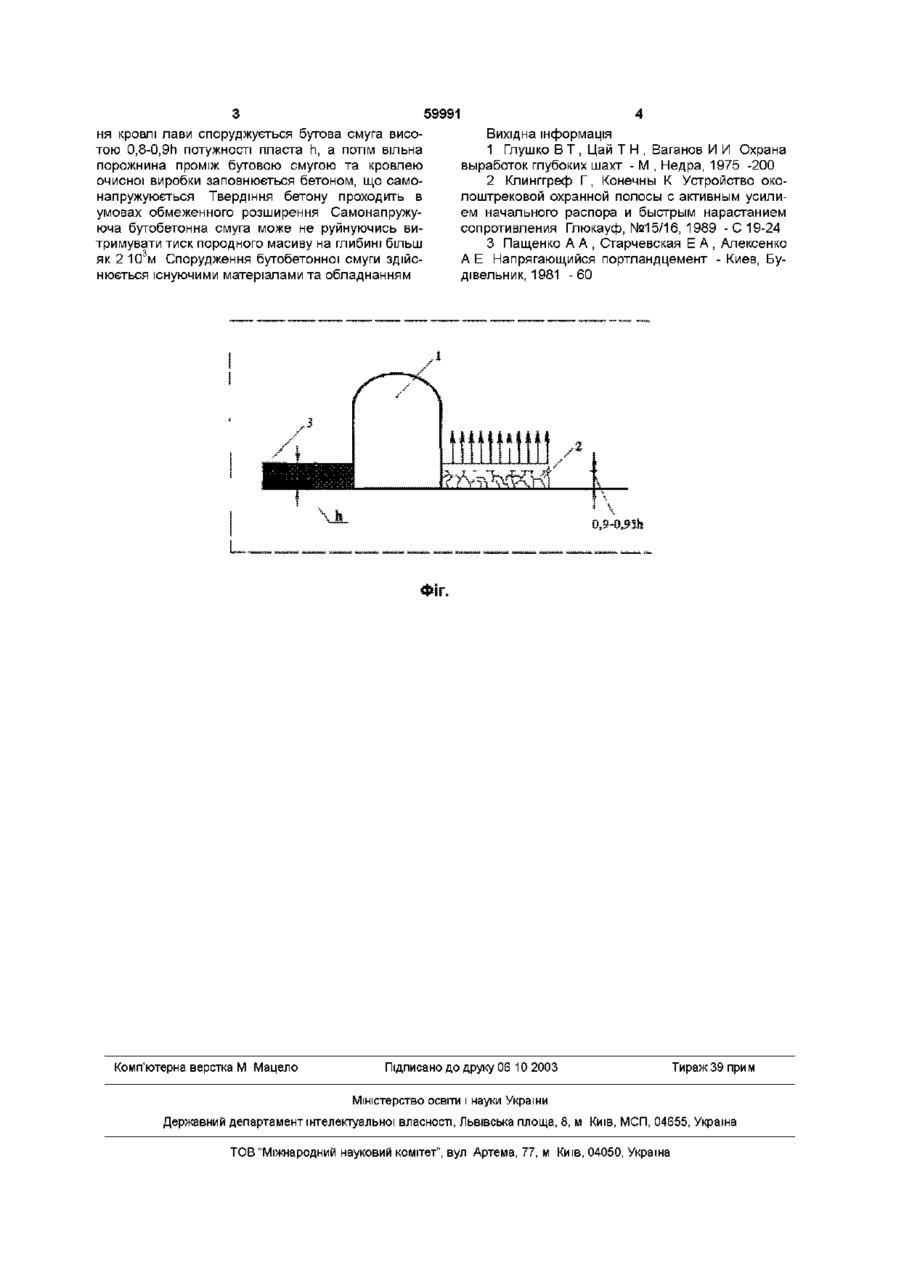

Спосіб охорони підготовчих виробок при розробці пластових корисних копалин, який включає спорудження двошарової бутобетонної смуги розрахункової ширини, який відрізняється тим, що верхній шар смуги заповнюється бетоном на основі портландцементу, що напружуюється Винахід відноситься до галузі гірничої справи в частині охорони гірничих виробок і може бути використаним для охорони магістральних підготовчих виробок при стовповій системі розробки на пологих та похилих пластах ВІДОМІ способи охорони підготовчих виробок від шкідливого впливу очисних робіт передбачають комплекс заходів, пов'язаних з вибором місця закладки виробки, вибором тієї чи іншої конструкції (див фіг) кріплення [1], спорудження спеціальних охоронних ЦІЛИКІВ [1, 2] Недоліком відомих способів охорони підготовчих виробок, що опинилися в зоні очисних робіт, є їх низька ефективність [1] внаслідок утворення при цьому зони часткового розвантаження та підвищеної концентрації напружень в зоні опорного тиску, що при слабих уміщуючих породах призводить до нерівномірного осідання чи пучіння породного масиву Прототипом запропонованого способу охорони підготовчих виробок є спосіб спорудження навколоштрекової охоронної смуги з активним зусиллям початкового розпору [2] Цей спосіб передбачає спорудження штучних опорних ЦІЛИКІВ із заповнених швидкотвердіючою будівельною сумішшю армованих тканевих тумб або плоских подушок Порівняння опорних ЦІЛИКІВ із заповнених швидкотвердіючою будівельною сумішшю тумб або плоских подушок із навколоштрековими литими смугами, споруджуваними звичайними способами - пневматичною укладкою будівельної суміші показав, що лита смуга служить опорою лише після опускання породного масиву Основним недоліком такого способу охорони підготовчих виробок є високі затрати, необхідні для спорудження 1м охоронного цілика В цінах на 1989р - для цілика із тумб ціна 1 м склала 685,86 марок ФРГ, а для цілика із плоских подушок - 859,4 марки В основу винаходу поставлена задача створення способу охорони підготовчих виробок при розробці пластових корисних копалин, в якому за рахунок заповнення порожнини виробленого простору лави двошаровою бутобетонною смугою підвищується СТІЙКІСТЬ виробки і, як наслідок, зменшується небезпека вивалів породи на сполученні лави та штрека Поставлена задача вирішується тим, що спосіб охорони підготовчих виробок при розробці пластових корисних копалин, який включає спорудження двошарової бутобетонної смуги розрахункової ширини, де, стосовно винаходу, верхній шар смуги заповнюється бетонною сумішшю на основі портландцементу, що напружується В силу властивостей портландцементу, що напружується бетонна суміш верхнього шару набухаючи чинить опір ЗОВНІШНІМ факторам приблизно 3 103 кН/м2 [3], а сама смуга, володіючи підвищеною жорсткістю, перешкоджає переміщенням породного контуру на сполученні підготовчої та очисної виробок Таким чином, породний масив підкріплюється бутобетонною смугою, що самонапружується підвищеної жорсткості, внаслідок чого знижується тиск на кріплення, підвищується СТІЙКІСТЬ виробки, зменшується небезпека вивалів на сполученні підготовчої та очисної виробок [2] На малюнку представлена схема способу охорони підготовчої виробки, Показано підготовча виробка 1, одностороння бутобетонна смуга, пласт корисних копалин З Приклад конкретного виконання Слідом за просуванням очисного забою до початку опускан ю 59991 ня кровлі лави споруджується бутова смуга висотою 0,8-0,9h потужності пласта h, а потім вільна порожнина проміж бутовою смугою та кровлею очисної виробки заповнюється бетоном, що самонапружуюється Твердіння бетону проходить в умовах обмеженного розширення Самонапружуюча бутобетонна смуга може не руйнуючись витримувати тиск породного масиву на глибині більш як 2 103м Спорудження бутобетонної смуги здійснюється існуючими матеріалами та обладнанням Комп'ютерна верстка М Мацело Вихідна інформація 1 Глушко В Т , Цай Т Н , Ваганов И И Охрана выработок глубоких шахт - М , Недра, 1975 -200 2 Кпинггреф Г, Конечны К Устройство околоштрековой охранной полосы с активным усилием начального распора и быстрым нарастанием сопротивления Глюкауф, №15/16, 1989 -С 19-24 3 Пащенко А А , Старчевская Е А , Алексенко А Е Напрягающийся портландцемент - Киев, Будівельник, 1981 - 60 Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
