Спосіб розташування ріжучих поверхонь дискового ножа для ручної мотокоси
Формула / Реферат
Спосіб розташування ріжучих поверхонь дискового ножа для ручної мотокоси, який відрізняється тим, що ріжучі поверхні дискового ножа для ручної мотокоси, що є відносно напрямку зрізання фронтальні, тильні і зовнішньо діаметральні, заточують під кутом до однієї з бічних поверхонь кожного ріжучого елемента, почергово обираючи протилежну бічну поверхню наступного ріжучого елемента.
Текст

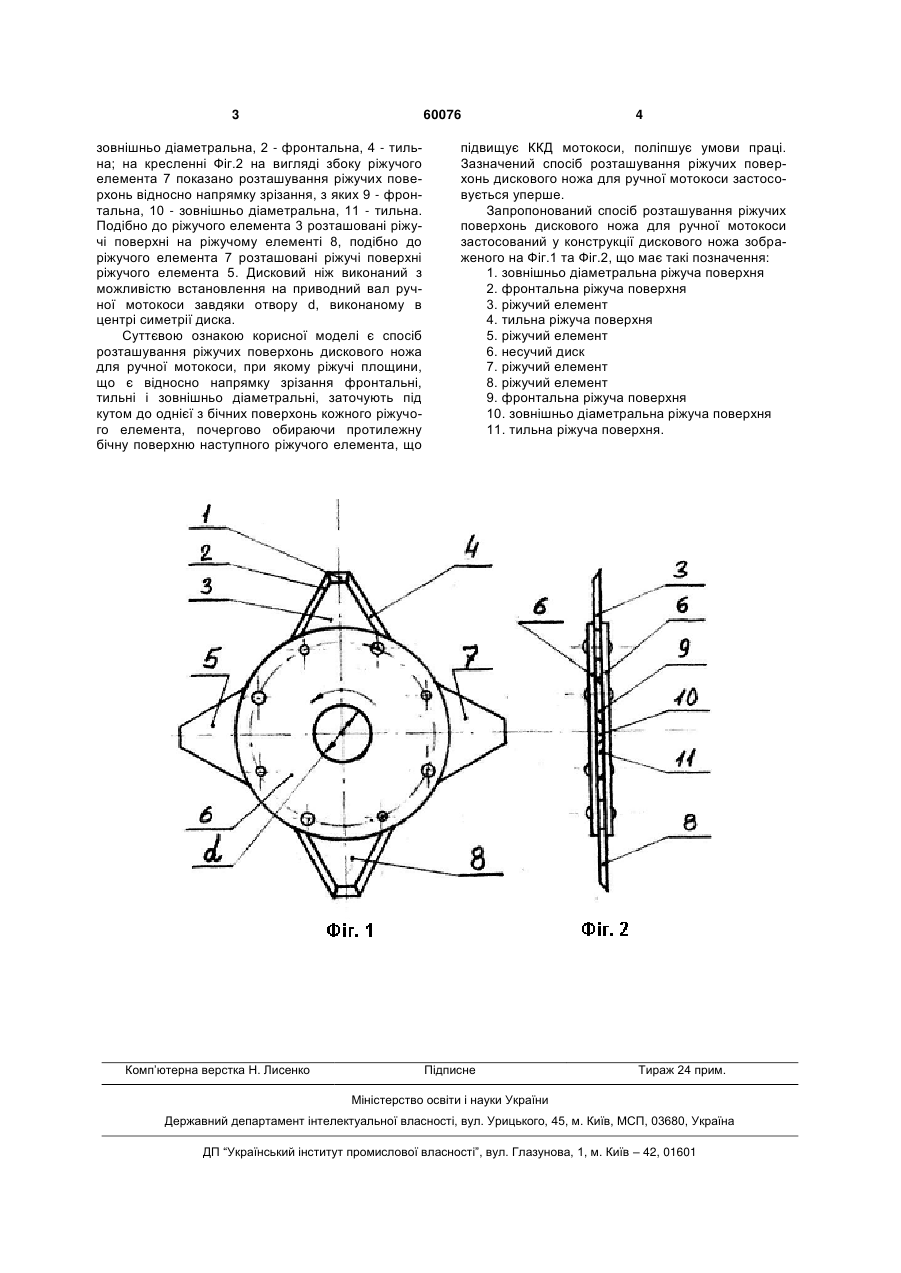

Спосіб розташування ріжучих поверхонь дискового ножа для ручної мотокоси, який відрізня 3 60076 зовнішньо діаметральна, 2 - фронтальна, 4 - тильна; на кресленні Фіг.2 на вигляді збоку ріжучого елемента 7 показано розташування ріжучих поверхонь відносно напрямку зрізання, з яких 9 - фронтальна, 10 - зовнішньо діаметральна, 11 - тильна. Подібно до ріжучого елемента 3 розташовані ріжучі поверхні на ріжучому елементі 8, подібно до ріжучого елемента 7 розташовані ріжучі поверхні ріжучого елемента 5. Дисковий ніж виконаний з можливістю встановлення на приводний вал ручної мотокоси завдяки отвору d, виконаному в центрі симетрії диска. Суттєвою ознакою корисної моделі є спосіб розташування ріжучих поверхонь дискового ножа для ручної мотокоси, при якому ріжучі площини, що є відносно напрямку зрізання фронтальні, тильні і зовнішньо діаметральні, заточують під кутом до однієї з бічних поверхонь кожного ріжучого елемента, почергово обираючи протилежну бічну поверхню наступного ріжучого елемента, що Комп’ютерна верстка Н. Лиcенко 4 підвищує ККД мотокоси, поліпшує умови праці. Зазначений спосіб розташування ріжучих поверхонь дискового ножа для ручної мотокоси застосовується уперше. Запропонований спосіб розташування ріжучих поверхонь дискового ножа для ручної мотокоси застосований у конструкції дискового ножа зображеного на Фіг.1 та Фіг.2, що має такі позначення: 1. зовнішньо діаметральна ріжуча поверхня 2. фронтальна ріжуча поверхня 3. ріжучий елемент 4. тильна ріжуча поверхня 5. ріжучий елемент 6. несучий диск 7. ріжучий елемент 8. ріжучий елемент 9. фронтальна ріжуча поверхня 10. зовнішньо діаметральна ріжуча поверхня 11. тильна ріжуча поверхня. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for arranging cutting surfaces of disk knife for hand motor scythe
Автори англійськоюPrykhodko Serhii Ivanovych
Назва патенту російськоюСпособ расположения режущих поверхностей дискового ножа для ручной мотокосы
Автори російськоюПриходько Сергей Иванович
МПК / Мітки
МПК: A01D 34/00
Мітки: ножа, дискового, розташування, мотокоси, ручної, спосіб, ріжучих, поверхонь
