Шахтна електропіч для газової цементації

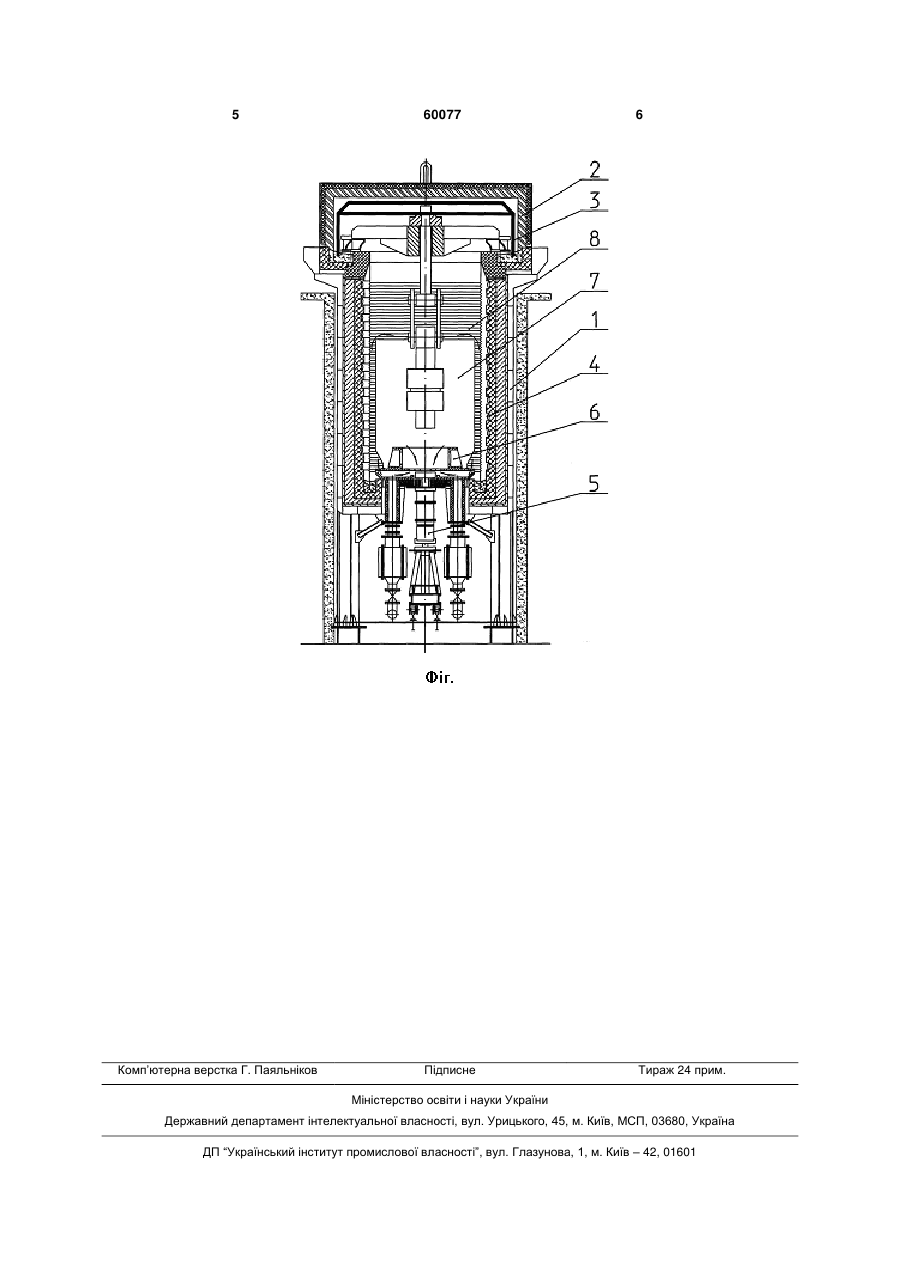

Шахтна електропіч для газової цементації, що містить футерований вогнетривким матеріалом корпус із кришкою, нагрівачі, вентилятор з напрямним апаратом, на якому розміщений внутрішній муфель і зовнішній муфель у вигляді сильфона, що розділяє шахту на дві герметичні порожнини, яка відрізняється тим, що під кришкою електропечі встановлений нефутерований ковпак, виконаний з жароміцної сталі, що герметично накриває корпус. (19) (21) u201013753 (22) 19.11.2010 (24) 10.06.2011 (46) 10.06.2011, Бюл.№ 11, 2011 р. (72) РАТІЙ СЕРГІЙ ГРИГОРИЙОВИЧ, ЧУРІКАНОВ МАКСИМ ВИКТОРОВИЧ, КАШАНСЬКИЙ ДМИТРО АНАТОЛІЙОВИЧ, ПУГОВКА ВІКТОРІЯ ВАЛЕРІЇВНА, ЛЄШАНОВ АЛЕКСІЙ АНДРІЙОВИЧ (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "НОВОКРАМАТОРСЬКИЙ МАШИНОБУДІВНИЙ ЗАВОД" 3 Внаслідок порівняльного аналізу технічного рішення, що заявляється, і прототипу встановлено, що вони мають наступні спільні ознаки: - футерований вогнетривким матеріалом корпус із кришкою; - нагрівачі; - вентилятор з напрямним апаратом; - внутрішній муфель і зовнішній муфель у вигляді сильфона, що розділяє шахту на дві герметичні порожнини, та відмітні ознаки: - під кришкою електропечі встановлений нефутерований ковпак, виконаний з жароміцної сталі, що герметично накриває корпус. Таким чином, запропонована шахтна електропіч для газової цементації має нове конструктивне виконання вузлів і деталей, нові зв'язки вузлів і деталей, а також нове розміщення їх відносно один одного. Між відмітними ознаками й технічним результатом, який досягається, існує причиннонаслідковий зв'язок. Завдяки тому, що під кришкою печі установлений нефутерований ковпак, виконаний з жароміцної сталі, який герметично накриває корпус, стало можливим створення умов для більш швидкого охолодження з виключенням різкого перепаду температур всередині печі при знятті кришки і, як наслідок, підвищення продуктивності печі. Технічне рішення, що заявляється, невідомо з рівня техніки й тому воно є новим. Технічне рішення, що заявляється, може бути промислово застосовано, тому що його технологічне й технічне виконання не має труднощів. За цим технічним рішенням виконаний технічний проект шахтної електропечі для АО НКМЗ м. Краматорськ. Таким чином, рішенню, що заявляється, може бути надана правова охорона, тому що воно є но 60077 4 вим і може бути промислово застосовано, тобто відповідає критеріям корисної моделі. Технічна суть рішення, що пропонується, пояснюється кресленням, на якому зображена шахтна електрична піч для газової цементації. Шахтна електропіч для газової цементації, яка складається із футерованого корпуса 1 з установленою на ньому футерованою кришкою 2. Під кришкою 2 корпус 1 герметично вкритий нефутерованим ковпаком 3. У корпусі 1 розташовані нагрівачі 4, вентилятор 5 з напрямним апаратом 6, внутрішній муфель 7 та зовнішній муфель 8, виконаний у вигляді сильфона. Конструкція шахтної електропечі, що пропонується, працює наступним чином. Деталь на траверсі завантажують у піч. Корпус 1 герметично вкривають ковпаком 3 і зверху встановлюють кришку 2. Потім послідовно вмикають вентилятор 5 і нагрівачі 4. При досягненні температури близько 700 °С піч продувають екзогазом. Після закінчення продувки у внутрішню порожнину печі подають технологічний газ (суміш ендогазу і природного газу) і одночасно у зовнішню порожнину подають екзогаз для захисту нагрівачів. Після закінчення цементації ендогаз і природний газ вимикають і піч продувають екзогазом. Потім вимикають екзогаз та знімають кришку 2, при цьому ковпак 3 продовжує герметично вкривати внутрішню порожнину корпуса 1, попереджуючи різкий перепад температур всередині печі. Після охолодження печі ковпак 3 знімають та виймають цементовану деталь. Таким чином, виконання шахтної електропечі для газової цементації, як запропоновано у рішенні, що заявляється, дозволяє створити умови для більш швидкого охолодження і виключення різкого перепаду температур всередині печі, що дозволяє скоротити час термообробки. 5 Комп’ютерна верстка Г. Паяльніков 60077 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
