Енергоблок атомної електростанції

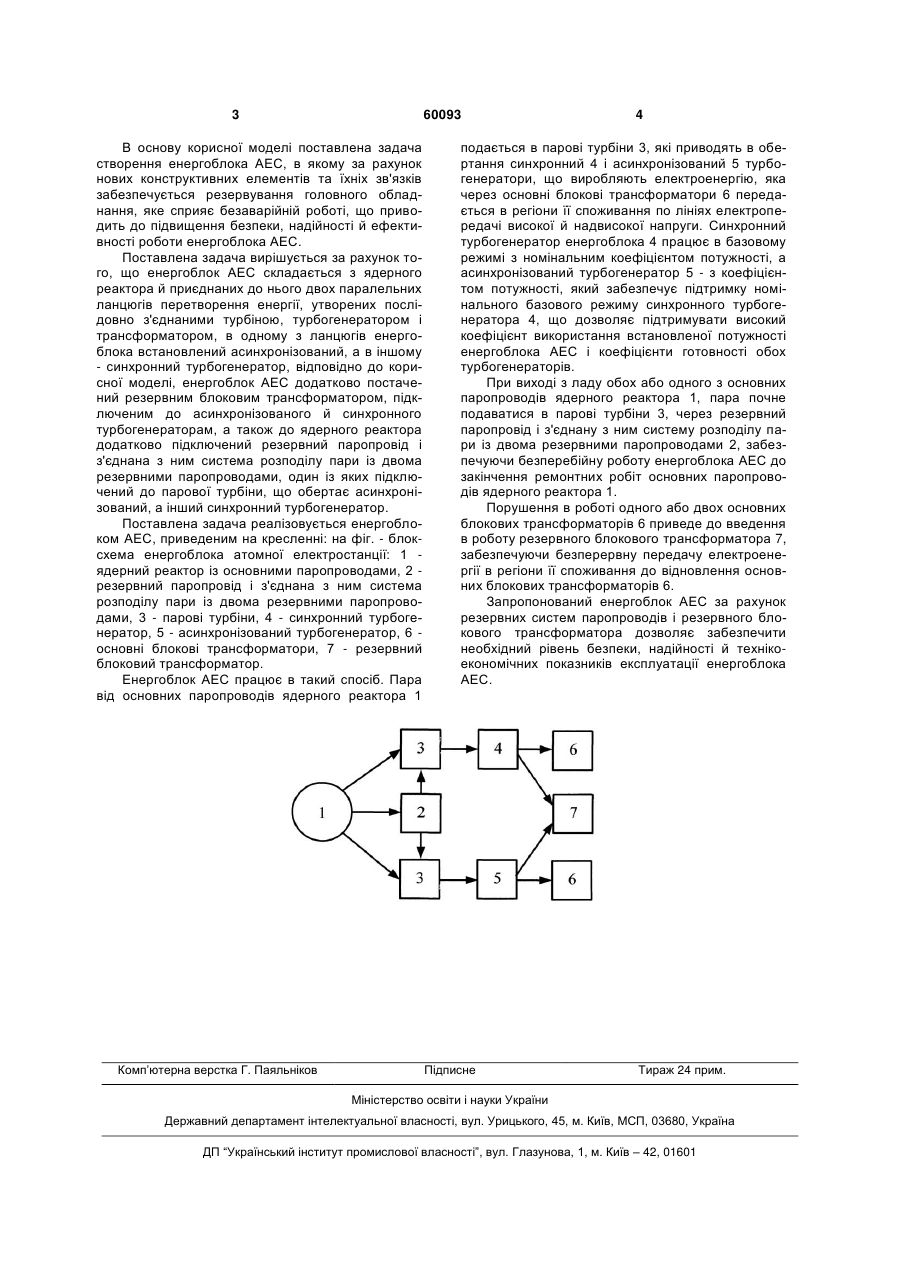

Енергоблок атомної електростанції, що містить ядерний реактор, з'єднані з ним два паралельних ланцюги перетворення енергії, утворені послідовно з'єднаними турбіною, турбогенератором і 3 60093 В основу корисної моделі поставлена задача створення енергоблока АЕС, в якому за рахунок нових конструктивних елементів та їхніх зв'язків забезпечується резервування головного обладнання, яке сприяє безаварійній роботі, що приводить до підвищення безпеки, надійності й ефективності роботи енергоблока АЕС. Поставлена задача вирішується за рахунок того, що енергоблок АЕС складається з ядерного реактора й приєднаних до нього двох паралельних ланцюгів перетворення енергії, утворених послідовно з'єднаними турбіною, турбогенератором і трансформатором, в одному з ланцюгів енергоблока встановлений асинхронізований, а в іншому - синхронний турбогенератор, відповідно до корисної моделі, енергоблок АЕС додатково постачений резервним блоковим трансформатором, підключеним до асинхронізованого й синхронного турбогенераторам, а також до ядерного реактора додатково підключений резервний паропровід і з'єднана з ним система розподілу пари із двома резервними паропроводами, один із яких підключений до парової турбіни, що обертає асинхронізований, а інший синхронний турбогенератор. Поставлена задача реалізовується енергоблоком АЕС, приведеним на кресленні: на фіг. - блоксхема енергоблока атомної електростанції: 1 ядерний реактор із основними паропроводами, 2 резервний паропровід і з'єднана з ним система розподілу пари із двома резервними паропроводами, 3 - парові турбіни, 4 - синхронний турбогенератор, 5 - асинхронізований турбогенератор, 6 основні блокові трансформатори, 7 - резервний блоковий трансформатор. Енергоблок АЕС працює в такий спосіб. Пара від основних паропроводів ядерного реактора 1 Комп’ютерна верстка Г. Паяльніков 4 подається в парові турбіни 3, які приводять в обертання синхронний 4 і асинхронізований 5 турбогенератори, що виробляють електроенергію, яка через основні блокові трансформатори 6 передається в регіони її споживання по лініях електропередачі високої й надвисокої напруги. Синхронний турбогенератор енергоблока 4 працює в базовому режимі з номінальним коефіцієнтом потужності, а асинхронізований турбогенератор 5 - з коефіцієнтом потужності, який забезпечує підтримку номінального базового режиму синхронного турбогенератора 4, що дозволяє підтримувати високий коефіцієнт використання встановленої потужності енергоблока АЕС і коефіцієнти готовності обох турбогенераторів. При виході з ладу обох або одного з основних паропроводів ядерного реактора 1, пара почне подаватися в парові турбіни 3, через резервний паропровід і з'єднану з ним систему розподілу пари із двома резервними паропроводами 2, забезпечуючи безперебійну роботу енергоблока АЕС до закінчення ремонтних робіт основних паропроводів ядерного реактора 1. Порушення в роботі одного або двох основних блокових трансформаторів 6 приведе до введення в роботу резервного блокового трансформатора 7, забезпечуючи безперервну передачу електроенергії в регіони її споживання до відновлення основних блокових трансформаторів 6. Запропонований енергоблок АЕС за рахунок резервних систем паропроводів і резервного блокового трансформатора дозволяє забезпечити необхідний рівень безпеки, надійності й технікоекономічних показників експлуатації енергоблока АЕС. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
