Пристрій для наладки станцій керування заглибними насосними агрегатами
Номер патенту: 60121
Опубліковано: 10.06.2011
Формула / Реферат
Пристрій для наладки станцій керування заглибними насосними агрегатами, що включає трансформатор, автотрансформатор, обмотки датчиків струму і амперметр, який відрізняється тим, що встановлені знижувальний однофазний трансформатор і однофазний автотрансформатор, обмотки датчиків струму включені між собою послідовно.
Текст

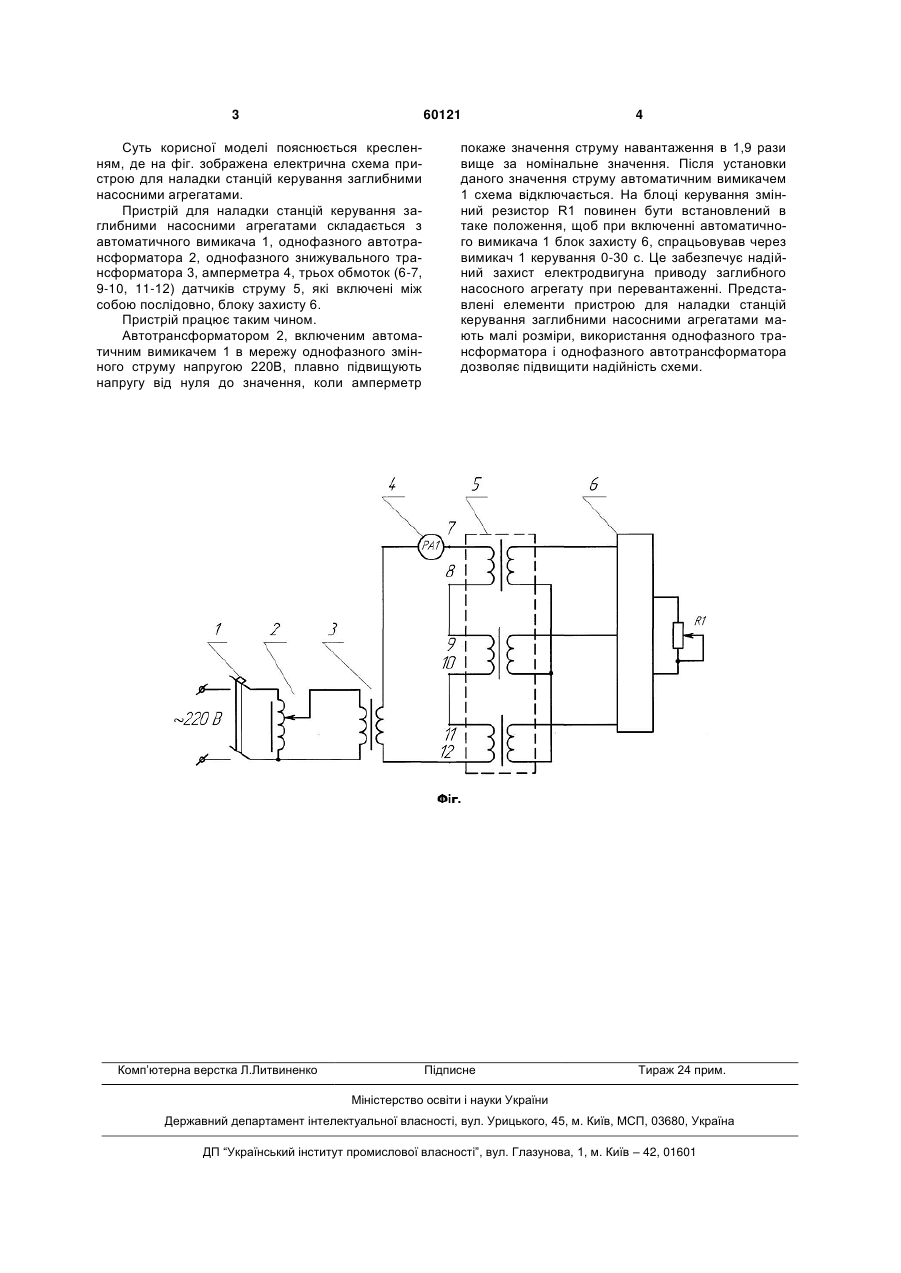

Пристрій для наладки станцій керування заглибними насосними агрегатами, що включає трансформатор, автотрансформатор, обмотки датчиків струму і амперметр, який відрізняється тим, що встановлені знижувальний однофазний трансформатор і однофазний автотрансформатор, обмотки датчиків струму включені між собою послідовно. (19) (21) u201014115 (22) 26.11.2010 (24) 10.06.2011 (46) 10.06.2011, Бюл.№ 11, 2011 р. (72) ЗАЙЦЕВ БОРИС ВАСИЛЬОВИЧ, ТРОЦ АНАТОЛІЙ ВІКТОРОВИЧ (73) ТАВРІЙСЬКИЙ ДЕРЖАВНИЙ АГРОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ 3 60121 Суть корисної моделі пояснюється кресленням, де на фіг. зображена електрична схема пристрою для наладки станцій керування заглибними насосними агрегатами. Пристрій для наладки станцій керування заглибними насосними агрегатами складається з автоматичного вимикача 1, однофазного автотрансформатора 2, однофазного знижувального трансформатора 3, амперметра 4, трьох обмоток (6-7, 9-10, 11-12) датчиків струму 5, які включені між собою послідовно, блоку захисту 6. Пристрій працює таким чином. Автотрансформатором 2, включеним автоматичним вимикачем 1 в мережу однофазного змінного струму напругою 220В, плавно підвищують напругу від нуля до значення, коли амперметр Комп’ютерна верстка Л.Литвиненко 4 покаже значення струму навантаження в 1,9 рази вище за номінальне значення. Після установки даного значення струму автоматичним вимикачем 1 схема відключається. На блоці керування змінний резистор R1 повинен бути встановлений в таке положення, щоб при включенні автоматичного вимикача 1 блок захисту 6, спрацьовував через вимикач 1 керування 0-30 с. Це забезпечує надійний захист електродвигуна приводу заглибного насосного агрегату при перевантаженні. Представлені елементи пристрою для наладки станцій керування заглибними насосними агрегатами мають малі розміри, використання однофазного трансформатора і однофазного автотрансформатора дозволяє підвищити надійність схеми. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for fettling control station with depth pumping units
Автори англійськоюZaitsev Borys Vasyliovych, Trots Anatolii Viktorovych
Назва патенту російськоюУстройство для наладки станций управления глубинными насосными агрегатами
Автори російськоюЗайцев Борис Васильевич, Троц Анатолий Викторович
МПК / Мітки
МПК: G05F 1/335
Мітки: керування, насосними, пристрій, станцій, наладки, агрегатами, заглибними
Код посилання
