Система автоматичного керування насосними агрегатами

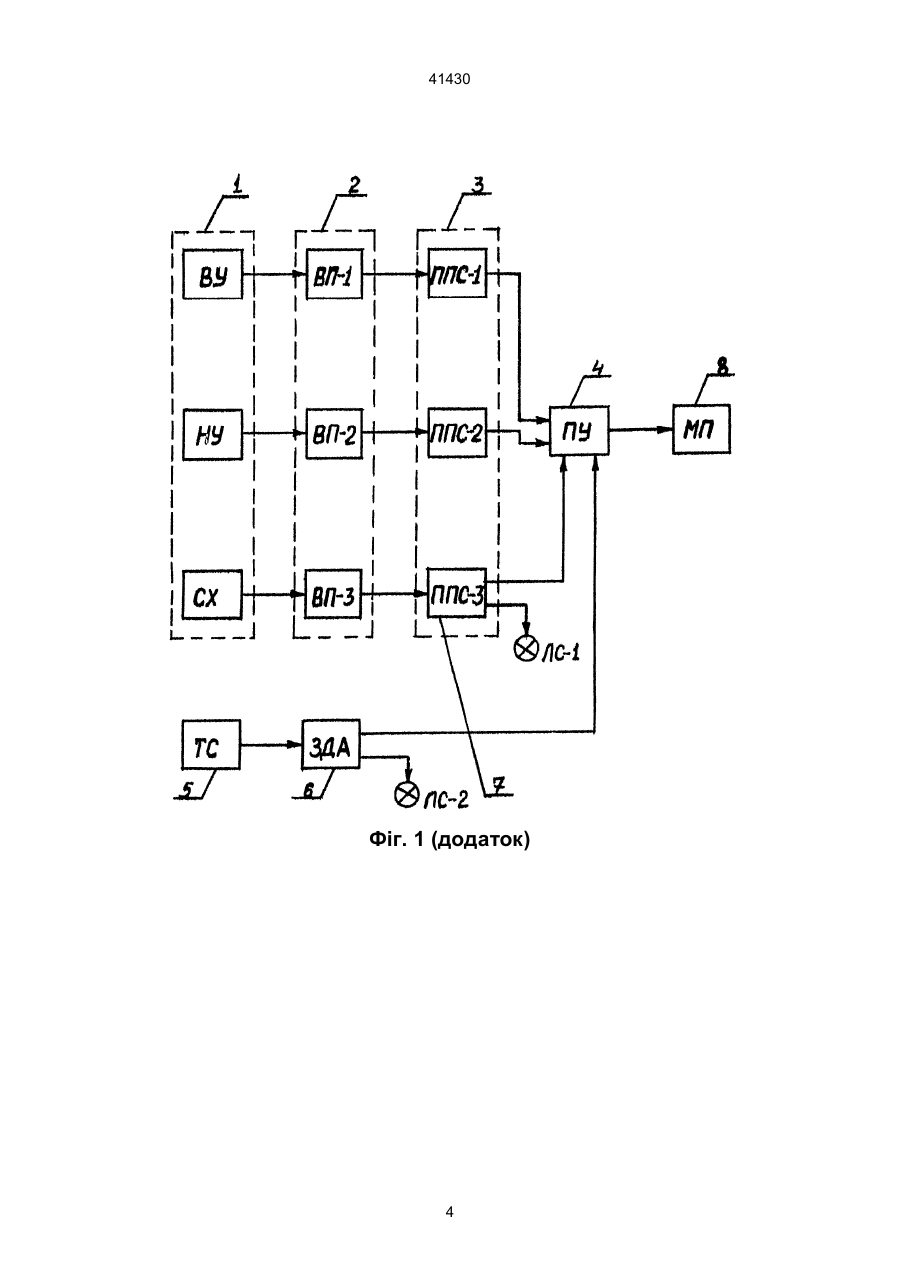

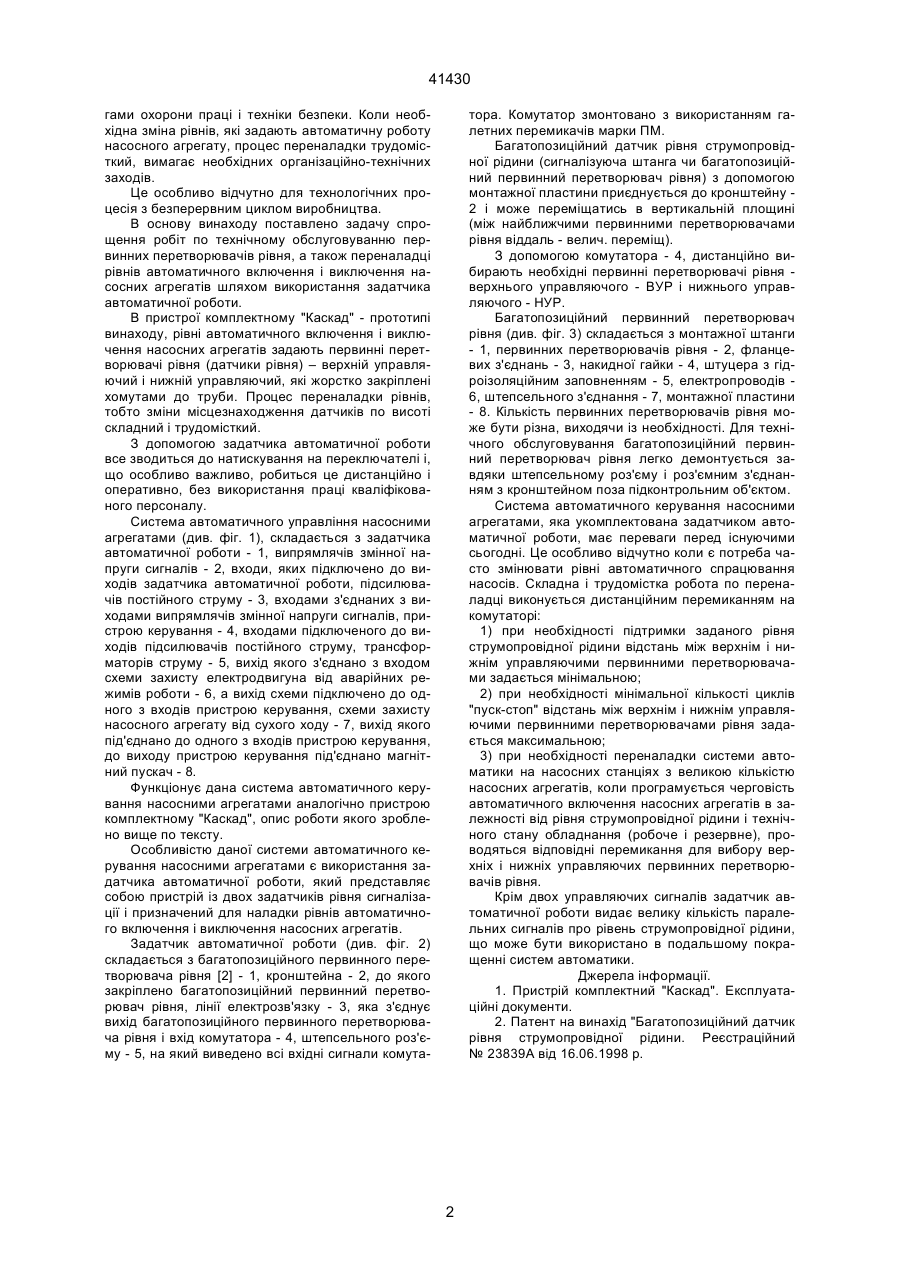

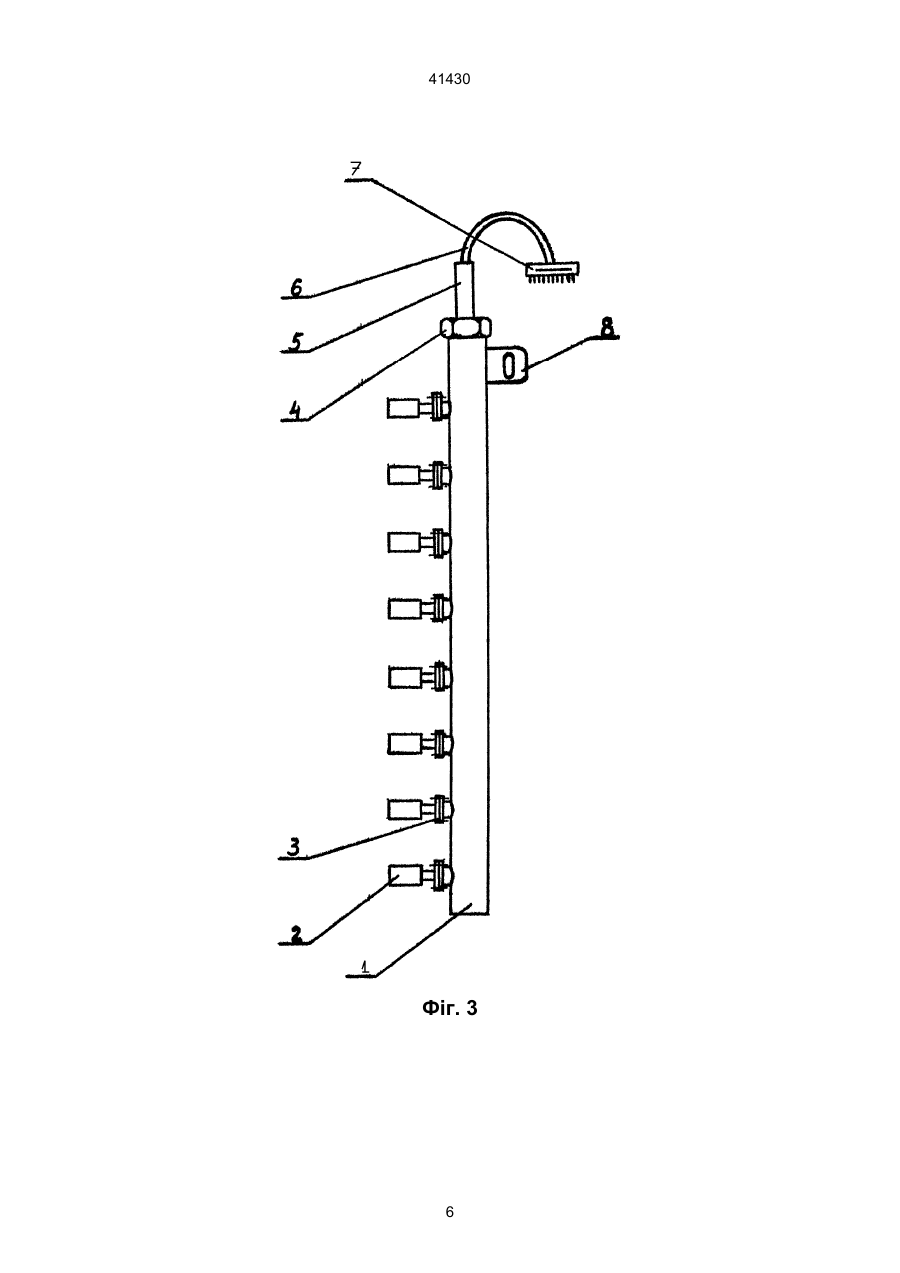

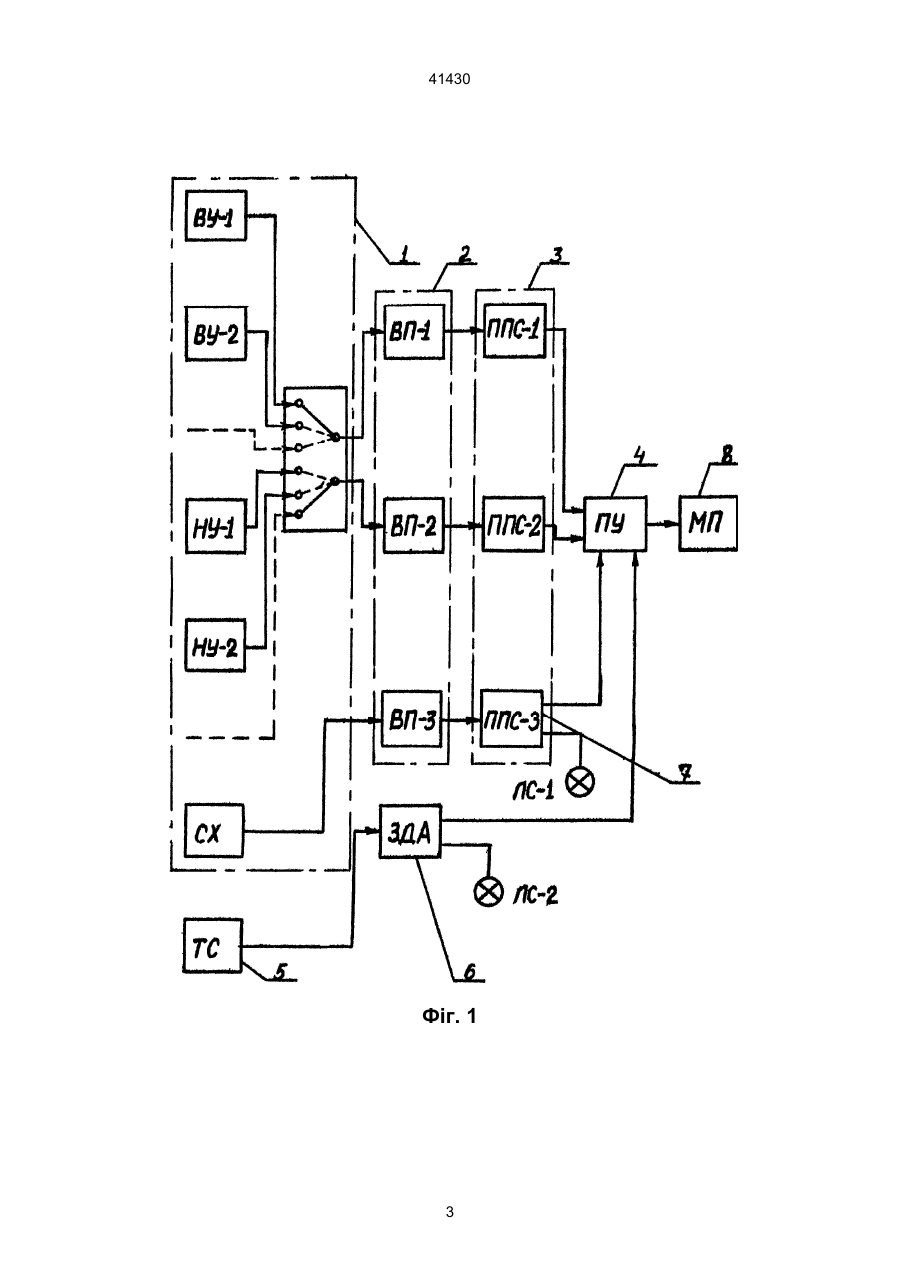

1. Система автоматичного керування насосними агрегатами, яка складається з випрямлячів змінної напруги сигналів, підсилювачів постійного струму, входами з'єднаних з виходами випрямлячів змінної напруги сигналів, пристрою керування, входами з'єднаного з виходами випрямлячів змінної напруги сигналів, виходом схеми захисту електродвигуна від аварійних режимів роботи, вхід якої 41430 гами охорони праці і техніки безпеки. Коли необхідна зміна рівнів, які задають автоматичну роботу насосного агрегату, процес переналадки трудомісткий, вимагає необхідних організаційно-технічних заходів. Це особливо відчутно для технологічних процесія з безперервним циклом виробництва. В основу винаходу поставлено задачу спрощення робіт по технічному обслуговуванню первинних перетворювачів рівня, а також переналадці рівнів автоматичного включення і виключення насосних агрегатів шляхом використання задатчика автоматичної роботи. В пристрої комплектному "Каскад" - прототипі винаходу, рівні автоматичного включення і виключення насосних агрегатів задають первинні перетворювачі рівня (датчики рівня) – верхній управляючий і нижній управляючий, які жорстко закріплені хомутами до труби. Процес переналадки рівнів, тобто зміни місцезнаходження датчиків по висоті складний і трудомісткий. З допомогою задатчика автоматичної роботи все зводиться до натискування на переключателі і, що особливо важливо, робиться це дистанційно і оперативно, без використання праці кваліфікованого персоналу. Система автоматичного управління насосними агрегатами (див. фіг. 1), складається з задатчика автоматичної роботи - 1, випрямлячів змінної напруги сигналів - 2, входи, яких підключено до виходів задатчика автоматичної роботи, підсилювачів постійного струму - 3, входами з'єднаних з виходами випрямлячів змінної напруги сигналів, пристрою керування - 4, входами підключеного до виходів підсилювачів постійного струму, трансформаторів струму - 5, вихід якого з'єднано з входом схеми захисту електродвигуна від аварійних режимів роботи - 6, а вихід схеми підключено до одного з входів пристрою керування, схеми захисту насосного агрегату від сухого ходу - 7, вихід якого під'єднано до одного з входів пристрою керування, до виходу пристрою керування під'єднано магнітний пускач - 8. Функціонує дана система автоматичного керування насосними агрегатами аналогічно пристрою комплектному "Каскад", опис роботи якого зроблено вище по тексту. Особливістю даної системи автоматичного керування насосними агрегатами є використання задатчика автоматичної роботи, який представляє собою пристрій із двох задатчиків рівня сигналізації і призначений для наладки рівнів автоматичного включення і виключення насосних агрегатів. Задатчик автоматичної роботи (див. фіг. 2) складається з багатопозиційного первинного перетворювача рівня [2] - 1, кронштейна - 2, до якого закріплено багатопозиційний первинний перетворювач рівня, лінії електрозв'язку - 3, яка з'єднує вихід багатопозиційного первинного перетворювача рівня і вхід комутатора - 4, штепсельного роз'єму - 5, на який виведено всі вхідні сигнали комута тора. Комутатор змонтовано з використанням галетних перемикачів марки ПМ. Багатопозиційний датчик рівня струмопровідної рідини (сигналізуюча штанга чи багатопозиційний первинний перетворювач рівня) з допомогою монтажної пластини приєднується до кронштейну 2 і може переміщатись в вертикальній площині (між найближчими первинними перетворювачами рівня віддаль - велич. переміщ). З допомогою комутатора - 4, дистанційно вибирають необхідні первинні перетворювачі рівня верхнього управляючого - ВУР і нижнього управляючого - НУР. Багатопозиційний первинний перетворювач рівня (див. фіг. 3) складається з монтажної штанги - 1, первинних перетворювачів рівня - 2, фланцевих з'єднань - 3, накидної гайки - 4, штуцера з гідроізоляційним заповненням - 5, електропроводів 6, штепсельного з'єднання - 7, монтажної пластини - 8. Кількість первинних перетворювачів рівня може бути різна, виходячи із необхідності. Для технічного обслуговування багатопозиційний первинний перетворювач рівня легко демонтується завдяки штепсельному роз'єму і роз'ємним з'єднанням з кронштейном поза підконтрольним об'єктом. Система автоматичного керування насосними агрегатами, яка укомплектована задатчиком автоматичної роботи, має переваги перед існуючими сьогодні. Це особливо відчутно коли є потреба часто змінювати рівні автоматичного спрацювання насосів. Складна і трудомістка робота по переналадці виконується дистанційним перемиканням на комутаторі: 1) при необхідності підтримки заданого рівня струмопровідної рідини відстань між верхнім і нижнім управляючими первинними перетворювачами задається мінімальною; 2) при необхідності мінімальної кількості циклів "пуск-стоп" відстань між верхнім і нижнім управляючими первинними перетворювачами рівня задається максимальною; 3) при необхідності переналадки системи автоматики на насосних станціях з великою кількістю насосних агрегатів, коли програмується черговість автоматичного включення насосних агрегатів в залежності від рівня струмопровідної рідини і технічного стану обладнання (робоче і резервне), проводяться відповідні перемикання для вибору верхніх і нижніх управляючих первинних перетворювачів рівня. Крім двох управляючих сигналів задатчик автоматичної роботи видає велику кількість паралельних сигналів про рівень струмопровідної рідини, що може бути використано в подальшому покращенні систем автоматики. Джерела інформації. 1. Пристрій комплектний "Каскад". Експлуатаційні документи. 2. Патент на винахід "Багатопозиційний датчик рівня струмопровідної рідини. Реєстраційний № 23839А від 16.06.1998 р. 2 41430 Фіг. 1 3 41430 Фіг. 1 (додаток) 4 41430 Фіг. 2 5 41430 Фіг. 3 6 41430 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 7
