Прутковий конвеєр
Номер патенту: 60187
Опубліковано: 10.06.2011
Автори: Власюк Анатолій Павлович, Ловейкін Вячеслав Сергійович, Коробко Микола Миколайович
Формула / Реферат
Прутковий конвеєр, що містить нескінченне пруткове полотно, яке рухається безперервно навколо двох валів із зірочками, один з яких є приводним, який відрізняється тим, що пруток змонтований з відповідним кроком на канатному тяговому органі за допомогою спеціальних хомутів, затиснутих гайкою, загвинченою по різьбі, утвореною на прутку із необхідним зусиллям.
Текст

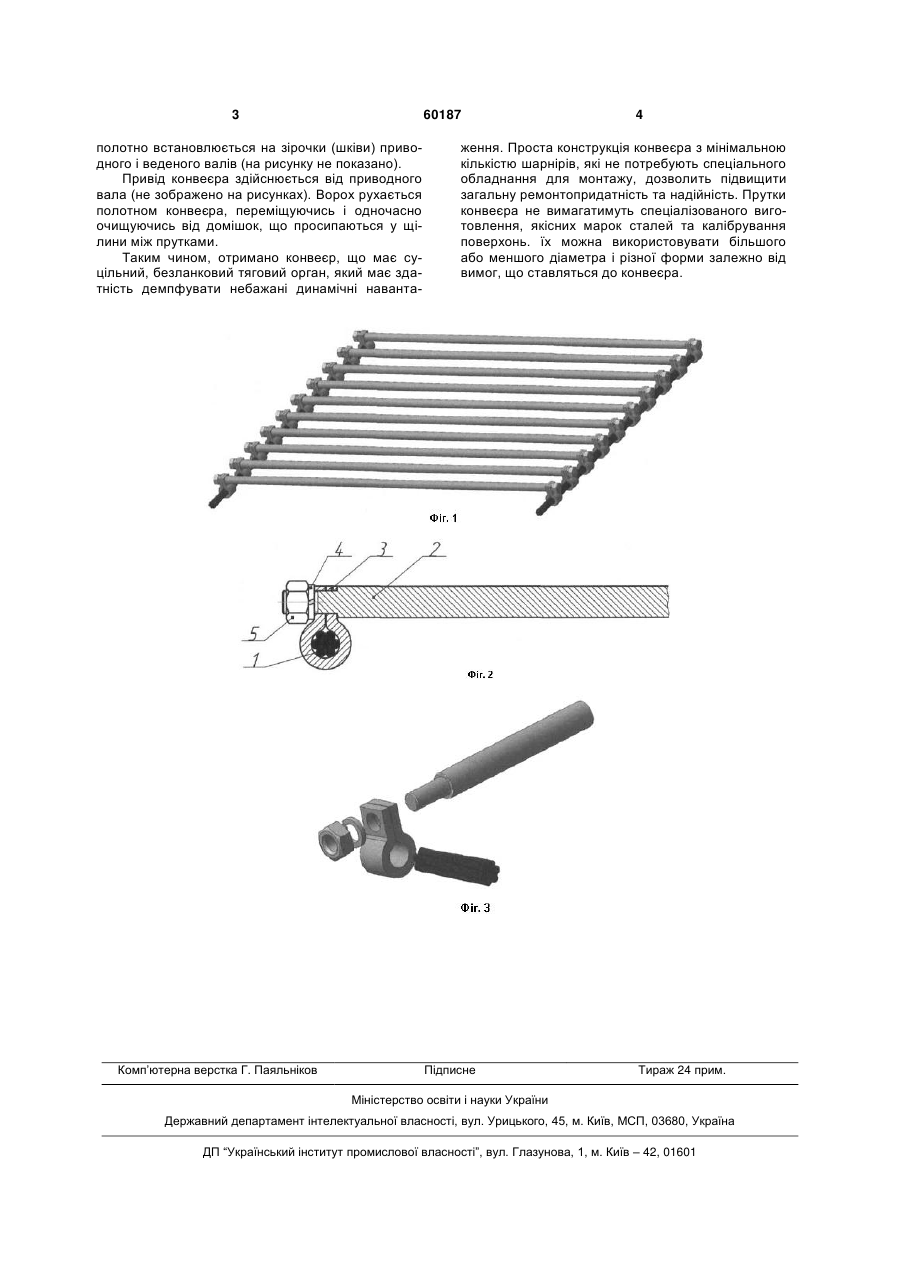

Прутковий конвеєр, що містить нескінченне пруткове полотно, яке рухається безперервно навколо двох валів із зірочками, один з яких є приводним, який відрізняється тим, що пруток змонтований з відповідним кроком на канатному тяговому органі за допомогою спеціальних хомутів, затиснутих гайкою, загвинченою по різьбі, утвореною на прутку із необхідним зусиллям. (19) (21) u201014632 (22) 06.12.2010 (24) 10.06.2011 (46) 10.06.2011, Бюл.№ 11, 2011 р. (72) ЛОВЕЙКІН ВЯЧЕСЛАВ СЕРГІЙОВИЧ, КОРОБКО МИКОЛА МИКОЛАЙОВИЧ, ВЛАСЮК АНАТОЛІЙ ПАВЛОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ БІОРЕСУРСІВ І ПРИРОДОКОРИСТУВАННЯ УКРАЇНИ 3 60187 полотно встановлюється на зірочки (шківи) приводного і веденого валів (на рисунку не показано). Привід конвеєра здійснюється від приводного вала (не зображено на рисунках). Ворох рухається полотном конвеєра, переміщуючись і одночасно очищуючись від домішок, що просипаються у щілини між прутками. Таким чином, отримано конвеєр, що має суцільний, безланковий тяговий орган, який має здатність демпфувати небажані динамічні наванта Комп’ютерна верстка Г. Паяльніков 4 ження. Проста конструкція конвеєра з мінімальною кількістю шарнірів, які не потребують спеціального обладнання для монтажу, дозволить підвищити загальну ремонтопридатність та надійність. Прутки конвеєра не вимагатимуть спеціалізованого виготовлення, якісних марок сталей та калібрування поверхонь. їх можна використовувати більшого або меншого діаметра і різної форми залежно від вимог, що ставляться до конвеєра. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRod conveyer
Автори англійськоюLoveikin Viacheslav Serhiiovych, Korobko Mykola Mykolaiovych, Vlasiuk Anatolii Pavlovych
Назва патенту російськоюПрутковый конвейер
Автори російськоюЛовейкин Вячеслав Сергеевич, Коробко Николай Николаевич, Власюк Анатолий Павлович
МПК / Мітки
МПК: A01D 17/00
Код посилання
<a href="https://ua.patents.su/2-60187-prutkovijj-konveehr.html" target="_blank" rel="follow" title="База патентів України">Прутковий конвеєр</a>
Прутковий конвеєр
Номер патенту: 60186
Опубліковано: 10.06.2011
Автори: Власюк Анатолій Павлович, Ловейкін Вячеслав Сергійович, Коробко Микола Миколайович
МПК: A01D 17/00
Формула / Реферат:
Прутковий конвеєр, що містить нескінченне пруткове полотно, яке рухається безперервно навколо двох валів із зірочками, один з яких є приводним, який відрізняється тим, що пруток змонтований з відповідним кроком на канатному тяговому органі за допомогою спеціальних хомутів, затиснутих болтом та одночасно приєднаних до прутків болтовим з'єднанням.
Прутковий конвеєр
Номер патенту: 49456
Опубліковано: 26.04.2010
Автори: Ловейкін Вячеслав Сергійович, Коробко Микола Миколайович
МПК: A01D 17/00
Формула / Реферат:
Прутковий конвеєр, що містить нескінченне пруткове полотно, яке рухається безперервно навколо двох валів із зірочками, один з яких є приводним, який відрізняється тим, що зубчасті колеса приводу конвеєра виготовлені еліптичної форми та встановлені на валах приводу, забезпечуючи циклічно-змінний обертовий рух ведучого валу конвеєра.
Прутковий конвеєр
Номер патенту: 60185
Опубліковано: 10.06.2011
Автори: Власюк Анатолій Павлович, Коробко Микола Миколайович, Ловейкін Вячеслав Сергійович
МПК: A01D 17/00
Формула / Реферат:
Прутковий конвеєр, що містить нескінченне пруткове полотно, яке рухається безперервно навколо двох валів із зірочками, один з яких є приводним, який відрізняється тим, що пруток змонтований з відповідним кроком на канатному тяговому органі за допомогою спеціальних пазів у розширеннях, сформованих на кінцях прутків, які зафіксовані від повздовжнього зміщення затисканням паза за допомогою болтового з'єднання.
Прутковий конвеєр
Номер патенту: 49457
Опубліковано: 26.04.2010
Автори: Ловейкін Вячеслав Сергійович, Коробко Микола Миколайович
МПК: A01D 17/00
Формула / Реферат:
Прутковий конвеєр, що містить нескінченне пруткове полотно, яке рухається безперервно навколо двох валів із зірочками, один з яких є приводним, який відрізняється тим, що приводний вал конвеєра з'єднаний з валом приводу через одинарну шарнірну муфту із кутом нахилу між валами 40-45°.
Прутковий конвеєр
Номер патенту: 44506
Опубліковано: 12.10.2009
Автори: Ловейкін Вячеслав Сергійович, Коробко Микола Миколайович
МПК: A01D 17/10
Формула / Реферат:
Прутковий конвеєр, що містить нескінченне пруткове полотно, яке рухається безперервно навколо двох валів із зірочками, один з яких є приводним, який відрізняється тим, що привод конвеєра здійснено через важільний чотириланковий механізм, шатун якого з'єднано з приводною зірочкою із зміщенням відносно осі її обертання.
