П’єзоелектричний трансформатор
Номер патенту: 60314
Опубліковано: 10.06.2011
Автори: Філімонов Сергій Олександрович, Куницька Лариса Георгіївна, Шарапов Валерій Михайлович
Формула / Реферат
П'єзоелектричний трансформатор, який містить п'єзоелемент у вигляді паралелепіпеда з вхідною та вихідною системами електродів, які розташовані на гранях паралелепіпеда перпендикулярно вектору поляризації, генератор та індикатор, який відрізняється тим, що кількість електродів вихідної системи електродів на одній з граней більша на один електрод, ніж на іншій, причому електроди розміщені таким чином, що їх проекції на протилежну грань розташовані на вільній від інших електродів поверхні.
Текст

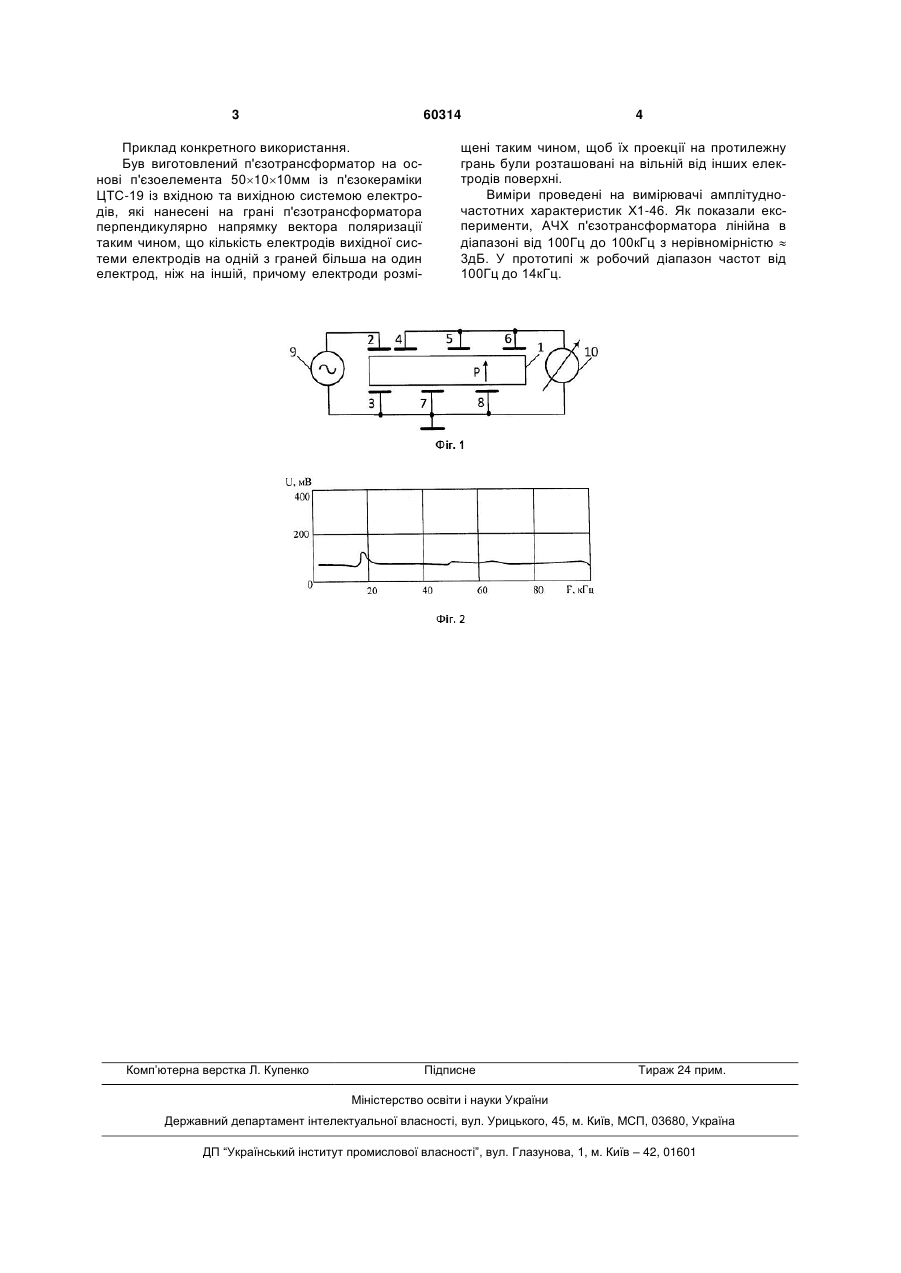

П'єзоелектричний трансформатор, який містить п'єзоелемент у вигляді паралелепіпеда з вхі 3 60314 Приклад конкретного використання. Був виготовлений п'єзотрансформатор на основі п'єзоелемента 501010мм із п'єзокераміки ЦТС-19 із вхідною та вихідною системою електродів, які нанесені на грані п'єзотрансформатора перпендикулярно напрямку вектора поляризації таким чином, що кількість електродів вихідної системи електродів на одній з граней більша на один електрод, ніж на іншій, причому електроди розмі Комп’ютерна верстка Л. Купенко 4 щені таким чином, щоб їх проекції на протилежну грань були розташовані на вільній від інших електродів поверхні. Виміри проведені на вимірювачі амплітудночастотних характеристик X1-46. Як показали експерименти, АЧХ п'єзотрансформатора лінійна в діапазоні від 100Гц до 100кГц з нерівномірністю 3дБ. У прототипі ж робочий діапазон частот від 100Гц до 14кГц. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric transformer
Автори англійськоюSharapov Valerii Mykhailovych, Kunytska Larysa Heorhiivna, Filimonov Serhii Oleksandrovych
Назва патенту російськоюПьезоэлектрический трансформатор
Автори російськоюШарапов Валерий Михайлович, Куницкая Лариса Георгиевна, Филимонов Сергей Александрович
МПК / Мітки
МПК: H01F 30/00
Мітки: трансформатор, п'єзоелектричний
