П’єзоелектричний трансформатор
Номер патенту: 62728
Опубліковано: 15.12.2003
Автори: Шарапов Валерій Михайлович, Мусієнко Максим Павлович, Шарапова Олена Валеріївна
Формула / Реферат
П’єзоелектричний трансформатор, що містить п’єзоелемент у вигляді паралелепіпеда з поперечною поляризацією і з двома системами електродів, причому вхідна система електродів розташована на гранях паралелепіпеда перпендикулярно вектору поляризації, який відрізняється тим, що вихідна система електродів п’єзотрансформатора розташована на гранях паралелепіпеда паралельно напрямку вектора поляризації.
Текст

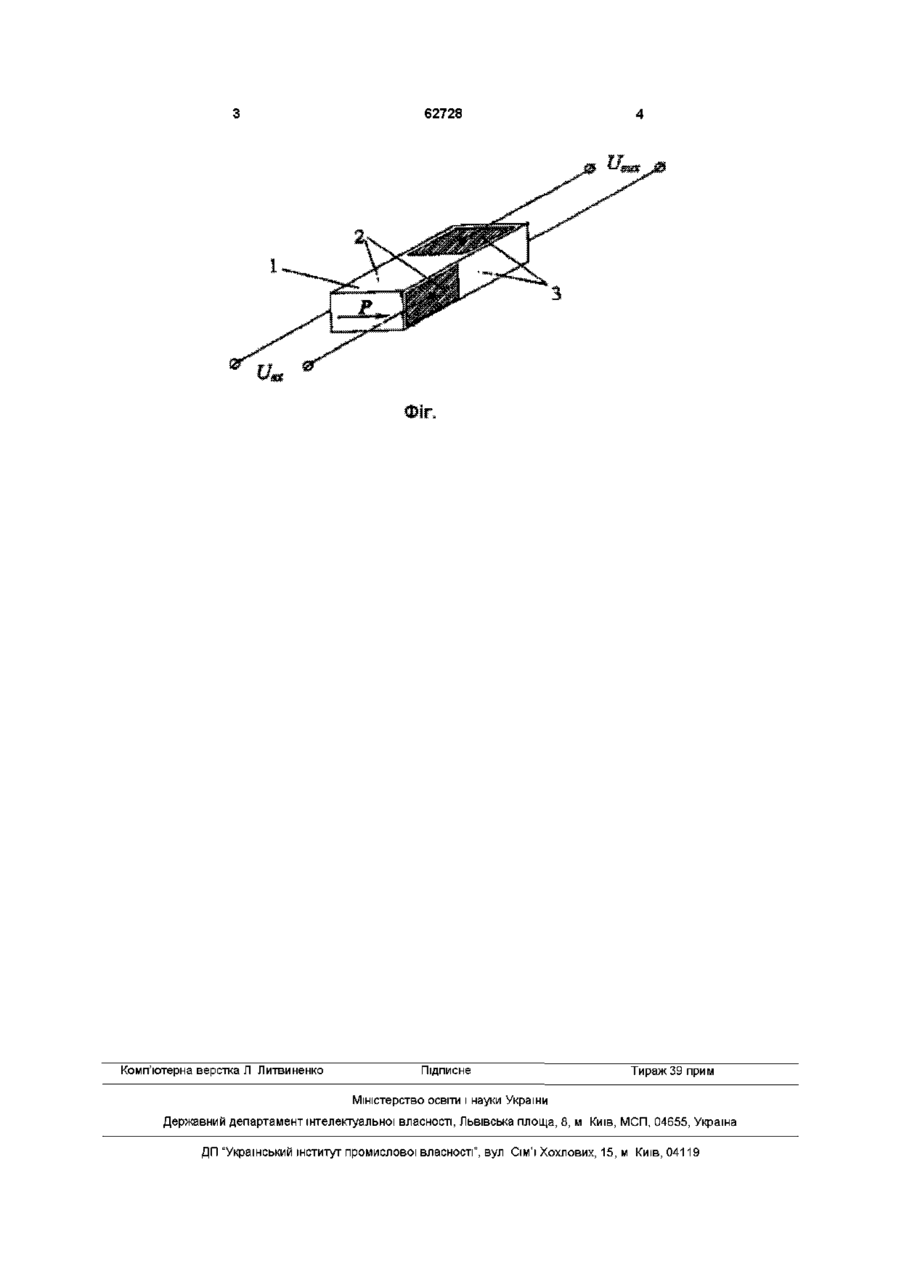

П'єзоелектричний трансформатор, що містить п'єзоелемент у вигляді паралелепіпеда з поперечною поляризацією і з двома системами електродів, причому вхідна система електродів розташована на гранях паралелепіпеда перпендикулярно вектору поляризації, який відрізняється тим, що вихідна система електродів п'єзотрансформатора розташована на гранях паралелепіпеда паралельно напрямку вектора поляризації Зазначена ознака є необхідною і достатньою для досягнення технічного результату Технічним результатом винаходу є розширення робочого діапазону частот Винахід пояснюється кресленнями, де - на фіг 1 - показана конструкція п'єзотрансформатора, що заявляється П'єзотрансформатор містить п'єзоелемент 1 у вигляді паралелепіпеда з поперечною поляризацією з двома системами електродів - вхідною 2, що розташована перпендикулярно напрямку поляризації (як у прототипу) і вихідною 3, що розташована на гранях паралелепіпеда паралельно напрямку вектора поляризації Експериментально встановлено, що саме таке розташування вихідної системи електродів лінеаризує амплітудно-частотну характеристику п'єзотрансформатора і розширює, таким чином, робочий діапазон частот Приклад конкретного застосування Був виготовлений п'єзотрансформатор на основі п'єзоелемента 50x10x10мм із п'єзокераміки ЦТС-19 із вхідною системою електродів 25x10мм, яка розташована на гранях паралелепіпеда перпендикулярно напрямку вектора поляризації і з вихідною системою електродів 25x10мм, яка розташована на гранях паралелепіпеда паралельно напрямку вектора поляризації Виміри проведені на вимірювачі амплітудночастотних характеристик ХІ-46 Як показали експерименти, АЧХ перетворювача лінійна в діапазоні частот від 10Гц до 70кГц 00 (О 62728 Комп'ютерна верстка Л Литвиненко Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric transformer
Автори англійськоюMusiienko Maksym Pavlovych, Sharapov Valeriy Mykhaylovych, Sharapova Olena Valeriivna
Назва патенту російськоюПьезоэлектрический трансформатор
Автори російськоюМусиенко Максим Павлович, Шарапов Валерий Михайлович, Шарапова Елена Валерьевна
МПК / Мітки
МПК: H01F 38/22
Мітки: трансформатор, п'єзоелектричний
Код посилання
<a href="https://ua.patents.su/2-62728-pehzoelektrichnijj-transformator.html" target="_blank" rel="follow" title="База патентів України">П’єзоелектричний трансформатор</a>
П’єзоелектричний трансформатор
Номер патенту: 62729
Опубліковано: 15.12.2003
Автори: Шарапов Валерій Михайлович, Шарапова Олена Валеріївна, Мусієнко Максим Павлович
МПК: H01F 38/22
Мітки: п'єзоелектричний, трансформатор
Формула / Реферат:
П'єзоелектричний трансформатор, що містить п'єзоелемент у вигляді паралелепіпеда з поперечною поляризацією і з двома системами електродів, причому вихідна система електродів розташована на гранях паралелепіпеда перпендикулярно вектору поляризації, який відрізняється тим, що вхідна система електродів п'єзотрансформатора розташована на гранях паралелепіпеда паралельно з напрямком вектора поляризації.
П’єзоелектричний трансформатор
Номер патенту: 61807
Опубліковано: 17.11.2003
Автори: Мусієнко Максим Павлович, Шарапов Валерій Михайлович
МПК: H01F 38/22
Мітки: п'єзоелектричний, трансформатор
Формула / Реферат:
П'єзоелектричний трансформатор, що містить п'єзоелемент у вигляді паралелепіпеда з вхідною і вихідною системами електродів, причому вхідна система електродів розташована на гранях паралелепіпеда перпендикулярно вектору поляризації, який відрізняється тим, що вихідна система електродів розташована на торцевих поверхнях п'єзоелемента.
П’єзоелектричний трансформатор
Номер патенту: 61809
Опубліковано: 17.11.2003
Автори: Шарапов Валерій Михайлович, Мусієнко Максим Павлович
МПК: H01F 38/22
Мітки: п'єзоелектричний, трансформатор
Формула / Реферат:
П'єзоелектричний трансформатор, що містить п'єзоелемент у вигляді паралелепіпеда з вхідною і вихідною системами електродів, причому вихідна система електродів розташована на гранях паралелепіпеда перпендикулярно вектору поляризації, який відрізняється тим, що вхідна система електродів розташована на торцевих поверхнях п'єзоелемента.
П’єзоелектричний трансформатор
Номер патенту: 62727
Опубліковано: 15.12.2003
Автори: Мусієнко Максим Павлович, Шарапов Валерій Михайлович
МПК: H01F 38/22
Мітки: трансформатор, п'єзоелектричний
Формула / Реферат:
П'єзоелектричний трансформатор, що містить п'єзоелемент у вигляді паралелепіпеда з вхідною і вихідною системами електродів, які розташовані на гранях паралелепіпеда перпендикулярно вектору поляризації, який відрізняється тим, що вихідна система електродів розташована таким чином, що проекція одного з електродів на протилежну грань розташована на вільній від іншого електрода поверхні.
П’єзоелектричний трансформатор
Номер патенту: 61808
Опубліковано: 17.11.2003
Автори: Мусієнко Максим Павлович, Шарапов Валерій Михайлович
МПК: H01F 38/22
Мітки: трансформатор, п'єзоелектричний
Формула / Реферат:
П'єзоелектричний трансформатор, що містить п'єзоелемент у вигляді паралелепіпеда з вхідною і вихідною системами електродів, які розташовані на гранях паралелепіпеда перпендикулярно вектору поляризації, який відрізняється тим, що вхідна система електродів розташована таким чином, що проекція одного з електродів на протилежну грань розташована на вільній від іншого електрода поверхні.
