Пристрій магнітного запису-відтворення

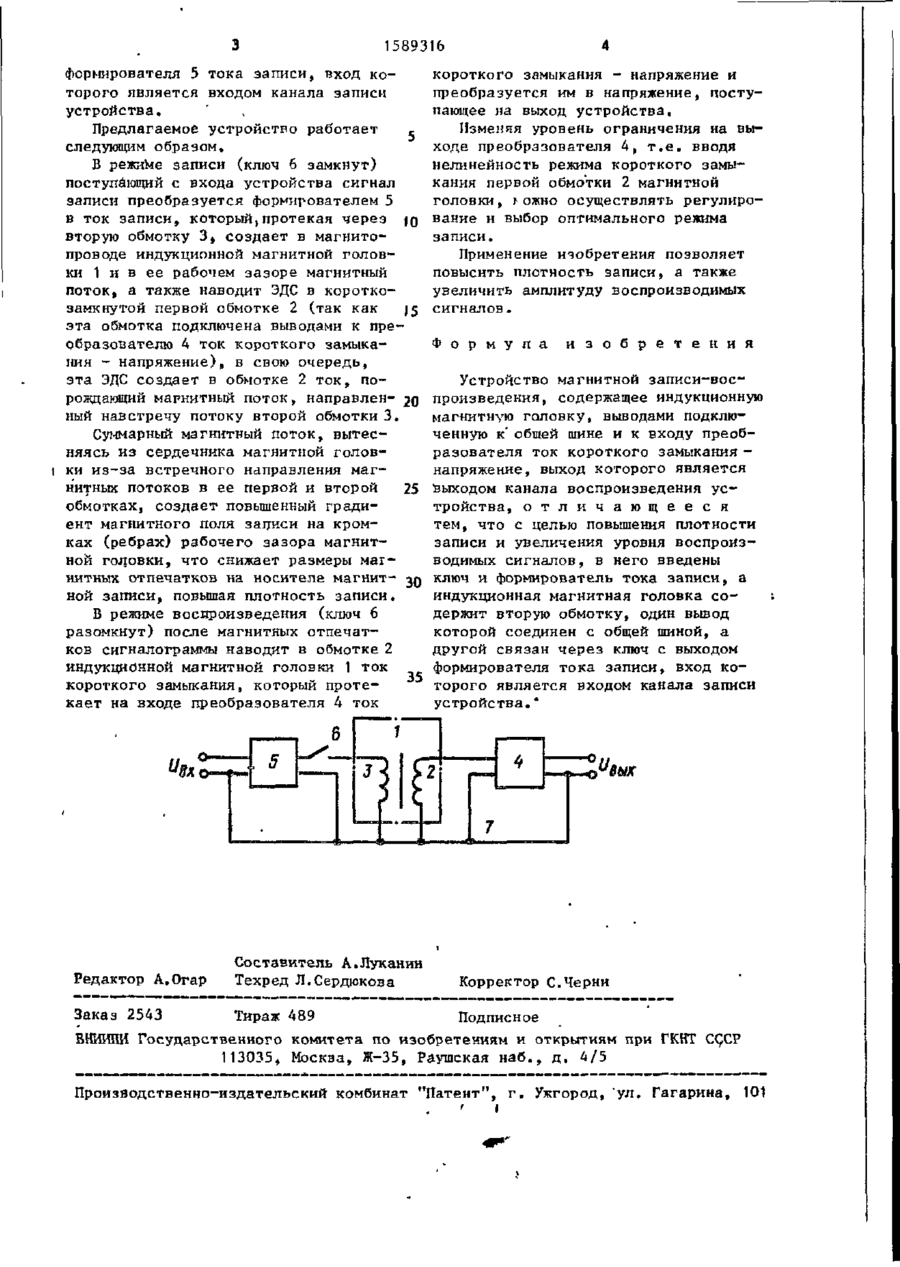

Изобретение относится к приборостроению, а именно к технике магнитной записи. Цель изобретения повышение плотности записи ч увели. чение уровня воспроизводимых сигналов. В режиме записи входной сигнал преобразуется формирователем 5 в ток записи, который протекает через замкнутый вч этом режиме ключ Ь и вторую обмотку 3 индукционной магнитной головки. Ток записи создает в магнитопроводе магнитной головки магнитный поток и наводит ЭДС в короткозамкнутой (благодаря включению ее на входе преобразователя 4 ток короткого замыкания - напряжение) первой обмотке 2у в свою очередь, эта ЭДС создает в обмотке 2 ток, порождающий магнитный поток, направленный навстречу магнитному потоку второй обмотки 3 магнитной головки. Суммарный магнитный поток, вытесняясь из сердечника магнитной головки из-за встречного направления магнитных потоков ее первой и второй обмоток, создает повышенный градиент магнитного поля , записи в области рабочего зазора, что снижает размеры магнитных отпечатков на носителе магнитной записи и тем самым, увеличивает плотность записи, а в режиме воспроизведения (ключ 6 разомкнут) такой сигнялограммы обеспечиваеіся увеличение уровня воспроизводимых сигналов. 1 ил. Изобретение относится к приборостроению, а именно к технике магнитной записи. Цель изобретения - повышение плотности записи и увеличение уровня воспроизводимых сигналов. На чертеже представлена структурная схема предлагаемого устройства. Устройство содержит индукционную магнитную головку 1 с первой 2 и второй 3 обмотками, преобразователь 4 ток короткого замыкания - напряже ние, формирователь 5 тока записи, ключ 6 и общую шину 7. Первая обмотка 2 магниіной головки подключена одним выводом к общей шине 7, а другим - к входу преобразователя ток короткого замыкания напряжение, выход которого является выходом канала воспроизведения устройства. Вторая обмотка 3 индукционной магнитной головки 1 подключена одним выводом к общей шине 7, а другим связана через ключ 6 с выходом (22) 15.08.88 (46) 30.08.90 Бюл. Р 32 (75) К.Л.Грудев (53) 681.84 (038.8) (56) Авторское свидетельство СССР № 1150644, кл. G 11 Г 5/00, 1985 » 1 1589316 формирователя 5 тока записи, вход которого является входом канала записи устройства. Предлагаемое устройство работает следующим образом. В режиме записи (ключ 6 замкнут) поступающий с входа устройства сигнал записи преобразуется формирователем 5 в ток записи, который,протекая через 10 вторую обмотку 3^ создает в магнитопроводе индукционной магнитной головки 1 и в ее рабочем зазоре магнитный поток, а также наводит ЭДС в короткозамкнутой первой обмотке 2 (так как )5 эта обмотка подключена выводами к преобразователю 4 ток короткого замыкания - напряжение), в свою очередь, эта ЭДС создает в обмотке 2 ток, порождающий магнитный поток, направлен- 20 иый навстречу потоку второй обмотки 3. Суммарный магнитный поток, вытесняясь из сердечника магнитной головки из-за встречного направления магнитных потоков в ее первой и второй 25 обмотках, создает повышенный градиент магнитного поля задней на кромках (ребрах) рабочего зазора магнитной готовки, что снижает размеры магнитных отпечатков на носителе магнит- 30 ной записи, повышая плотность записи. В режиме воспроизведения (ключ 6 разомкнут) после магнитных отпечатков сигналограммы наводит в обмотке 2 индукционной магнитной головки 1 ток 35 короткого замыкания, который протекает на входе преобразователя 4 ток короткого замыкания - напряжение и преобразуется им в напряжение, поступающее на выход устройства. Изменяя уровень ограничения на выходе преобразователя 4, т.е. вводя нелинейность режима короткого замыкания первой обмотки 2 магнитной головки, гожно осуществлять регулирование и выбор оптимального режима записи. Применение изобретения позволяет повысить плотность записи, а также увеличить амплитуду воспроизводимых сигналов. Ф о р м у л а и з о б р е т е н и я Устройство магнитной записи-воспроизведения, содержащее индукционную магнитную головку, выводами подключенную к' общей шине и к входу преобразователя ток короткого замыкания напряжение, выход которого является выходом канала воспроизведения устройства, о т л и ч а ю щ е е с я тем, что с целью повышения плотности записи и увеличения уровня воспроизводимых сигналов, в него введены ключ и формирователь тока записи, а индукционная магнитная головка содержит вторую обмотку, один вывод которой соединен с общей шиной, а другой связан через ключ с выходом формирователя тока записи, вход которого является входом канала записи устройства.* бых Редактор А.ОгарСоставитель А.Луканин Техред Л.Серднжоэа Корректор С.Черни Заказ 2543 Тираж 489 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, 'ул. Гагарина, 101
