Пристрій магнітного запису з динамічним підмагнічуванням

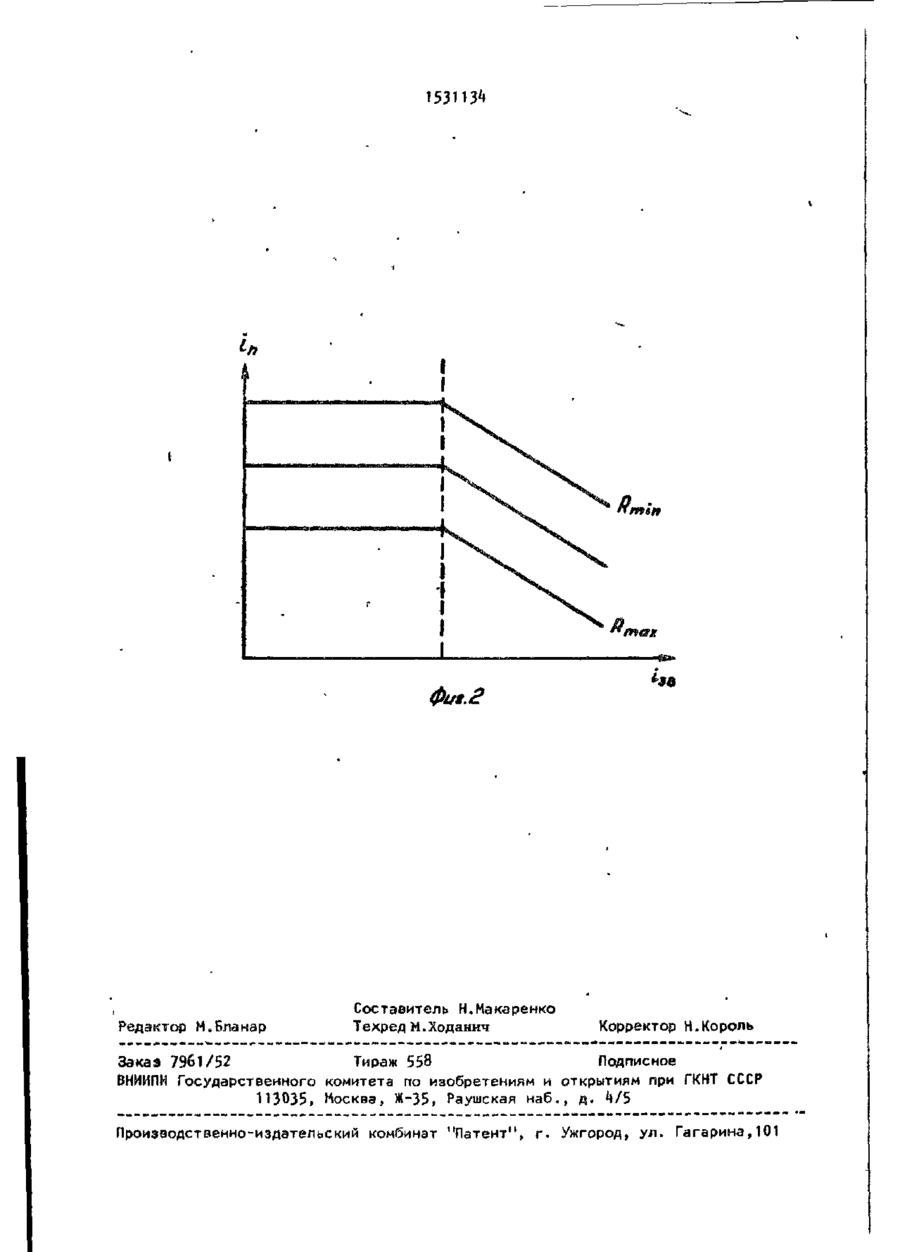

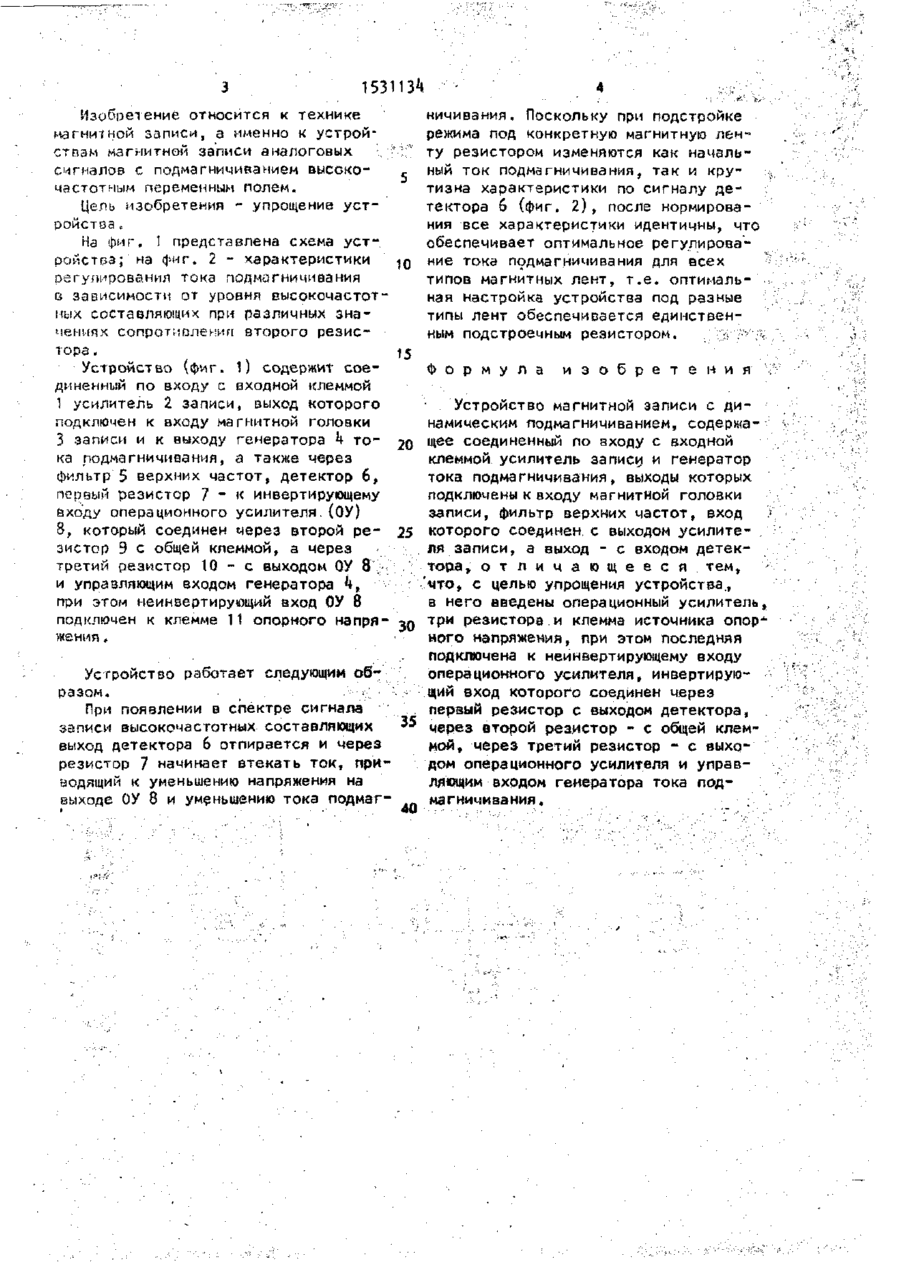

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСНИХ РЕСПУБЛИН ».** 1 К 1 (IB) ^%J (5И 4 (И) I ff G П В 5/02 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ ПРИ ГННТ СССР CI 1 (21) ^133888/2^-10 (22) 15.10.86 Щв) 2 3 . 1 2 . 8 9 . Бюл. (72) Н.Е.Сухов (53) 6 8 1 . 8 * (088.8) (56) Патент С А Ш її , к л . G 11 В 5/02, опублик. 1 9 8 1 . Авторское свидетельство СССР № 1229807, к л . G 11 В 5/02, 07.05.86. (5і») УСТРОЙСТВО МАГНИТНОЙ ЗАПИСИ С ДИНАМИЧЕСКИМ ПОДМАГНИЧИВАНИЕМ (57) Изобретение относится к магнитной записи на движущийся носитель и может быть использовано в аппаратуре точной магнитной записи и бытовой магнитной записи. Цель изобретения упрощение устройства. Устройство с о держит соединенный по входу с входной клеммой 1 усилитель 2 записи, подключенный к магнитной головке 3 и генератору * тока подмагничивания, * а через фильтр 5 верхних ч а с т о т , д е тектор 6 и первый резистор 7 - к инвертирующему входу операционного уСИЛИТеЛЯ 8, Соединенному Через ВТО" рой резистор 9 с общей клеммой, а через третий резистор 10 - с выходом усилителя 8 и управляющим входом генератора ^, неинвертирующий вход усилителя 8 подключен к клемме 11 опорного напряжения. 2 ил. Фи? 1 і 153113 * Изобретение относится к технике магнитной записи, а именно к устройстпам магнитной записи аналоговых сигналов с подмагничиванием высокочастотным переменным полем. Цель изобретения - упрощение устройства , На фиг. I представлена схема устройства; на фиг. 2 - характеристики регупированил тока подмагничиаания в зависимости от уровня высокочастотных составляющих при различных значениях сопротмоленип второго резистора * Устройство (фиг. 1) содержит соединенный по входу с входной клеммой 1 усилитель 2 записи, выход которого подключен к входу магнитной головки 3 записи и к выходу генератора h тока подмагничиванмя, а также через фильтр 5 верхних частот, детектор 6, первый резистор 7 - к инвертирующему входу операционного усилителя.(ОУ) 8, который соединен через второй резистор 9 с общей клеммой, а через третий резистор 1Q - с выходом ОУ 8 и управляющим входом генератора ht при этом неинвертирующий вход ОУ 8 подключен к клемме 11 опорного напряжения . ничивания. Поскольку при подстройке режима под конкретную магнитную ленту резистором изменяются как начальный ток подмагничивания, так и кру; тизна характеристики по сигналу детектора 6 (фиг. 2 ) , после нормирования все характеристики идентичны, что обеспечивает оптимальное регулирование тока подмагничивания для всех " • 10 типов магнитных лент, т . е . оптимальная настройка устройства под разные типы лент обеспечивается единственным подстроечным резистором. •.•.••> 15 20 25 30 Устройство работает следующим образом. •_ При появлении в спектре сигнала 35 записи высокочастотных составляющих выход детектора 6 отпирается и через резистор 7 начинает втекать ток, при* водящий к уменьшению напряжения на аыходе ОУ 8 и уменьшению тока подмаг40 ф о р м у л а и з о б р е т е н и я . Устройство магнитной записи с д и намическим подмагничиванием, содержащее соединенный по входу с входной клеммой усилитель записи и генератор тока подмагничивания, выходы которых подключены к входу магнитной головки записи, фильтр верхних частот, вход = . которого соединен с выходом усилителя записи, а выход - с входом детектора, о т л и ч а ю щ е е с я тем, 'что, с целью упрощения устройства., в него введены операционный усилитель, три резистора и клемма источника опорного напряжения, при этом последняя подключена к неинвертирующему входу операционного усилителя, инвертирующий вход которого соединен через первый резистор с выходом детектора, через второй резистор - с общей клеммой, через третий резистор - с выходом операционного усилителя и управляющим входом генератора тока подмагничивания, ; 153113 і * mt,n Редактор М.Бланзр Составитель Н.Макаренко Техред М.Ходанич Корректор Н.Король Заказ 7961/52 Тираж 553 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина,101
