Монтажний пристрій, що містить встановлені по контуру фундамента похилі шеври, верхня частина кожного з яких обладнана підйомним поліспастом, лебідкою і гаком, який відрізняється тим, що шеври розташовані всередині конструкції, яку монтують, а їх верхня частина з'єднана зі стійкою, закріпленою в центрі фундаменту.

Текст

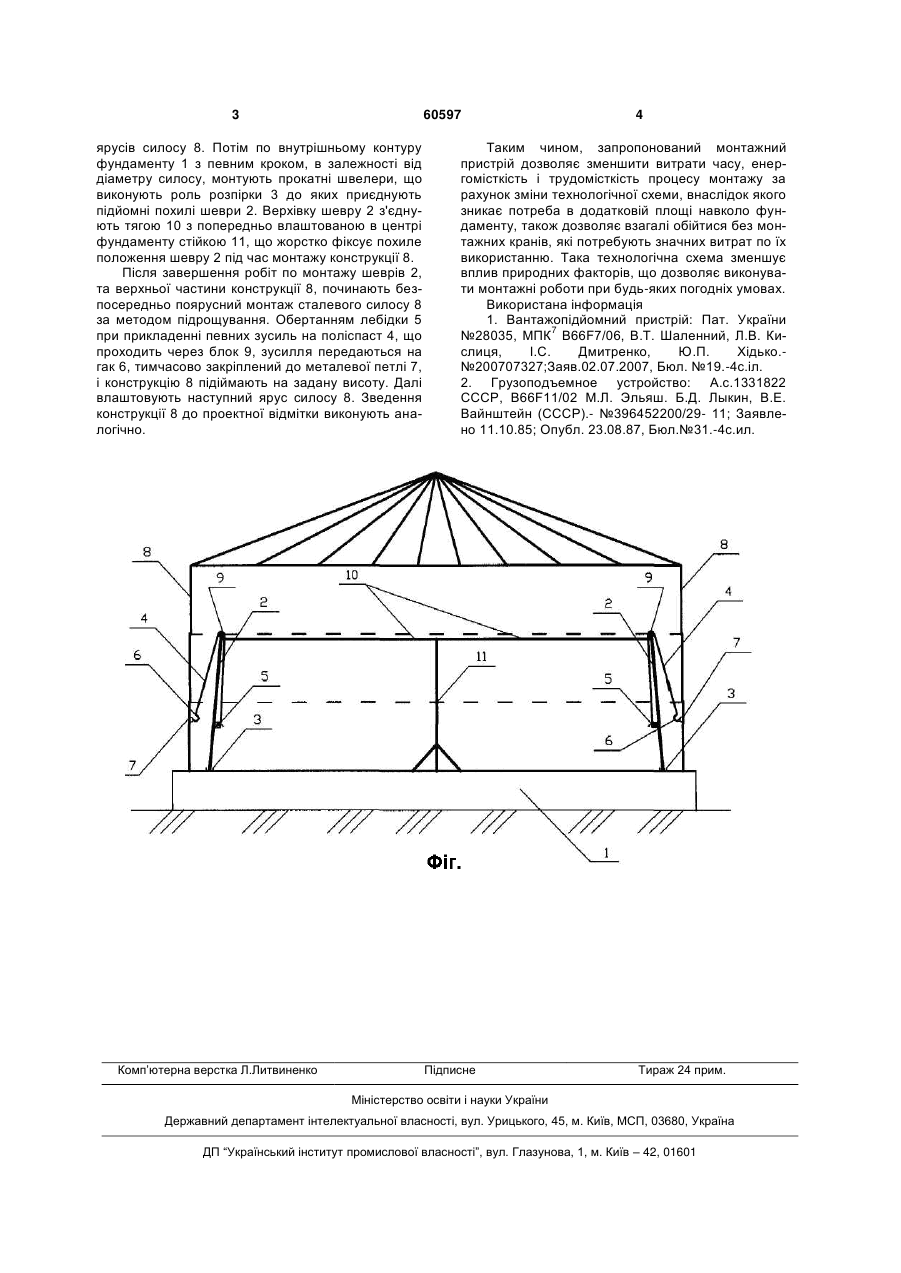

Монтажний пристрій, що містить встановлені по контуру фундамента похилі шеври, верхня частина кожного з яких обладнана підйомним поліспастом, лебідкою і гаком, який відрізняється тим, що шеври розташовані всередині конструкції, яку монтують, а їх верхня частина з'єднана зі стійкою, закріпленою в центрі фундаменту. (19) (21) u201013884 (22) 22.11.2010 (24) 25.06.2011 (46) 25.06.2011, Бюл.№ 12, 2011 р. (72) ШАЛЕННИЙ ВАСИЛЬ ТИМОФІЙОВИЧ, КИСЛИЦЯ ЛІНА ВІКТОРІВНА, ДМИТРЕНКО ІГОР СЕРГІЙОВИЧ, ДІКАРЕВ КОСТЯНТИН БОРИСОВИЧ (73) ДЕРЖАВНИЙ ВИЩИЙ НАВЧАЛЬНИЙ ЗАКЛАД "ПРИДНІПРОВСЬКА ДЕРЖАВНА АКАДЕМІЯ БУДІВНИЦТВА ТА АРХІТЕКТУРИ" 3 60597 ярусів силосу 8. Потім по внутрішньому контуру фундаменту 1 з певним кроком, в залежності від діаметру силосу, монтують прокатні швелери, що виконують роль розпірки 3 до яких приєднують підйомні похилі шеври 2. Верхівку шевру 2 з'єднують тягою 10 з попередньо влаштованою в центрі фундаменту стійкою 11, що жорстко фіксує похиле положення шевру 2 під час монтажу конструкції 8. Після завершення робіт по монтажу шеврів 2, та верхньої частини конструкції 8, починають безпосередньо поярусний монтаж сталевого силосу 8 за методом підрощування. Обертанням лебідки 5 при прикладенні певних зусиль на поліспаст 4, що проходить через блок 9, зусилля передаються на гак 6, тимчасово закріплений до металевої петлі 7, і конструкцію 8 підіймають на задану висоту. Далі влаштовують наступний ярус силосу 8. Зведення конструкції 8 до проектної відмітки виконують аналогічно. Комп’ютерна верстка Л.Литвиненко 4 Таким чином, запропонований монтажний пристрій дозволяє зменшити витрати часу, енергомісткість і трудомісткість процесу монтажу за рахунок зміни технологічної схеми, внаслідок якого зникає потреба в додатковій площі навколо фундаменту, також дозволяє взагалі обійтися без монтажних кранів, які потребують значних витрат по їх використанню. Така технологічна схема зменшує вплив природних факторів, що дозволяє виконувати монтажні роботи при будь-яких погодніх умовах. Використана інформація 1. Вантажопідйомний пристрій: Пат. України 7 №28035, МПК В66F7/06, В.Т. Шаленний, Л.В. Кислиця, І.С. Дмитренко, Ю.П. Хідько.№200707327;Заяв.02.07.2007, Бюл. №19.-4с.іл. 2. Грузоподъемное устройство: А.с.1331822 СССР, В66F11/02 М.Л. Эльяш. Б.Д. Лыкин, В.Е. Вайнштейн (СССР).- №396452200/29- 11; Заявлено 11.10.85; Опубл. 23.08.87, Бюл.№31.-4с.ил. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
