Пристрій для монтажу конструкцій методом підрощування

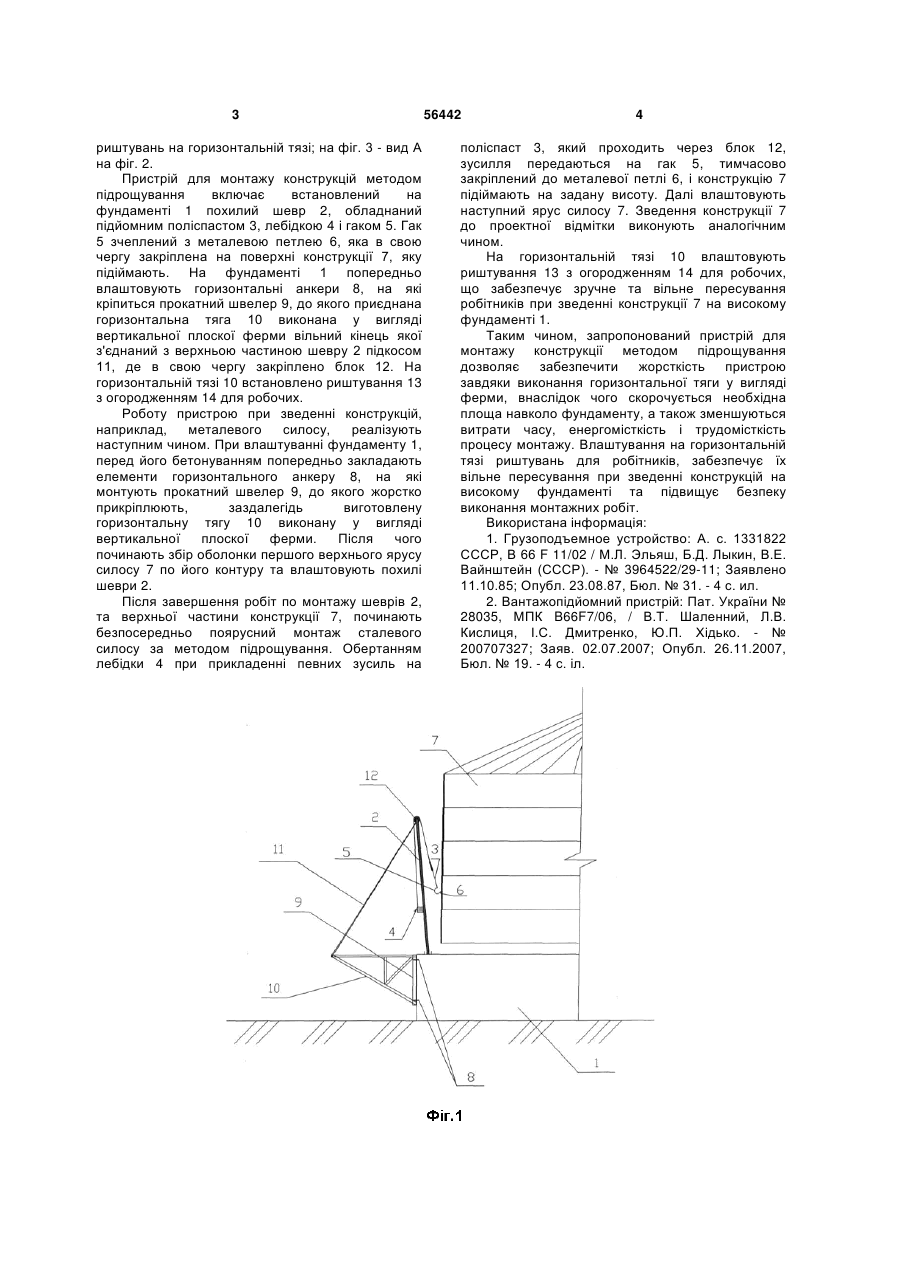

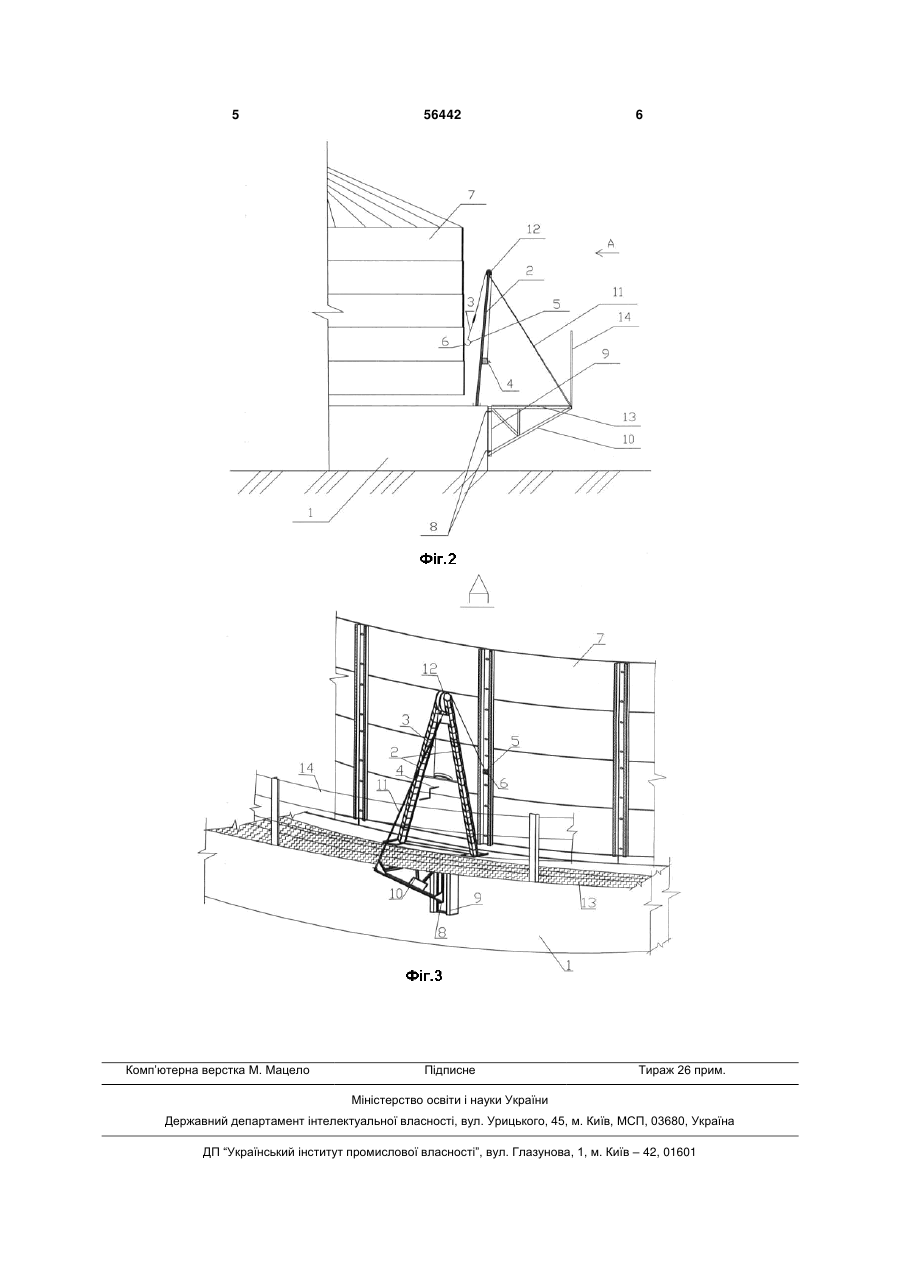

Пристрій для монтажу конструкцій методом підрощування, який містить встановлений на 3 риштувань на горизонтальній тязі; на фіг. 3 - вид А на фіг. 2. Пристрій для монтажу конструкцій методом підрощування включає встановлений на фундаменті 1 похилий шевр 2, обладнаний підйомним поліспастом 3, лебідкою 4 і гаком 5. Гак 5 зчеплений з металевою петлею 6, яка в свою чергу закріплена на поверхні конструкції 7, яку підіймають. На фундаменті 1 попередньо влаштовують горизонтальні анкери 8, на які кріпиться прокатний швелер 9, до якого приєднана горизонтальна тяга 10 виконана у вигляді вертикальної плоскої ферми вільний кінець якої з'єднаний з верхньою частиною шевру 2 підкосом 11, де в свою чергу закріплено блок 12. На горизонтальній тязі 10 встановлено риштування 13 з огородженням 14 для робочих. Роботу пристрою при зведенні конструкцій, наприклад, металевого силосу, реалізують наступним чином. При влаштуванні фундаменту 1, перед його бетонуванням попередньо закладають елементи горизонтального анкеру 8, на які монтують прокатний швелер 9, до якого жорстко прикріплюють, заздалегідь виготовлену горизонтальну тягу 10 виконану у вигляді вертикальної плоскої ферми. Після чого починають збір оболонки першого верхнього ярусу силосу 7 по його контуру та влаштовують похилі шеври 2. Після завершення робіт по монтажу шеврів 2, та верхньої частини конструкції 7, починають безпосередньо поярусний монтаж сталевого силосу за методом підрощування. Обертанням лебідки 4 при прикладенні певних зусиль на 56442 4 поліспаст 3, який проходить через блок 12, зусилля передаються на гак 5, тимчасово закріплений до металевої петлі 6, і конструкцію 7 підіймають на задану висоту. Далі влаштовують наступний ярус силосу 7. Зведення конструкції 7 до проектної відмітки виконують аналогічним чином. На горизонтальній тязі 10 влаштовують риштування 13 з огородженням 14 для робочих, що забезпечує зручне та вільне пересування робітників при зведенні конструкції 7 на високому фундаменті 1. Таким чином, запропонований пристрій для монтажу конструкції методом підрощування дозволяє забезпечити жорсткість пристрою завдяки виконання горизонтальної тяги у вигляді ферми, внаслідок чого скорочується необхідна площа навколо фундаменту, а також зменшуються витрати часу, енергомісткість і трудомісткість процесу монтажу. Влаштування на горизонтальній тязі риштувань для робітників, забезпечує їх вільне пересування при зведенні конструкцій на високому фундаменті та підвищує безпеку виконання монтажних робіт. Використана інформація: 1. Грузоподъемное устройство: А. с. 1331822 СССР, В 66 F 11/02 / М.Л. Эльяш, Б.Д. Лыкин, В.Е. Вайнштейн (СССР). - № 3964522/29-11; Заявлено 11.10.85; Опубл. 23.08.87, Бюл. № 31. - 4 с. ил. 2. Вантажопідйомний пристрій: Пат. України № 28035, МПК B66F7/06, / В.Т. Шаленний, Л.В. Кислиця, І.С. Дмитренко, Ю.П. Хідько. - № 200707327; Заяв. 02.07.2007; Опубл. 26.11.2007, Бюл. № 19. - 4 с. іл. 5 Комп’ютерна верстка М. Мацело 56442 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
