Пристрій для охолодження екструдованої рукавної полімерної плівки повітрям

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 60883

Опубліковано: 25.06.2011

Автори: Колосов Олександр Євгенович, Нудченко Людмила Андріївна, Пєтухов Микола Аркадійович, Свідерський Валентин Анатолійович, Недобій Ігор Юрійович, Мельник Любов Іванівна, Пєтухов Аркадій Дем'янович

Завантажити PDF файл.

Формула / Реферат

1. Пристрій для охолодження екструдованої рукавної полімерної плівки повітрям, що містить встановлений над формуючою головкою корпус, який розширюється в напрямку екструзії, з губками, що утворюють регульовану щілину для подачі охолоджуючого повітря, який відрізняється тим, що нижня губка забезпечена виступаючою над нею циліндричною втулкою, що встановлена співвісно з корпусом з можливістю вертикального переміщення і утворює з формуючою головкою регульований зазор.

2. Пристрій за п. 1, який відрізняється тим, що корпус встановлений з можливістю обертання навколо його центральної осі.

Текст

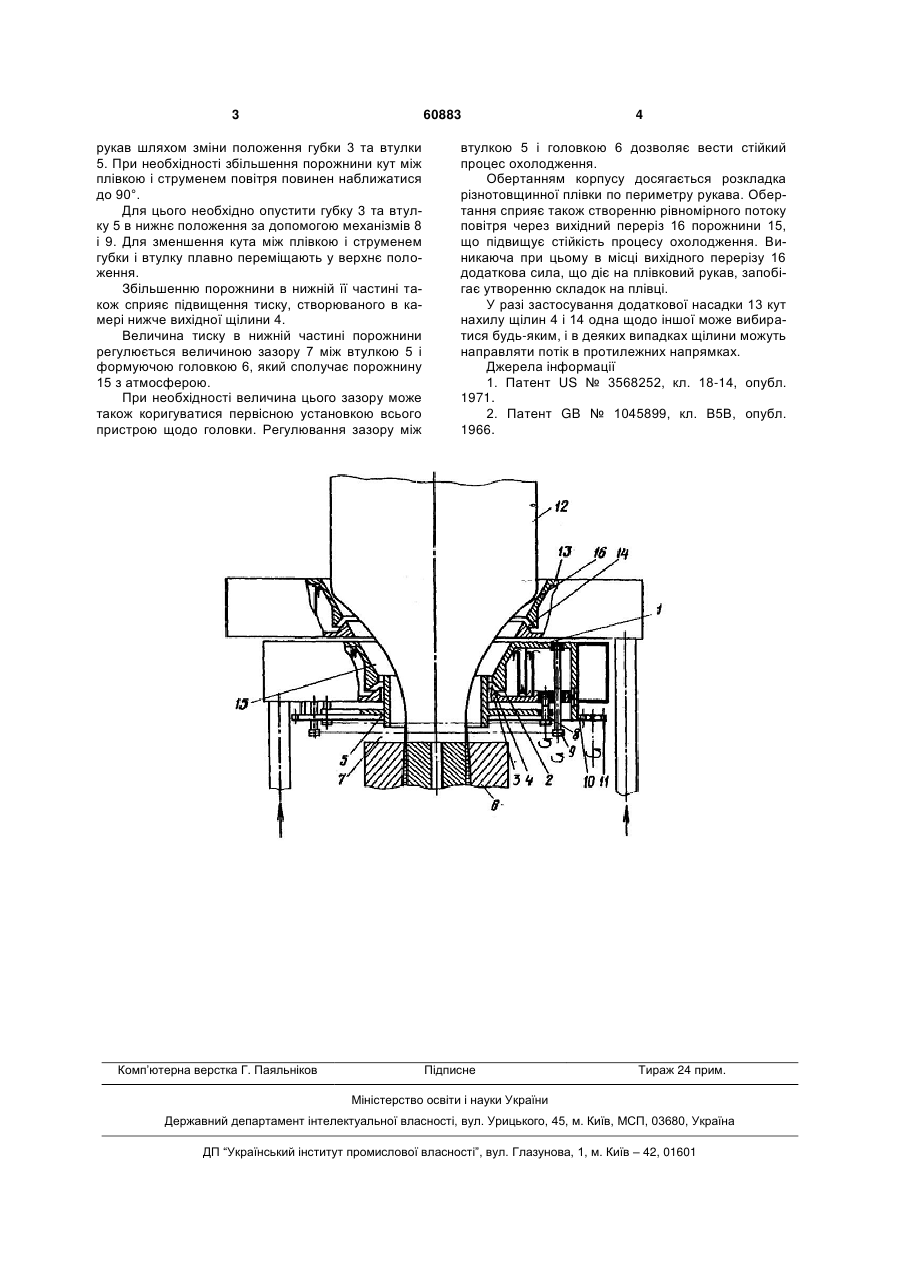

1. Пристрій для охолодження екструдованої рукавної полімерної плівки повітрям, що містить 3 60883 рукав шляхом зміни положення губки 3 та втулки 5. При необхідності збільшення порожнини кут між плівкою і струменем повітря повинен наближатися до 90°. Для цього необхідно опустити губку 3 та втулку 5 в нижнє положення за допомогою механізмів 8 і 9. Для зменшення кута між плівкою і струменем губки і втулку плавно переміщають у верхнє положення. Збільшенню порожнини в нижній її частині також сприяє підвищення тиску, створюваного в камері нижче вихідної щілини 4. Величина тиску в нижній частині порожнини регулюється величиною зазору 7 між втулкою 5 і формуючою головкою 6, який сполучає порожнину 15 з атмосферою. При необхідності величина цього зазору може також коригуватися первісною установкою всього пристрою щодо головки. Регулювання зазору між Комп’ютерна верстка Г. Паяльніков 4 втулкою 5 і головкою 6 дозволяє вести стійкий процес охолодження. Обертанням корпусу досягається розкладка різнотовщинної плівки по периметру рукава. Обертання сприяє також створенню рівномірного потоку повітря через вихідний переріз 16 порожнини 15, що підвищує стійкість процесу охолодження. Виникаюча при цьому в місці вихідного перерізу 16 додаткова сила, що діє на плівковий рукав, запобігає утворенню складок на плівці. У разі застосування додаткової насадки 13 кут нахилу щілин 4 і 14 одна щодо іншої може вибиратися будь-яким, і в деяких випадках щілини можуть направляти потік в протилежних напрямках. Джерела інформації 1. Патент US № 3568252, кл. 18-14, опубл. 1971. 2. Патент GB № 1045899, кл. В5В, опубл. 1966. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for cooling extruded tubular polymeric film by air

Автори англійською

Sviderskyi Valentyn Anatoliiovych, Pietukhov Arkadii Demianovych, Kolosov Oleksandr Yevhenovych, Melnyk Liubov Ivanivna, Nudchenko Liudmyla Andriivna, Nedobii Ihor Yuriiovych, Pietukhov Mykola Arkadiiovych

Назва патенту російською

Устройство для охлаждения экструдированной рукавной полимерной пленки воздухом

Автори російською

Свидерский Валентин Анатольевич, Петухов Аркадий Демьянович, Колосов Александр Евгеньевич, Мельник Любовь Ивановна, Нудченко Людмила Андреевна, Недобий Игорь Юрьевич, Петухов Николай Аркадьевич

МПК / Мітки

МПК: B29D 7/00

Мітки: екструдованої, охолодження, рукавної, пристрій, повітрям, полімерної, плівки
