Черв’ячна передача
Номер патенту: 61170
Опубліковано: 11.07.2011
Формула / Реферат
Черв'ячна передача, що містить два черв'яки, кінематично зв'язані між собою за допомогою двох циліндричних шестерень, та черв'ячне колесо з двома вінцями, кожен з яких кінематично зв'язаний з відповідним черв'яком, яка відрізняється тим, що обладнана додатковою ведучою циліндричною шестернею, встановленою між циліндричними шестернями та кінематично з ними зв'язаною.
Текст

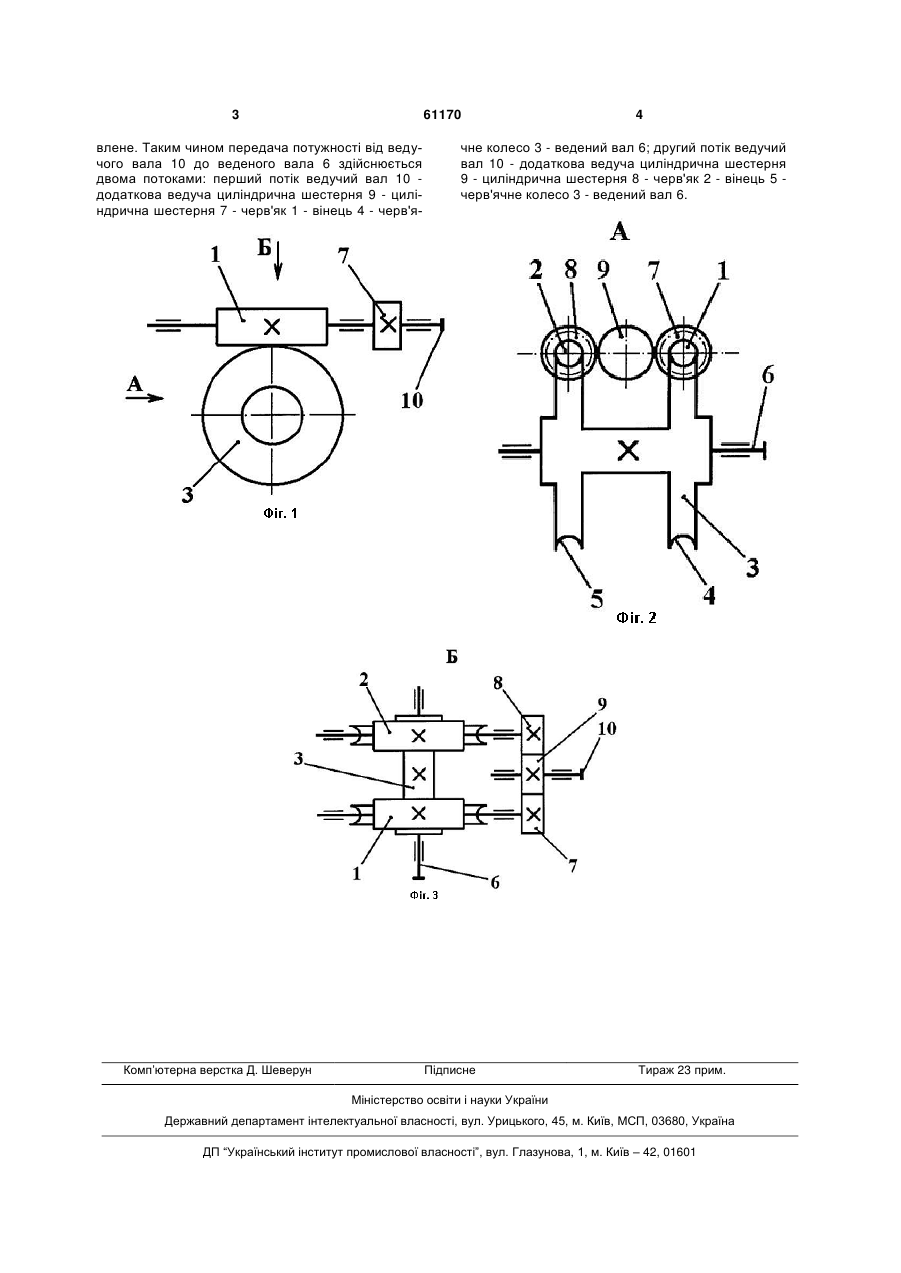

Черв'ячна передача, що містить два черв'яки, кінематично зв'язані між собою за допомогою двох циліндричних шестерень, та черв'ячне колесо з двома вінцями, кожен з яких кінематично зв'язаний з відповідним черв'яком, яка відрізняється тим, що обладнана додатковою ведучою циліндричною шестернею, встановленою між циліндричними шестернями та кінематично з ними зв'язаною. (19) (21) u201015542 (22) 23.12.2010 (24) 11.07.2011 (46) 11.07.2011, Бюл.№ 13, 2011 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, МАРЧЕНКО АНАТОЛІЙ ІВАНОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 61170 влене. Таким чином передача потужності від ведучого вала 10 до веденого вала 6 здійснюється двома потоками: перший потік ведучий вал 10 додаткова ведуча циліндрична шестерня 9 - циліндрична шестерня 7 - черв'як 1 - вінець 4 - черв'я Комп’ютерна верстка Д. Шеверун 4 чне колесо 3 - ведений вал 6; другий потік ведучий вал 10 - додаткова ведуча циліндрична шестерня 9 - циліндрична шестерня 8 - черв'як 2 - вінець 5 черв'ячне колесо 3 - ведений вал 6. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWorm gear
Автори англійськоюPipa Borys Fedorovych, Marchenko Anatolii Ivanovych
Назва патенту російськоюЧервячная передача
Автори російськоюПипа Борис Федорович, Марченко Анатолий Иванович
МПК / Мітки
МПК: F16H 1/16
