Приводна станція горизонтально-замкненого конвеєра
Номер патенту: 61171
Опубліковано: 11.07.2011
Автори: Піпа Борис Федорович, Місяць Володимир Петрович, Марченко Анатолій Іванович
Формула / Реферат
Приводна станція горизонтально-замкненого конвеєра, що містить раму, на якій встановлені з'єднані між собою електродвигун і редуктор з вихідним валом, вертикальний приводний вал з жорстко встановленою на ньому тяговою зірочкою та механічну передачу з шестірнею за зубчастим колесом, яка відрізняється тим, що механічна передача виконана у вигляді циліндричної прямозубої передачі, шестірня якої жорстко встановлена на вихідному валу редуктора, а зубчасте колесо жорстко встановлене на вертикальному приводному валу.
Текст

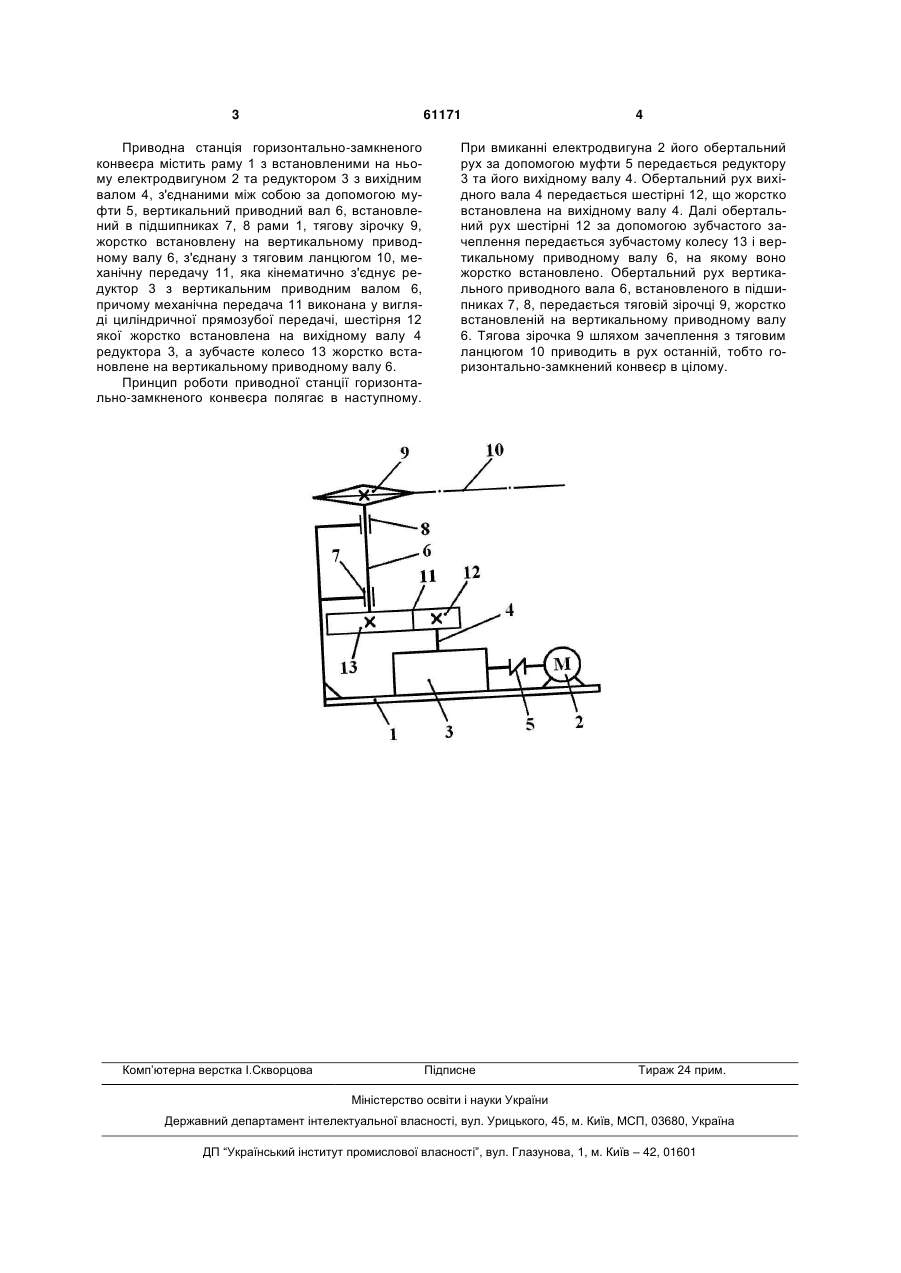

Приводна станція горизонтально-замкненого конвеєра, що містить раму, на якій встановлені 3 61171 Приводна станція горизонтально-замкненого конвеєра містить раму 1 з встановленими на ньому електродвигуном 2 та редуктором 3 з вихідним валом 4, з'єднаними між собою за допомогою муфти 5, вертикальний приводний вал 6, встановлений в підшипниках 7, 8 рами 1, тягову зірочку 9, жорстко встановлену на вертикальному приводному валу 6, з'єднану з тяговим ланцюгом 10, механічну передачу 11, яка кінематично з'єднує редуктор 3 з вертикальним приводним валом 6, причому механічна передача 11 виконана у вигляді циліндричної прямозубої передачі, шестірня 12 якої жорстко встановлена на вихідному валу 4 редуктора 3, а зубчасте колесо 13 жорстко встановлене на вертикальному приводному валу 6. Принцип роботи приводної станції горизонтально-замкненого конвеєра полягає в наступному. Комп’ютерна верстка І.Скворцова 4 При вмиканні електродвигуна 2 його обертальний рух за допомогою муфти 5 передається редуктору 3 та його вихідному валу 4. Обертальний рух вихідного вала 4 передається шестірні 12, що жорстко встановлена на вихідному валу 4. Далі обертальний рух шестірні 12 за допомогою зубчастого зачеплення передається зубчастому колесу 13 і вертикальному приводному валу 6, на якому воно жорстко встановлено. Обертальний рух вертикального приводного вала 6, встановленого в підшипниках 7, 8, передається тяговій зірочці 9, жорстко встановленій на вертикальному приводному валу 6. Тягова зірочка 9 шляхом зачеплення з тяговим ланцюгом 10 приводить в рух останній, тобто горизонтально-замкнений конвеєр в цілому. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
