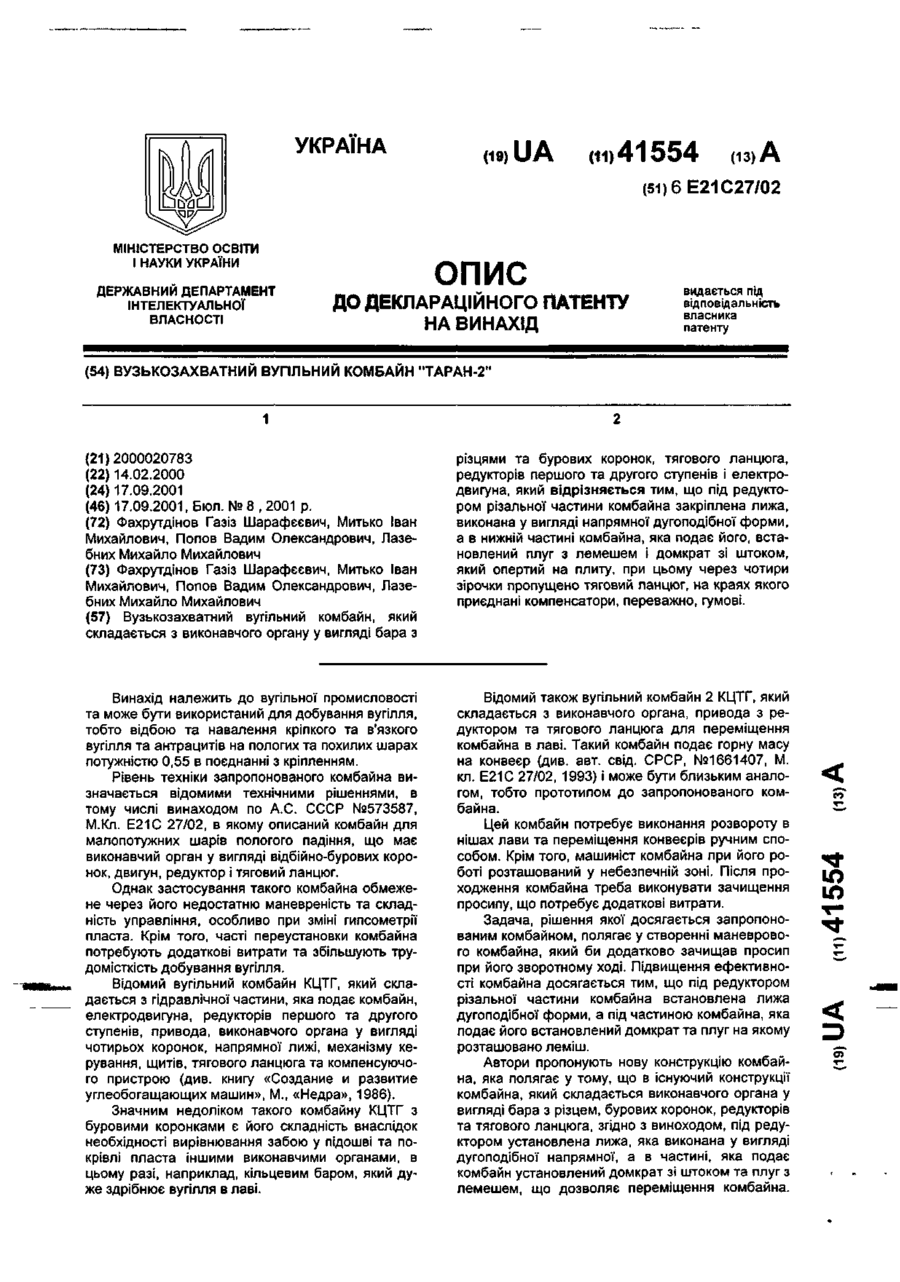

Вузькозахватний вугільний комбайн “таран-2″

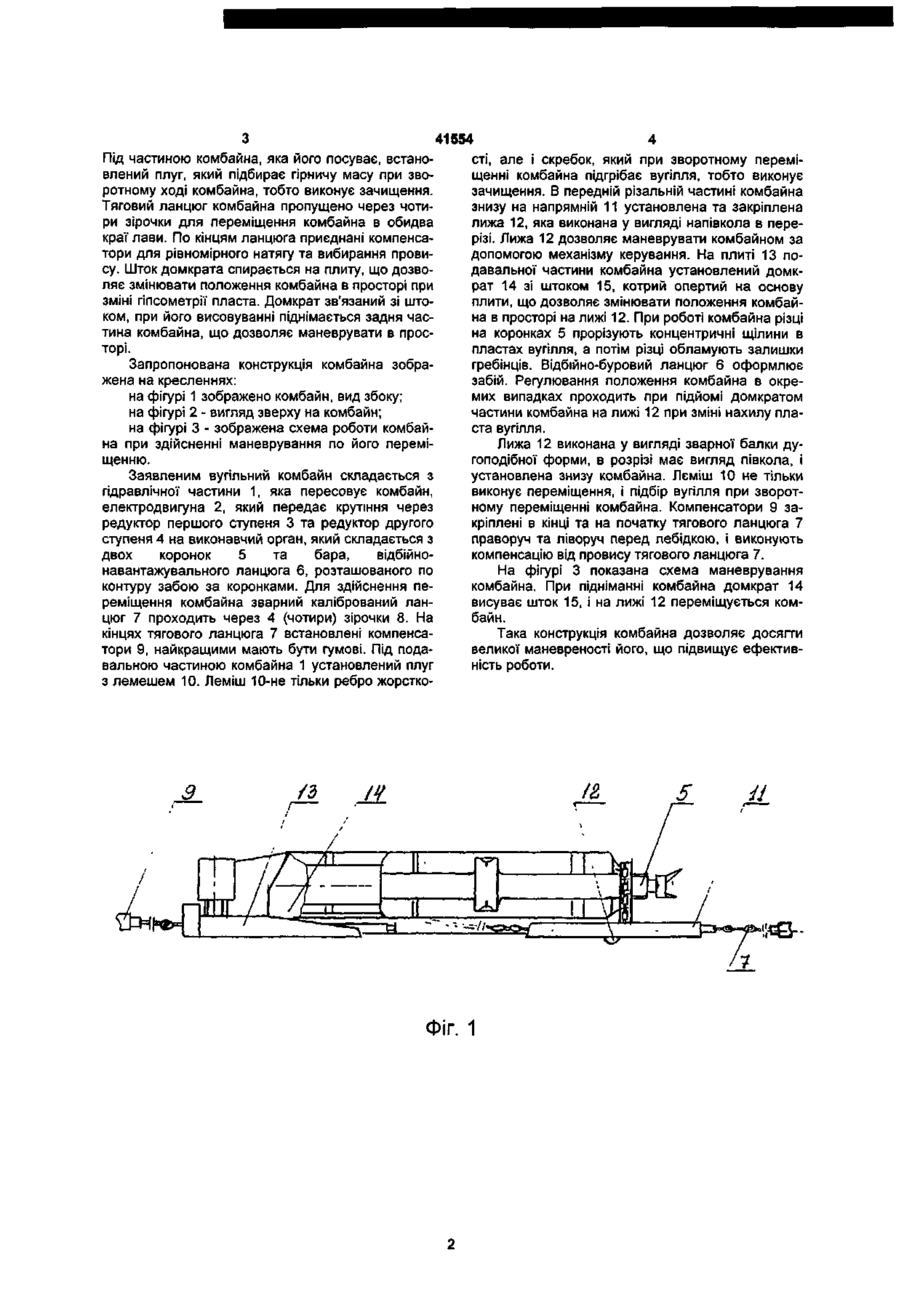

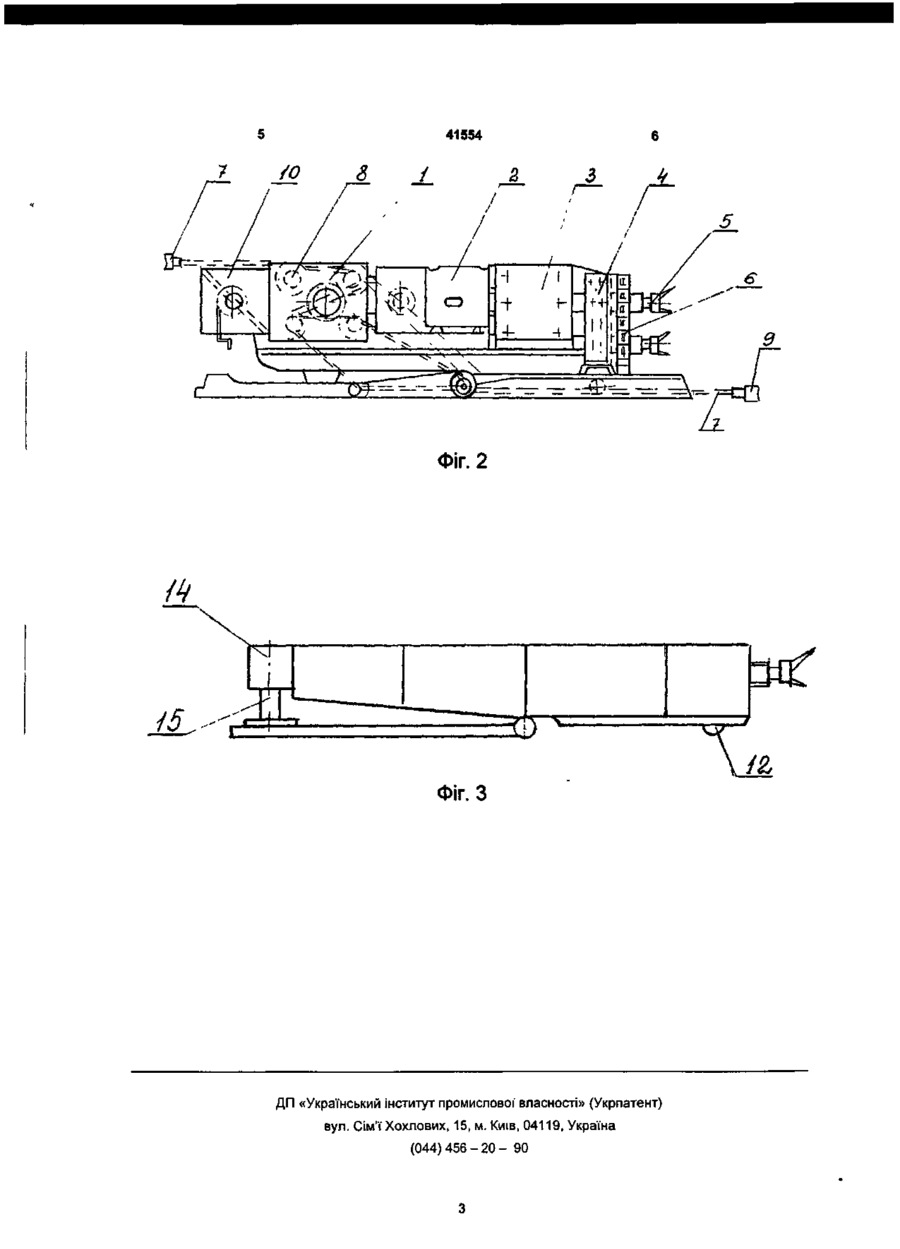

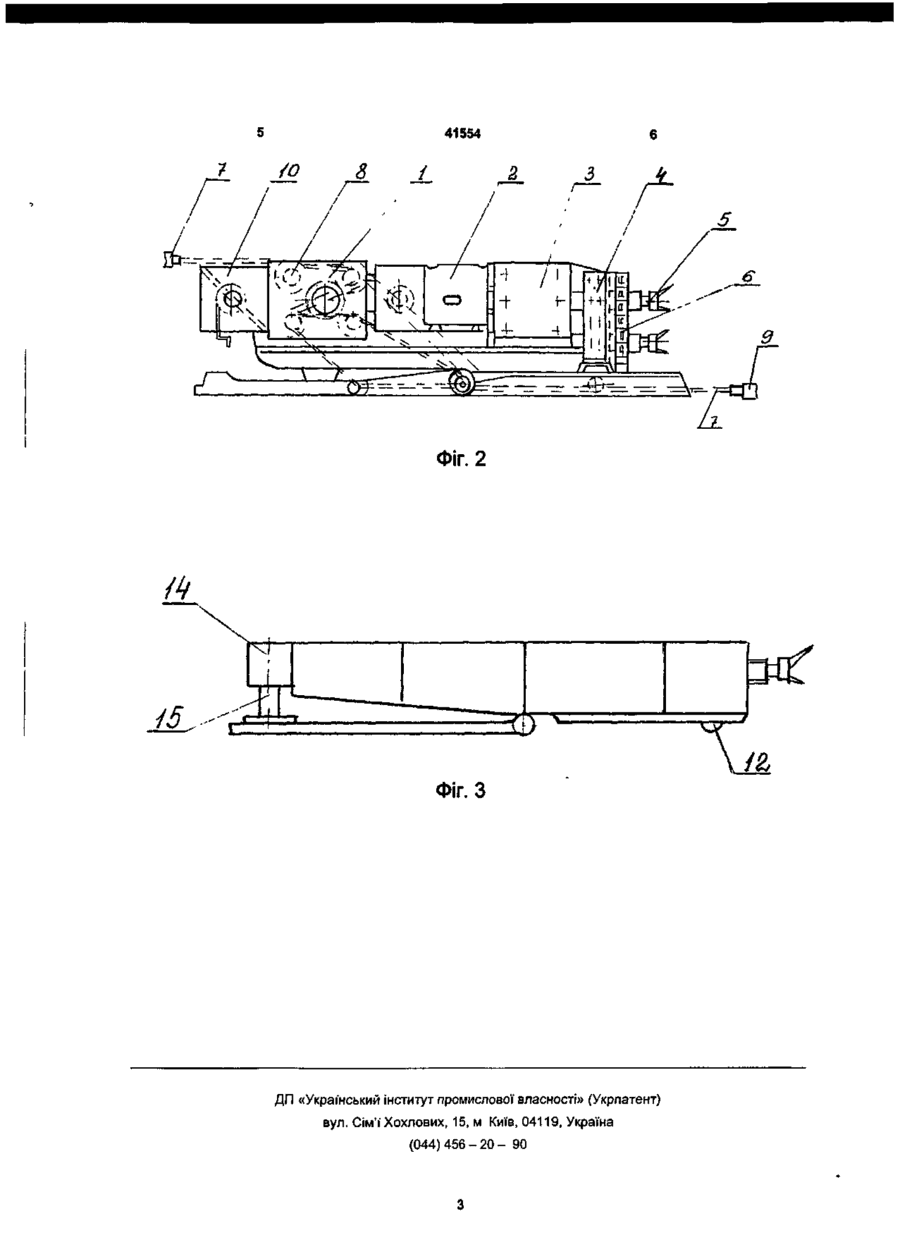

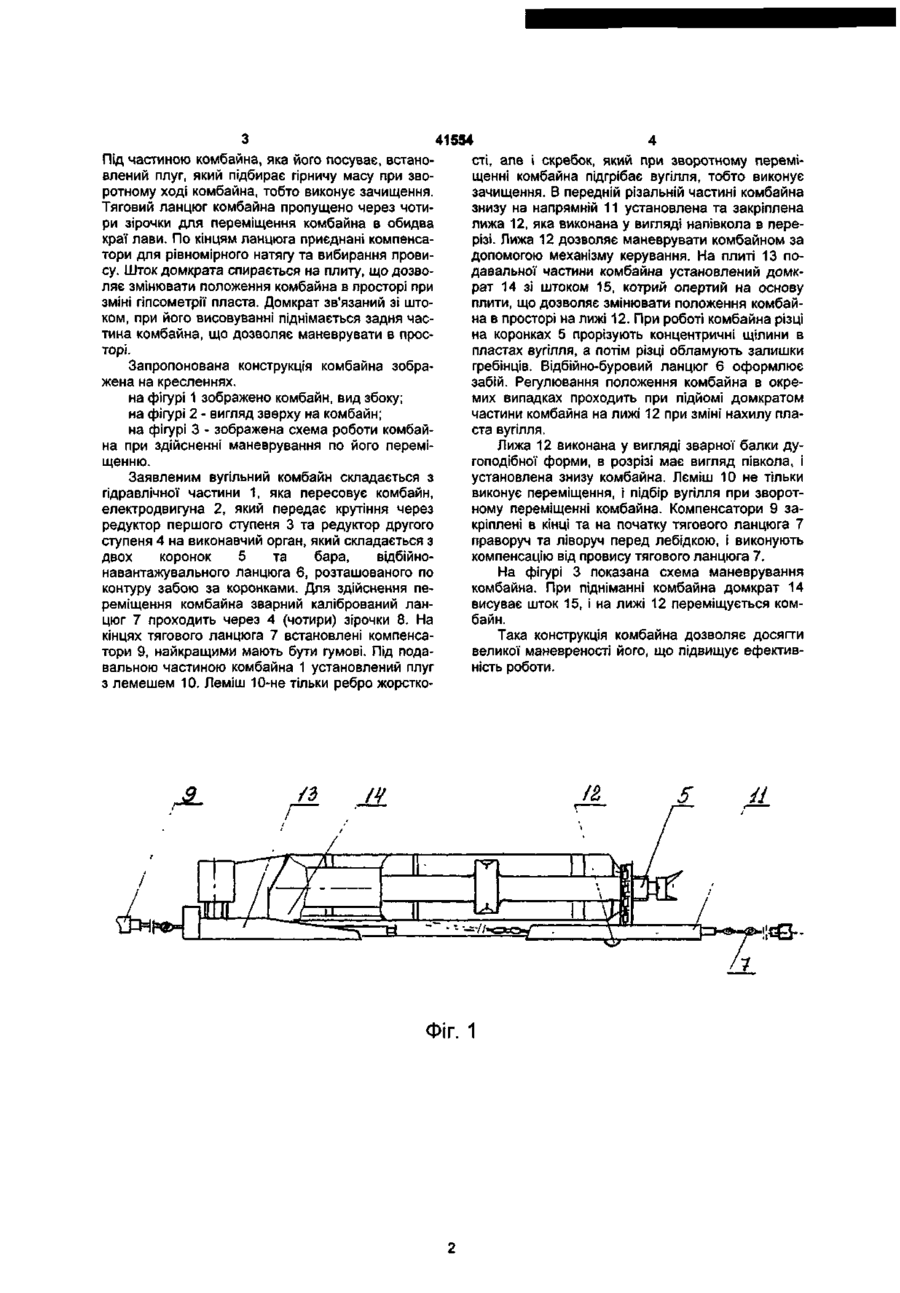

Вузькозахватний вугільний комбайн, який складається з виконавчого органу у вигляді бара з Винахід належить до вугільної промисловості та може бути використаний для добування вугілля, тобто відбою та навалення кріпкого та в'язкого вугілля та антрацитів на пологих та похилих шарах потужністю 0,55 в поєднанні з кріпленням. Рівень техніки запропонованого комбайна визначається відомими технічними рішеннями, в тому числі винаходом по А.С. СССР №573587, М.Кл. Е21С 27/02, в якому описаний комбайн для малопотужних шарів пологого падіння, що має виконавчий орган у вигляді відбійно-бурових коронок, двигун, редуктор і тяговий ланцюг. Однак застосування такого комбайна обмежене через його недостатню маневреність та складність управління, особливо при зміні гипсометрії пласта. Крім того, часті переустановки комбайна потребують додаткові витрати та збільшують трудомісткість добування вугілля. Відомий вугільний комбайн КЦТГ, який складається з гідравлічної частини, яка подає комбайн, електродвигуна, редукторів першого та другого ступенів, привода, виконавчого органа у вигляді чотирьох коронок, напрямної лижі, механізму керування, щитів, тягового ланцюга та компенсуючого пристрою (див. книгу «Создание и развитие углеобогащающих машин», М., «Недра», 1986). Значним недоліком такого комбайну КЦТГ з буровими коронками є його складність внаслідок необхідності вирівнювання забою у підошві та покрівлі пласта іншими виконавчими органами, в цьому разі, наприклад, кільцевим баром, який дуже здрібнює вугілля в лаві. різцями та бурових коронок, тягового ланцюга, редукторів першого та другого ступенів і електродвигуна, який відрізняється тим, що під редуктором різальної частини комбайна закріплена лижа, виконана у вигляді напрямної дугоподібної форми, а в нижній частині комбайна, яка подає його, встановлений плуг з лемешем і домкрат зі штоком, який опертий на плиту, при цьому через чотири зірочки пропущено тяговий ланцюг, на краях якого приєднані компенсатори, переважно, гумові. Відомий також вугільний комбайн 2 КЦТГ, який складається з виконавчого органа, привода з редуктором та тягового ланцюга для переміщення комбайна в лаві. Такий комбайн подає горну масу на конвеєр (див. авт. свід. СРСР, №1661407, М. кл. Е21С 27/02, 1993) і може бути близьким аналогом, тобто прототипом до запропонованого комбайна. Цей комбайн потребує виконання розвороту в нішах лави та переміщення конвеєрів ручним способом. Крім того, машиніст комбайна при його роботі розташований у небезпечній зоні. Після проходження комбайна треба виконувати зачищення просипу, що потребує додаткові витрати. Задача, рішення якої досягається запропонованим комбайном, полягає у створенні маневрового комбайна, який би додатково зачищав просип при його зворотному ході. Підвищення ефективності комбайна досягається тим, що під редуктором різальної частини комбайна встановлена лижа дугоподібної форми, а під частиною комбайна, яка подає його встановлений домкрат та плуг на якому розташовано леміш. Автори пропонують нову конструкцію комбайна, яка полягає у тому, що в існуючий конструкції комбайна, який складається виконавчого органа у вигляді бара з різцем, бурових коронок, редукторів та тягового ланцюга, згідно з виноходом, під редуктором установлена лижа, яка виконана у вигляді дугоподібної напрямної, а в частині, яка подає комбайн установлений домкрат зі штоком та плуг з лемешем, що дозволяє переміщення комбайна. ю ю 41554 Під частиною комбайна, яка його посуває, встаності, але і скребок, який при зворотному перемівлений плуг, який підбирає гірничу масу при звощенні комбайна підгрібає вугілля, тобто виконує ротному ході комбайна, тобто виконує зачищення. зачищення. В передній різальній частині комбайна знизу на напрямній 11 установлена та закріплена Тяговий ланцюг комбайна пропущено через чотилижа 12, яка виконана у вигляді напівкола в перери зірочки для переміщення комбайна в обидва різі. Лижа 12 дозволяє маневрувати комбайном за краї лави. По кінцям ланцюга приєднані компенсадопомогою механізму керування. На плиті 13 потори для рівномірного натягу та вибирання провидавальної частини комбайна установлений домксу. Шток домкрата спирається на плиту, що дозворат 14 зі штоком 15, котрий опертий на основу ляє змінювати положення комбайна в просторі при плити, що дозволяє змінювати положення комбайзміні гіпсометрії пласта. Домкрат зв'язаний зі штона в просторі на лижі 12. При роботі комбайна різці ком, при його висовуванні піднімається задня часна коронках 5 прорізуютьконцентричні щілини в тина комбайна, що дозволяє маневрувати в проспластах вугілля, а потім різці обламують залишки торі. гребінців. Відбійно-буровий ланцюг 6 оформлює Запропонована конструкція комбайна зобразабій. Регулювання положення комбайна в окрежена на кресленнях. мих випадках проходить при підйомі домкратом на фігурі 1 зображено комбайн, вид збоку; частини комбайна на лижі 12 при зміні нахилу плана фігурі 2 - вигляд зверху на комбайн; ста вугілля. на фігурі 3 - зображена схема роботи комбайна при здійсненні маневрування по його переміЛижа 12 виконана у вигляді зварної балки дугоподібної форми, в розрізі має вигляд півкола, і щенню. установлена знизу комбайна. Лєміш 10 не тільки Заявленим вугільний комбайн складається з виконує переміщення, і підбір вугілля при зворотгідравлічної частини 1, яка пересовує комбайн, ному переміщенні комбайна. Компенсатори 9 заелектродвигуна 2, який передає крутіння через кріплені в кінці та на початку тягового ланцюга 7 редуктор першого ступеня 3 та редуктор другого праворуч та ліворуч перед лебідкою, і виконують ступеня 4 на виконавчий орган, який складається з компенсацію від провису тягового ланцюга 7. двох коронок 5 та бара, відбійноНа фігурі 3 показана схема маневрування навантажувального ланцюга 6, розташованого по комбайна. При підніманні комбайна домкрат 14 контуру забою за коронками. Для здійснення певисуває шток 15, і на лижі 12 переміщується комреміщення комбайна зварний калібрований ланбайн. цюг 7 проходить через 4 (чотири) зірочки 8. На Така конструкція комбайна дозволяє досягти кінцях тягового ланцюга 7 встановлені компенсавеликої маневреності його, що підвищує ефективтори 9, найкращими мають бути гумові. Під поданість роботи. вальною частиною комбайна 1 установлений плуг з лемешем 10. Леміш 10-не тільки ребро жорстко ФІГ. 1 41554 Фіг. 2 Фіг. З ДП «Український інститут промислової власності» (Укрпатент) вул. Сім'ї'Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
