Спосіб одержання гумової крихти

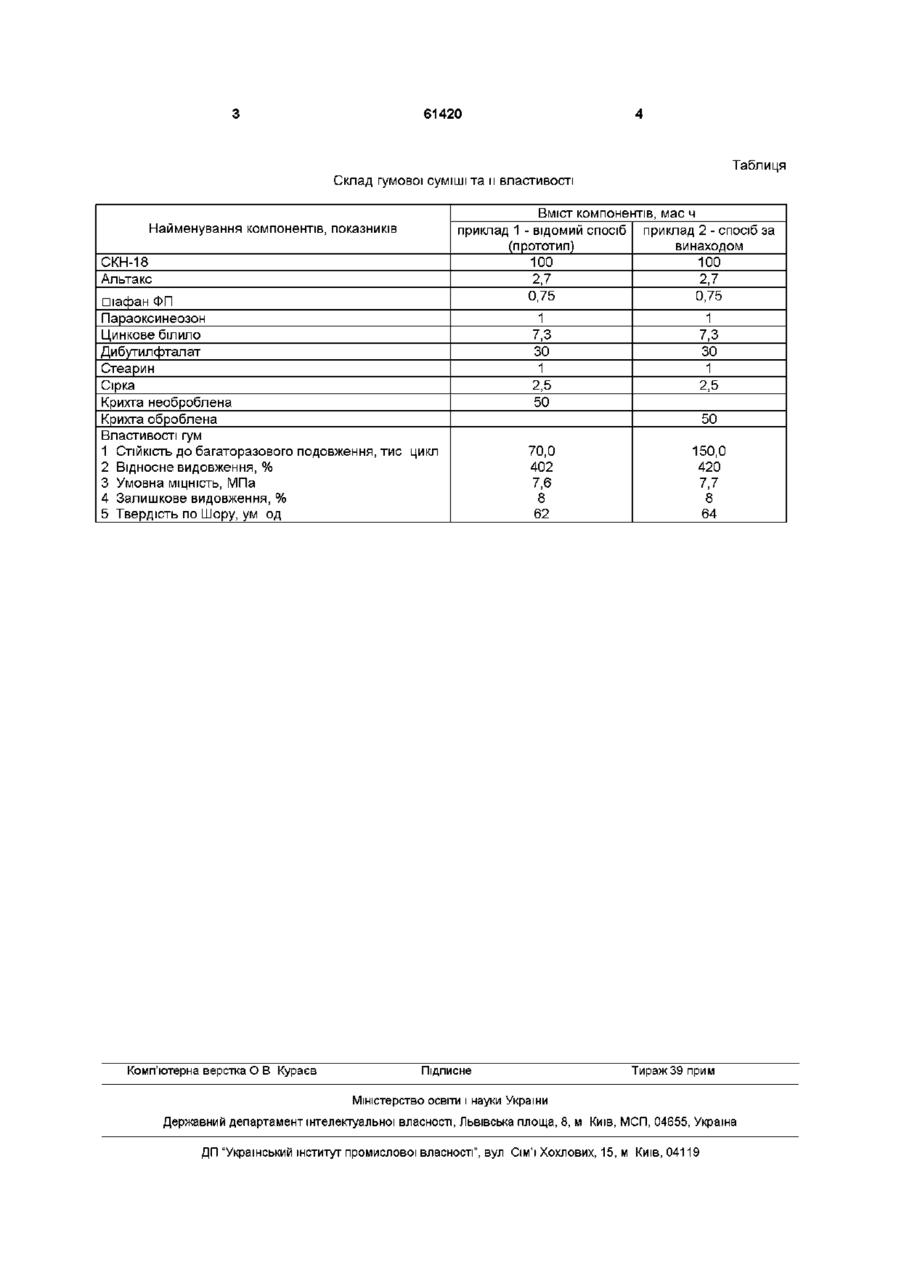

Спосіб одержання гумової крихти, який включає подрібнення ВІДХОДІВ вулканізованої гуми на валкових або дискових млинах, який відрізняється тим, що подрібнену крихту пропускають через рифайнер-вальці 1-3 рази при зазорі між валками 0,15-0,25 мм є центрами концентрації напруги в каучуковій матриці, тому що їх власна просторова сітка роздвигає сітку каучука При сильній механічній дії на рифайнер-вальцях сітка в часточках крихти дуже деформується і руйнується При введенні обробленої крихти в гумову суміш відбувається її більш рівномірне розподілення При вулканізації вихідного каучука оброблена крихта знаходить своє місце в новій СІТЦІ, не деформує и Тим самим зменшується концентрація напружених ділянок, що сприяє підвищенню СТІЙКОСТІ гуми до багаторазових деформацій Якщо зазор між валками більший ніж 0,25мм, то не будуть досягнуті необхідні зсувні зусилля для руйнування часток крихти, а зробити зазор менше, ніж 0,15мм технічно не можливо При пропусканні крихти через зазор більше, ніж 3 рази, буде спостерігатися ущільнення крихти та зменшення и дисперсності Винахід ілюструє приклад конкретного виконання способу Гумову крихту одержують подрібненням на валковому млині Потім гумову крихту пропускають З рази через рифайнер-вальці при зазорі між валками 0,2мм Вводять гумову крихту у гумову суміш, а потім визначають властивості вулканізату, а саме, СТІЙКІСТЬ до багаторазового подовження Склад гумової суміші та її властивості наведені в таблиці Як видно з таблиці, гума з обробленою крихтою видержує 151 тисячу циклів до розриву, а гума з необробленою крихтою - 70 тисяч циклів, а ІНШІ фізико-механічні показники гуми не погіршуються (О 61420 Таблиця Склад гумової суміші та и властивості Найменування компонентів, показників СКН-18 Альта кс піафан ФП Параоксинеозон Цинкове білило Дибутилфталат Стеарин Сірка Крихта необроблена Крихта оброблена Властивості гум 1 СТІЙКІСТЬ ДО багаторазового подовження, тис цикл 2 Відносне видовження, % Вміст компонентів, мас ч приклад 1 - відомий спосіб приклад 2 - спосіб за (прототип) винаходом 100 100 2,7 2,7 0,75 0,75 3 Умовна МІЦНІСТЬ, МПа 4 Залишкове видовження, % 5 Твердість по Шору, ум од Комп'ютерна верстка О В Кураєв 1 7,3 ЗО 1 2,5 50 1 7,3 ЗО 1 2,5 50 70,0 402 7,6 8 62 Підписне 150,0 420 7,7 8 64 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
