Склепіння доменної печі

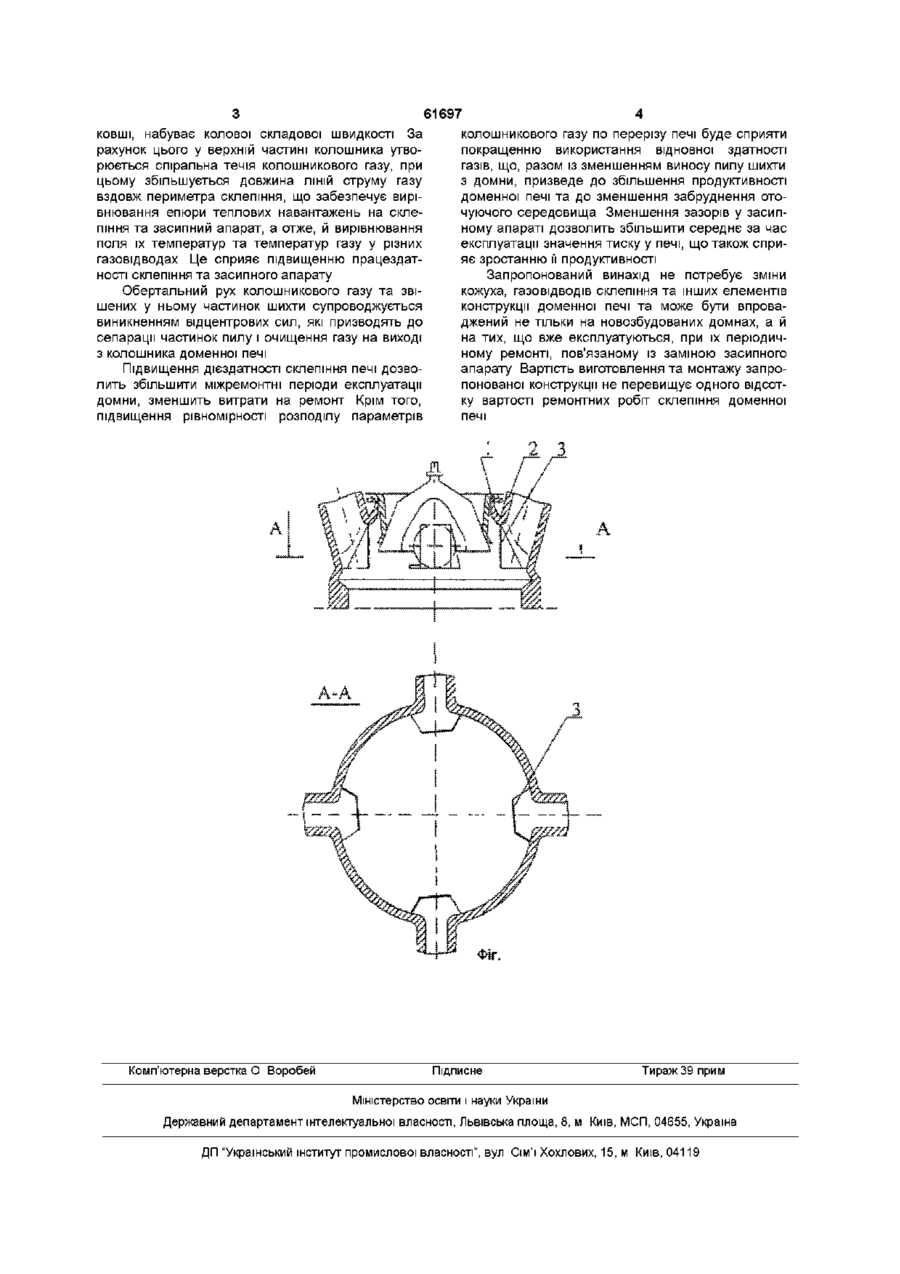

Склепіння доменної печі, яке містить футерований зсередини металевий кожух, вбудовані в Винахід відноситься до металургії і може бути використаний в доменних печах Відоме склепіння доменної печі містить металевий кожух, футерований зсередини, та вбудовані в нього газовідводи В доменних печах, що експлуатуються, колошниковий газ відводиться, як правило, за допомогою чотирьох газовідводів, рівномірно розташованих по колу склепіння Але чотири газовідводи викликають нерівномірність течи колошникового газу по перерізу склепіння, що збільшує нерівномірність газового потоку всередині печі, сприяє каналоутворенню в шихті, збільшенню виносу пилу, погіршенню використання відновлювальної здатності газів і тим самим негативно впливає на усі показники роботи доменної печі Ці недоліки особливо суттєві для надпотужних доменних печей об'ємом до 5000м3 та діаметром колошника більше 10м Збільшення КІЛЬКОСТІ газовідводів із звичайних чотирьох до 6 або 8 значно ускладнює схему та конструкцію склепіння доменної печі, послаблює його жорсткість, що негативно впливає на працездатність склепіння та завантажувального пристрою Відоме склепіння доменної печі (див авторське свідоцтво №401722 по ПМК С21в7/20), в якому у верхній частині прикріплений забірний пристрій у вигляді кільцевої перетинки з отворами, що утворює проміжну порожнину між рівнем шихти та газовідводами Збільшення рівномірності розподілу газу по периметру склепіння досягається тим, що на забірному пристрої колошниковий газ попередньо розподіляється по колу, проходячи через отвори в кільцевій перетинці, КІЛЬКІСТЬ яких значно нього газовідводи та засипний апарат, яке відрізняється тим, що на вході у кожен газовідвід встановлені напрямні, виконані у вигляді ковшів, якими газовідвідні отвори накриті в радіальному та вертикальному напрямках, при цьому їх ВХІДНІ отвори зміщені по колу відносно ВІДПОВІДНИХ газовідвідних отворів за годинниковою або проти годинникової стрілки більша КІЛЬКОСТІ газовідводів Така конструкція покращує рівномірність розподілу швидкостей газу по перерізу колошника, але не забезпечує рівномірності розподілу температури та ХІМІЧНОГО складу газу як по периметру, так і по різним газовідводам Значна нерівномірність температурного поля колошникового газу, яка при каналоутворенні в шихті може сягати 200-400 градусів, викликає нерівномірний обігрів склепіння, газовідводів та встановленого в склепінні засипного апарату Це викликає термічні напруги у вказаних конструкціях та негативно впливає на їх роботу, особливо засипного апарату, в якому, внаслідок термічних деформацій, виникають зазори між чашею і конусом Підйомно-радіальна течія газу в склепінні не зменшує виносу пилу з колошниковим газом Метою даного винаходу є зменшення викидів пилу і підвищення працездатності конструкцій склепіння доменної печі Вказана мета досягається тим, що у відомому склепінні доменної печі (Фіг), яке містить футерований зсередини металевий кожух (1), вбудовані в нього газовідводи (2 на вході у кожен газовідвід встановлюється направляючі (3), виконані у вигляді ковшів, що накривають газовідвідні отвори в радіальному та вертикальному напрямках, при цьому їх ВХІДНІ отвори зміщені по колу відносно ВІДПОВІДНИХ газовідвідних отворів за годинниковою або проти годинникової стрілки Направляючі можуть бути виготовлені зварюванням з товстолистової сталі або литтям із жаростійкого чавуну і кріпитися до кожуха Колошниковий газ, що входить в направляючі 1 (О (О ковші, набуває колової складової швидкості За рахунок цього у верхній частині колошника утворюється спіральна течія колошникового газу, при цьому збільшується довжина ЛІНІЙ струму газу вздовж периметра склепіння, що забезпечує вирівнювання епюри теплових навантажень на склепіння та засипний апарат, а отже, й вирівнювання поля їх температур та температур газу у різних газовідводах Це сприяє підвищенню працездатності склепіння та засипного апарату Обертальний рух колошникового газу та звішених у ньому частинок шихти супроводжується виникненням відцентрових сил, які призводять до сепарації частинок пилу і очищення газу на виході з колошника доменної печі Підвищення дієздатності склепіння печі дозволить збільшити міжремонтні періоди експлуатації домни, зменшить витрати на ремонт Крім того, підвищення рівномірності розподілу параметрів Комп'ютерна верстка О Воробей 61697 колошникового газу по перерізу печі буде сприяти покращенню використання відновної здатності газів, що, разом із зменшенням виносу пилу шихти з домни, призведе до збільшення продуктивності доменної печі та до зменшення забруднення оточуючого середовища Зменшення зазорів у засипному апараті дозволить збільшити середнє за час експлуатації значення тиску у печі, що також сприяє зростанню її продуктивності Запропонований винахід не потребує зміни кожуха, газовідводів склепіння та інших елементів конструкції доменної печі та може бути впроваджений не тільки на новозбудованих домнах, а й на тих, що вже експлуатуються, при їх періодичному ремонті, пов'язаному із заміною засипного апарату Вартість виготовлення та монтажу запропонованої конструкції не перевищує одного відсотку вартості ремонтних робіт склепіння доменної печі Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
