Пристрій для обробітку грунту

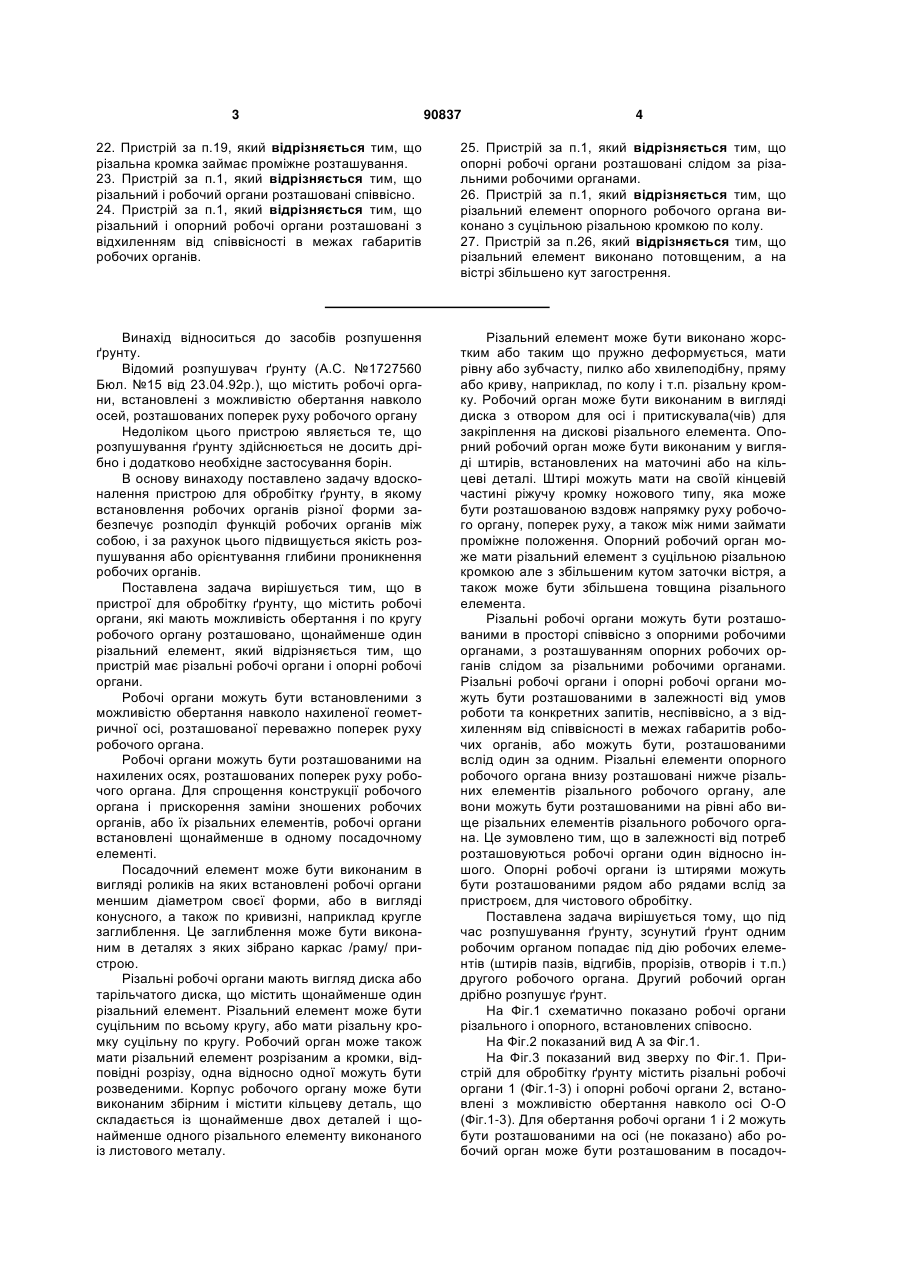

1. Пристрій для обробітку грунту, що містить робочі органи, які мають можливість обертання навколо нахилених геометричних осей, розташованих поперек їх руху, та містять по щонайменше одному різальному елементу і кругом на робочому органі, який відрізняється тим, що робочі органи виконані різальними і опорними, при цьому різальний елемент опорного робочого органа розташований біля оброблюваної поверхні на рівні або ближче до цієї поверхні, ніж різальний елемент різального робочого органа. 2. Пристрій за п.1, який відрізняється тим, що різальний і опорний робочі органи встановлені на осі. 3. Пристрій за п.1, який відрізняється тим, що різальні і опорні робочі органи встановлені в щонайменше одному посадочному елементі. 4. Пристрій за п.3, який відрізняється тим, що посадочний елемент виконано у вигляді ролика для встановлення робочого органа. 5. Пристрій за п.4, який відрізняється тим, що посадочний елемент виконано у вигляді конусного або круглого заглиблення щонайменше в одній деталі каркасу (рами) пристрою. 6. Пристрій за п.1, який відрізняється тим, що різальний робочий орган виконано у вигляді диска 2 (19) 1 3 90837 4 22. Пристрій за п.19, який відрізняється тим, що різальна кромка займає проміжне розташування. 23. Пристрій за п.1, який відрізняється тим, що різальний і робочий органи розташовані співвісно. 24. Пристрій за п.1, який відрізняється тим, що різальний і опорний робочі органи розташовані з відхиленням від співвісності в межах габаритів робочих органів. 25. Пристрій за п.1, який відрізняється тим, що опорні робочі органи розташовані слідом за різальними робочими органами. 26. Пристрій за п.1, який відрізняється тим, що різальний елемент опорного робочого органа виконано з суцільною різальною кромкою по колу. 27. Пристрій за п.26, який відрізняється тим, що різальний елемент виконано потовщеним, а на вістрі збільшено кут загострення. Винахід відноситься до засобів розпушення ґрунту. Відомий розпушувач ґрунту (А.С. №1727560 Бюл. №15 від 23.04.92p.), що містить робочі органи, встановлені з можливістю обертання навколо осей, розташованих поперек руху робочого органу Недоліком цього пристрою являється те, що розпушування ґрунту здійснюється не досить дрібно і додатково необхідне застосування борін. В основу винаходу поставлено задачу вдосконалення пристрою для обробітку ґрунту, в якому встановлення робочих органів різної форми забезпечує розподіл функцій робочих органів між собою, і за рахунок цього підвищується якість розпушування або орієнтування глибини проникнення робочих органів. Поставлена задача вирішується тим, що в пристрої для обробітку ґрунту, що містить робочі органи, які мають можливість обертання і по кругу робочого органу розташовано, щонайменше один різальний елемент, який відрізняється тим, що пристрій має різальні робочі органи і опорні робочі органи. Робочі органи можуть бути встановленими з можливістю обертання навколо нахиленої геометричної осі, розташованої переважно поперек руху робочого органа. Робочі органи можуть бути розташованими на нахилених осях, розташованих поперек руху робочого органа. Для спрощення конструкції робочого органа і прискорення заміни зношених робочих органів, або їх різальних елементів, робочі органи встановлені щонайменше в одному посадочному елементі. Посадочний елемент може бути виконаним в вигляді роликів на яких встановлені робочі органи меншим діаметром своєї форми, або в вигляді конусного, а також по кривизні, наприклад кругле заглиблення. Це заглиблення може бути виконаним в деталях з яких зібрано каркас /раму/ пристрою. Різальні робочі органи мають вигляд диска або тарільчатого диска, що містить щонайменше один різальний елемент. Різальний елемент може бути суцільним по всьому кругу, або мати різальну кромку суцільну по кругу. Робочий орган може також мати різальний елемент розрізаним а кромки, відповідні розрізу, одна відносно одної можуть бути розведеними. Корпус робочого органу може бути виконаним збірним і містити кільцеву деталь, що складається із щонайменше двох деталей і щонайменше одного різального елементу виконаного із листового металу. Різальний елемент може бути виконано жорстким або таким що пружно деформується, мати рівну або зубчасту, пилко або хвилеподібну, пряму або криву, наприклад, по колу і т.п. різальну кромку. Робочий орган може бути виконаним в вигляді диска з отвором для осі і притискувала(чів) для закріплення на дискові різального елемента. Опорний робочий орган може бути виконаним у вигляді штирів, встановлених на маточині або на кільцеві деталі. Штирі можуть мати на своїй кінцевій частині ріжучу кромку ножового типу, яка може бути розташованою вздовж напрямку руху робочого органу, поперек руху, а також між ними займати проміжне положення. Опорний робочий орган може мати різальний елемент з суцільною різальною кромкою але з збільшеним кутом заточки вістря, а також може бути збільшена товщина різального елемента. Різальні робочі органи можуть бути розташованими в просторі співвісно з опорними робочими органами, з розташуванням опорних робочих органів слідом за різальними робочими органами. Різальні робочі органи і опорні робочі органи можуть бути розташованими в залежності від умов роботи та конкретних запитів, неспіввісно, а з відхиленням від співвісності в межах габаритів робочих органів, або можуть бути, розташованими вслід один за одним. Різальні елементи опорного робочого органа внизу розташовані нижче різальних елементів різального робочого органу, але вони можуть бути розташованими на рівні або вище різальних елементів різального робочого органа. Це зумовлено тим, що в залежності від потреб розташовуються робочі органи один відносно іншого. Опорні робочі органи із штирями можуть бути розташованими рядом або рядами вслід за пристроєм, для чистового обробітку. Поставлена задача вирішується тому, що під час розпушування ґрунту, зсунутий ґрунт одним робочим органом попадає під дію робочих елементів (штирів пазів, відгибів, прорізів, отворів і т.п.) другого робочого органа. Другий робочий орган дрібно розпушує ґрунт. На Фіг.1 схематично показано робочі органи різального і опорного, встановлених співосно. На Фіг.2 показаний вид А за Фіг.1. На Фіг.3 показаний вид зверху по Фіг.1. Пристрій для обробітку ґрунту містить різальні робочі органи 1 (Фіг.1-3) і опорні робочі органи 2, встановлені з можливістю обертання навколо осі О-О (Фіг.1-3). Для обертання робочі органи 1 і 2 можуть бути розташованими на осі (не показано) або робочий орган може бути розташованим в посадоч 5 ному елементі (не показано) виконаному, наприклад в вигляді заглиблення, виконаного за формою відповідною до форми робочого органа в місці його менших розмірів (діаметра). Ріжучий робочий орган може мати форму диска, який може бути тарільчатим. Робочі органи 1 і 2 можуть бути збірними і містити по щонайменше одному диску і прижиму для кріплення між ними щонайменше одного різального елемента 3 або 5. Робочі органи 1 і 2 можуть бути встановленими зі зміщенням від співІсності в межах габаритів робочих органів або з виходом за габарити робочих органів з розташування їх слідом. Відстань (Фіг.1) між робочим органом 1 і робочим органом 2 визначається головним чином розташуванням по фронту робочих органів 1 і відстанню між їх різальними елементами 3 (Фіг.1-3), що містять різальні кромки 4 таким чином, щоб штирі 5, або суцільний різальний елемент (не показано) робочого органу 2 розташувалися ближче до поверхні ґрунту 6 ніж ріжуча кромка 4 ріжучого елемента 5. Різальний елемент 3, 5 з різальною кромкою 4 може бути виконаною ножового типу, як на Фіг.1 та може бути розрізаним та кромками, відповідного розрізу, розведеним аж до розташування поперек площині робочого органа 1, або 2. Наприклад, різальний елемент розрізали в напрямку від більшого діаметра до меншого а кромки цього розрізу розведені, наприклад, одну кромку відхилено в одну сторону від площини робочого органа, а іншу в другу сторону від площини робочого органа. Робочі органи 1 та 2 можуть мати жорсткий зв'язок а також кінематичний та з підпружиненням. Різальна кромка 4 різальних елементів 3 та 5, яких на робочих органах 1 та 2 щонайменше по одному, може бути прямою і круговою, пилко та хвилеподібною, зубчатою і т.п. Робочі органи, що містять в собі штирі 5, встановлені на маточині (не показано), або на кільцеві деталі 8 (Фіг.1-3) та застосовуються інші конструкції (форми). Застосовують як суцільну так і з отворами, пазами, відгинами, прорізами і т.п.Форму різального елемента 3 та 5 Використовують кільцеву деталь 8, яка може бути збірною із щонайменше двох з'єднаних між собою деталей, або суцільною з виконанням в ній отворів (не показано). В ці отвори вгвинчено, вставлено, вварено і т.п. штирі 5. 90837 6 Штирі 5 можуть бути товстішими ніж необхідно а на кінці загостреними з більшим чи, меншим кутом загострення, або притупленим для обмеження заглиблення робочого органа 1, зменшеним, через притуплення, заглиблення робочого органа 2. Робочі органи 1, 2 можуть бути розташованими в ряд, що поперек руху так і рядами як для сумісної роботи, так і для роботи самостійної, наприклад, робочі органи 2 в якості борони. Пристрій використовують таким чином. Під час руху пристрою в напрямку V (Фіг.3) штирі 5, які розташовані в кільцеві деталі 8 (Фіг.13) або суцільним різальним елементом (не показано) упирається в поверхню 6 і обертає робочий орган. При цьому штирі 5, або різальні елементи здійснюючи складний рух, що складається із обертання подібного до свердлення і зміни кута розташування відносно поверхні 6 (розташованого в поперечній руху площині), проникають в ґрунт 6. Після досягнення певної глибини занурення штирів 5, або різальних елементів з суцільними різальними кромками (не показано) в контакт з ґрунтом 6 входять різальні робочі органи 1 (Фіг.1-3). Теж відбувається, коли навпаки: спочатку заглиблюється різальний робочий орган 1 а потім в контакт з ґрунтом 6 входить робочий орган 2, обмежуючи заглиблення робочих органів 1. Різальна кромка 4 робочого органу, що йде попереду, розташована на рівні робочих органів 1 занурюється в ґрунт 6 і зсуває його різальним елементом 3 та прорізає борозну, в якій розташовується різальний елемент 5 (штирі) опорного робочого органу 2. Штирі 5 в борозні занурюються далі в ґрунт, забезпечуючи цим занурення парного робочого органу 1. При стику з твердим 7 (Фіг.1) різальні елементи (штирі) 5, що занурені глибше різальної кромки 4 різального робочого органу 1 упираються в тверде 7 і цим перешкоджають контакту різальної кромки 4 з твердим 7. Цим забезпечується тривала робота різального робочого органу 1. Якщо ж ріжучі елементи 5 опорного робочого органу знаходяться вище ріжучих елементів ріжучого робочого органу то вони обмежують глибину оранки до необхідної. Одночасно різальні елементи опорного робочого органу 2, будучи розташованими вище, нижче або на рівні різального робочого органу 1, здійснюють остаточне розпушення ґрунту 6. 7 Комп’ютерна верстка Н. Лиcенко 90837 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
