Стернальний ретрактор

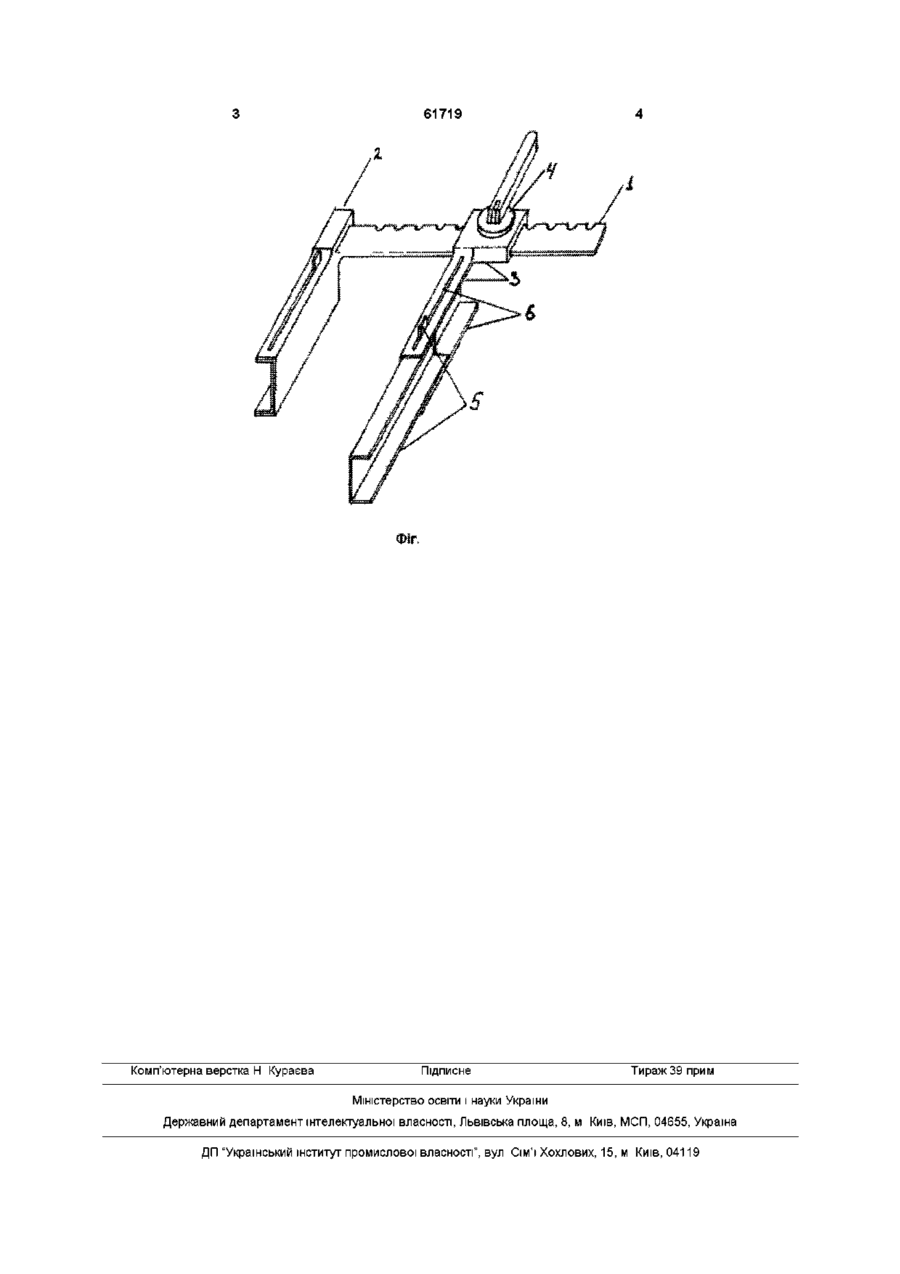

Стернальний ретрактор, що містить зубцювату рейку з робочими браншами і храповим механізмом, який відрізняється тим, що бранші виконано незмінними розсувними, причому кожна з них має паз з напрямною для регулювання довжини бранші Винахід відноситься до медичної техніки, а саме до розширників і ретракторів Відомий пристрій, узятий нами як прототип (1) Він призначений для розширення ран і складається з зубцюватої рейки з робочими браншами і храповим механізмом, причому бранши виконані змінними для створення можливості регулювання їхньої довжини в залежності від розмірів операційної рані Але даний пристрій має наступні недоліки при його використанні необхідність регулювання довжини робітників бранш шляхом їхнього підбора і заміни створює значні незручності, що негативно позначається на хірургічній техніці, внаслідок чого збільшується травматичність і тривалість оперативного втручання, зростає частота і вага післяопераційних ускладнень, крім того, необхідність наявності комплекту бранш різної довжини істотно підвищує вартість ретрактора В основу винаходу поставлена задача створення пристрою, що забезпечував би можливість регулювання довжини робочих бранш без необхідності їхньої заміни, що позитивно позначається на хірургічній техніці, у підсумку знижується травматичність і тривалість оперативного втручання, зменшується частота і вага післяопераційних ускладнень, крім того, знижується вартість пристрою Поставлена задача вирішується тим, що в стернальному ретракторі, що містить зубцювату рейку з робочими браншами і храповим механізмом, ВІДПОВІДНО до винаходу, бранши виконані незмінними розсувними, причому кожна з них має паз з направляючою для регулювання довжини бранши Пристрій виготовлений зі сталі і складається з зубцюватої рейки (1) з нерухомою (2) і рухливою (3) робочими браншами, храпового механізму з ручкою (4), кожна з робочих бранш має П-образную форму і складається з двох частин, розташованих одна усередині іншої, причому зовнішня частина бранши має подовжній паз (5) а внутрішня — напрямну (6) для регулювання розсування бранши У процесі експлуатації дане пристосування застосовують у такий спосіб після виконання серединної (повної або часткової) стернотоми ретрактор розміщається між частинами розсіченої грудини, після чого бранши розсовуються на довжину розрізу і храповим механізмом виробляється ретракція грудини, при цьому фіксація браншей виробляється шляхом їхньої механічної взаємодії з краями грудини Достоїнства пристрою, що пропонується забезпечення можливості регулювання довжини робочих бранш без необхідності їхньої заміни, що позитивно позначається на хірургічній техніці, внаслідок чого знижується травматичність і тривалість оперативного втручання, зменшується частота і вага післяопераційних ускладнень, крім того, знижується вартість пристрою Джерела інформації, прийняті в увагу 1 Патент US 6206828 Sternal retractor with changeable blades and blade latch mechanism A61 В17/02Опубл Mar 27, 2001 o> CD 61719 Комп'ютерна верстка Н Кураєва Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
