Спосіб відновлення і захисту каналізаційного трубопроводу

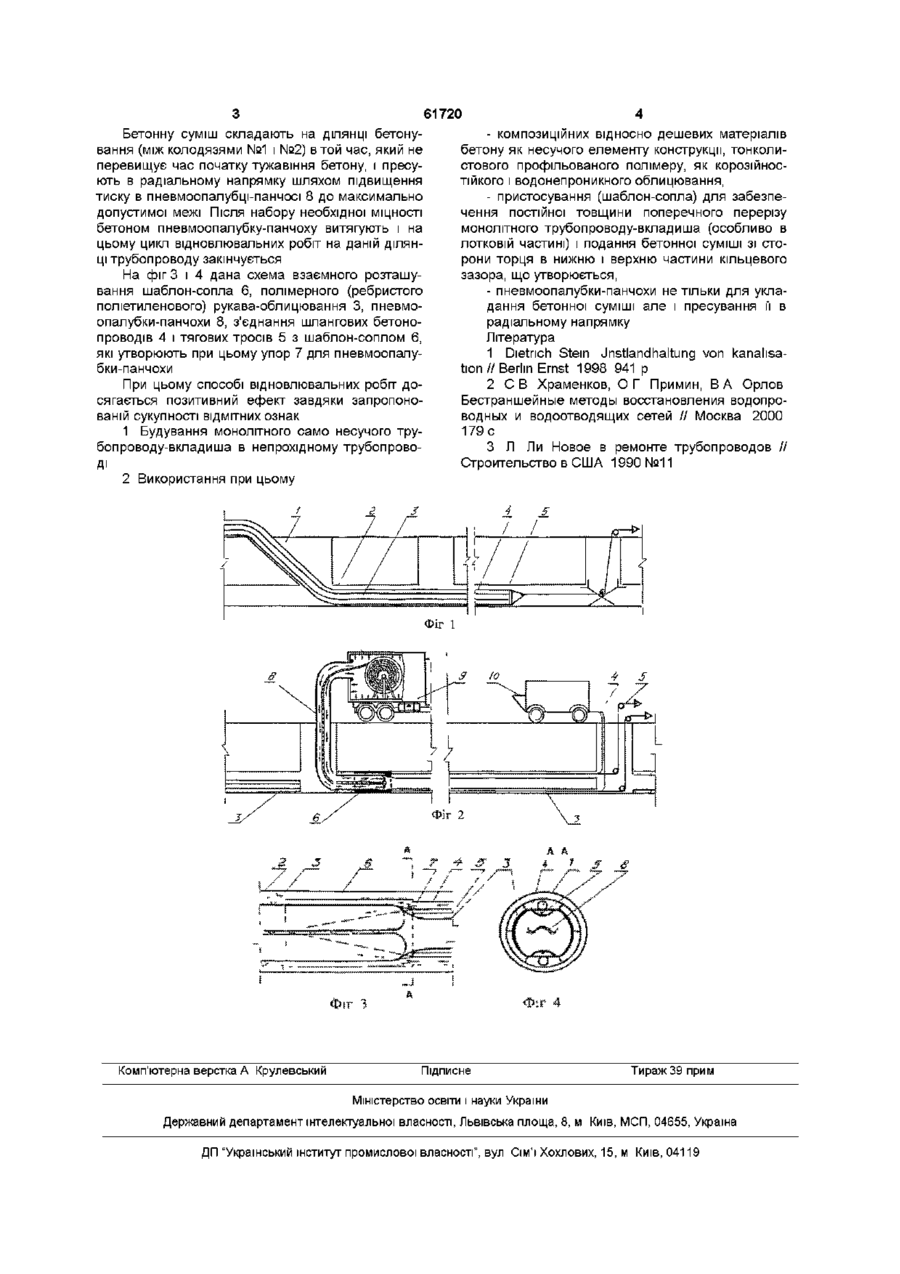

Спосіб відновлення і захисту каналізаційного трубопроводу шляхом введення самонесучого трубопроводу-вкладиша, який відрізняється тим, що у відновлюваний трубопровід протягують полімерний рукав-облицювання, який має зовнішню Винахід відноситься до галузі експлуатації каналізаційних трубопроводів і може бути використано для відновлення несучої здібності і антикорозійного, антифільтраційного захисту трубопроводу ВІДОМІ [1, 2] способи відновлення і захисту каналізаційного трубопроводу шляхом введення в трубопровід гнучкого полімерного рукава у вигляді панчохи (покритий клеючою мастикою), під тиском стиснутого повітря (або води), вивертаючись, рухається по трубопроводу і щільно притискається і приклеюється до стінок трубопроводу Однак ВІДОМІ способи не забезпечують несучої здібності трубопроводу, наприклад, залізобетонного трубопроводу, склепна частина якого руйнована газовою корозією Найбільш близький за технічним рішенням спосіб відновлення і захисту трубопроводу [3], полягає в тому, що спочатку протягують в відновлювальний трубопровід само несучий полімерний товстостінний трубопровід-вкладиш, а потім між трубний зазор заповнюють цементним розчином Недоліки відомого способу такі - полімерні само несучі труби мають високу вартість, - ці труби-вкладиші при цементації між трубного зазору спливають, і, як наслідок, монолітний вторинний між трубний трубопровід-вкладиш з цементного каменя, що утворюється, не має несучої здібності і використовується як заповнювач Задачею винаходу є зниження вартості само несучого трубопроводу-вкладиша Задача вирішується завдяки тому, що у відновлювальному трубопро активну (анкеруючу) поверхню, встановлюють з одного кінця рукава-облицювання зовні шаблонсопло, а всередину вводять кінець пневмоопалубки-панчохи, пересувають шаблон-сопло і пневмоопалубку-панчоху до другого кінця рукаваоблицювання, заповнюючи при цьому бетонною (фібробетонною) сумішшю кільцевий зазор, який утворюється за шаблон-соплом, пресують свіжоукладену бетонну (фібробетонну) суміш шляхом підвищення тиску в пневмоопалубці-панчосі і витягують пневмоопалубку-панчоху після набору МІЦНОСТІ бетону воді будують само несучий трубопровід-вкладиш з монолітно-пресованого дрібнозернистого бетону (фібробетону) облицьованого профільованим полімером, наприклад, ребристим поліетиленом Суть винаходу показана на фіг 1-4 Відновлення несучої здібності і захисту каналізаційного трубопроводу здійснюється таким чином Спочатку (див фіг1) через стартовий котлован 1 у відновлювальний трубопровід 2 протягують ребристий поліетиленовий (або інший) рукавоблицювання 3, а також верхній і нижній шлангові бетонопроводи 4 з тросами 5 Потім (фіг 2) на ДІЛЯНЦІ МІЖ ОГЛЯДОВИМИ КОЛОД цями (або між стартовим котлованом і оглядовим колодязем) з колодязя №1 встановлюють на кінець рукава-облицювання 3 шаблон-сопло 6 і приєднують до нього КІНЦІ бетонопроводів 4 з тросами 5, а всередину кінця рукава-облицювання 3 вводять до упору пневмоопалубку-панчоху 8, використовуючи при цьому відому [2] спецмашину 9 Після ЦИХ ПІДГОТОВЧИХ робіт пересувають шаблон-сопло 6 за допомогою лебідок і тросів 5, а пневмоопалубку-панчоху 8 продовжують, використовуючи спецмашину 9 При переміщенні шаблонсопла і пневмоопалубки-панчохи по полімерному рукаву-облицюванні 3 утворюється кільцевий зазор за шаблон-соплом, який безперервно заповнюється бетонною сумішшю під тиском менше, чим тиск у пневмоопалубці-панчосі Бетонну суміш подають від бетононасоса 10 по шланговим бетонопроводам 4 в верхні і нижні сопла пристосування 6 (О 61720 Бетонну суміш складають на ДІЛЯНЦІ бетонування (між КОЛОДЯЗЯМИ №1 і №2) в той час, який не перевищує час початку тужавіння бетону, і пресують в радіальному напрямку шляхом підвищення тиску в пневмоопалубці-панчосі 8 до максимально допустимої межі Після набору необхідної МІЦНОСТІ бетоном пневмоопалубку-панчоху витягують і на цьому цикл відновлювальних робіт на даній ДІЛЯНЦІ трубопроводу закінчується На фіг 3 і 4 дана схема взаємного розташування шаблон-сопла 6, полімерного (ребристого поліетиленового) рукава-облицювання 3, пневмоопалубки-панчохи 8, з'єднання шлангових бетонопроводів 4 і тягових тросів 5 з шаблон-соплом 6, які утворюють при цьому упор 7 для пневмоопалубки-панчохи При цьому способі відновлювальних робіт досягається позитивний ефект завдяки запропонованій сукупності ВІДМІТНИХ ознак 1 Будування монолітного само несучого трубопроводу-вкладиша в непрохідному трубопроводі 2 Використання при цьому - композиційних ВІДНОСНО дешевих матеріалів бетону як несучого елементу конструкції, тонколистового профільованого полімеру, як корозійностійкого і водонепроникного облицювання, - пристосування (шаблон-сопла) для забезпечення постійної товщини поперечного перерізу монолітного трубопроводу-вкладиша (особливо в лотковій частині) і подання бетонної суміші зі сторони торця в нижню і верхню частини кільцевого зазора, що утворюється, - пневмоопалубки-панчохи не тільки для укладання бетонної суміші але і пресування її в радіальному напрямку Література 1 Dietrich Stem Jnstlandhaltung von kanahsation//Berlin Ernst 1998 941 p 2 С В Храменков, О Г Примин, В А Орлов Бестраншейные методы восстановления водопроводных и водоотводящих сетей // Москва 2000 179 с 3 Л Ли Новое в ремонте трубопроводов // Строительство в США 1990 №11 Фіг 1 Комп'ютерна верстка А Крулевський Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
