Вихровий кавітаційний реактор
Номер патенту: 61789
Опубліковано: 25.07.2011
Автори: Веретільник Тимофій Іванович, Дифучін Юрій Миколайович, Циба Олександр Анатолійович, Капітан Руслан Борисович
Формула / Реферат
Вихровий кавітаційний реактор, який містить корпус з вхідним і вихідним соплами, кавітаційну камеру, патрубок для подачі гетерогенного середовища, який відрізняється тим, що пристрій регулювання включає регулювальну голку з внутрішнім каналом, поршень, що утримується в положенні рівноваги пружинами і переміщується за допомогою гвинта.
Текст

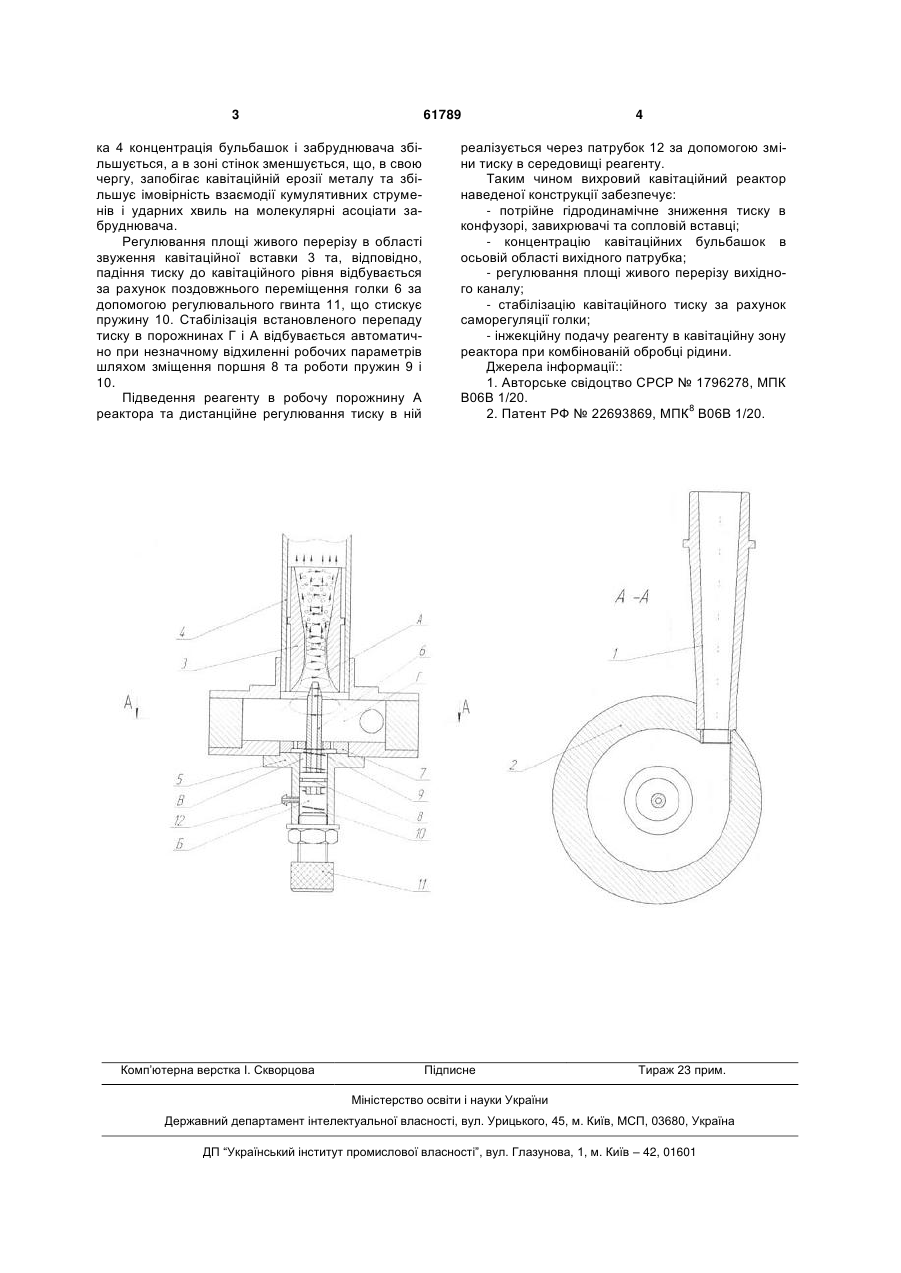

Вихровий кавітаційний реактор, який містить корпус з вхідним і вихідним соплами, кавітаційну камеру, патрубок для подачі гетерогенного середовища, який відрізняється тим, що пристрій регулювання включає регулювальну голку з внутрішнім каналом, поршень, що утримується в положенні рівноваги пружинами і переміщується за допомогою гвинта. (19) (21) u201101099 (22) 01.02.2011 (24) 25.07.2011 (46) 25.07.2011, Бюл.№ 14, 2011 р. (72) ВЕРЕТІЛЬНИК ТИМОФІЙ ІВАНОВИЧ, ЦИБА ОЛЕКСАНДР АНАТОЛІЙОВИЧ, ДИФУЧІН ЮРІЙ МИКОЛАЙОВИЧ, КАПІТАН РУСЛАН БОРИСОВИЧ (73) ВЕРЕТІЛЬНИК ТИМОФІЙ ІВАНОВИЧ, ЦИБА ОЛЕКСАНДР АНАТОЛІЙОВИЧ, ДИФУЧІН ЮРІЙ МИКОЛАЙОВИЧ, КАПІТАН РУСЛАН БОРИСОВИЧ 3 61789 ка 4 концентрація бульбашок і забруднювача збільшується, а в зоні стінок зменшується, що, в свою чергу, запобігає кавітаційній ерозії металу та збільшує імовірність взаємодії кумулятивних струменів і ударних хвиль на молекулярні асоціати забруднювача. Регулювання площі живого перерізу в області звуження кавітаційної вставки 3 та, відповідно, падіння тиску до кавітаційного рівня відбувається за рахунок поздовжнього переміщення голки 6 за допомогою регулювального гвинта 11, що стискує пружину 10. Стабілізація встановленого перепаду тиску в порожнинах Г і А відбувається автоматично при незначному відхиленні робочих параметрів шляхом зміщення поршня 8 та роботи пружин 9 і 10. Підведення реагенту в робочу порожнину А реактора та дистанційне регулювання тиску в ній Комп’ютерна верстка І. Скворцова 4 реалізується через патрубок 12 за допомогою зміни тиску в середовищі реагенту. Таким чином вихровий кавітаційний реактор наведеної конструкції забезпечує: - потрійне гідродинамічне зниження тиску в конфузорі, завихрювачі та сопловій вставці; - концентрацію кавітаційних бульбашок в осьовій області вихідного патрубка; - регулювання площі живого перерізу вихідного каналу; - стабілізацію кавітаційного тиску за рахунок саморегуляції голки; - інжекційну подачу реагенту в кавітаційну зону реактора при комбінованій обробці рідини. Джерела інформації:: 1. Авторське свідоцтво СРСР № 1796278, МПК В06В 1/20. 8 2. Патент РФ № 22693869, МПК В06В 1/20. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
