Біореактор

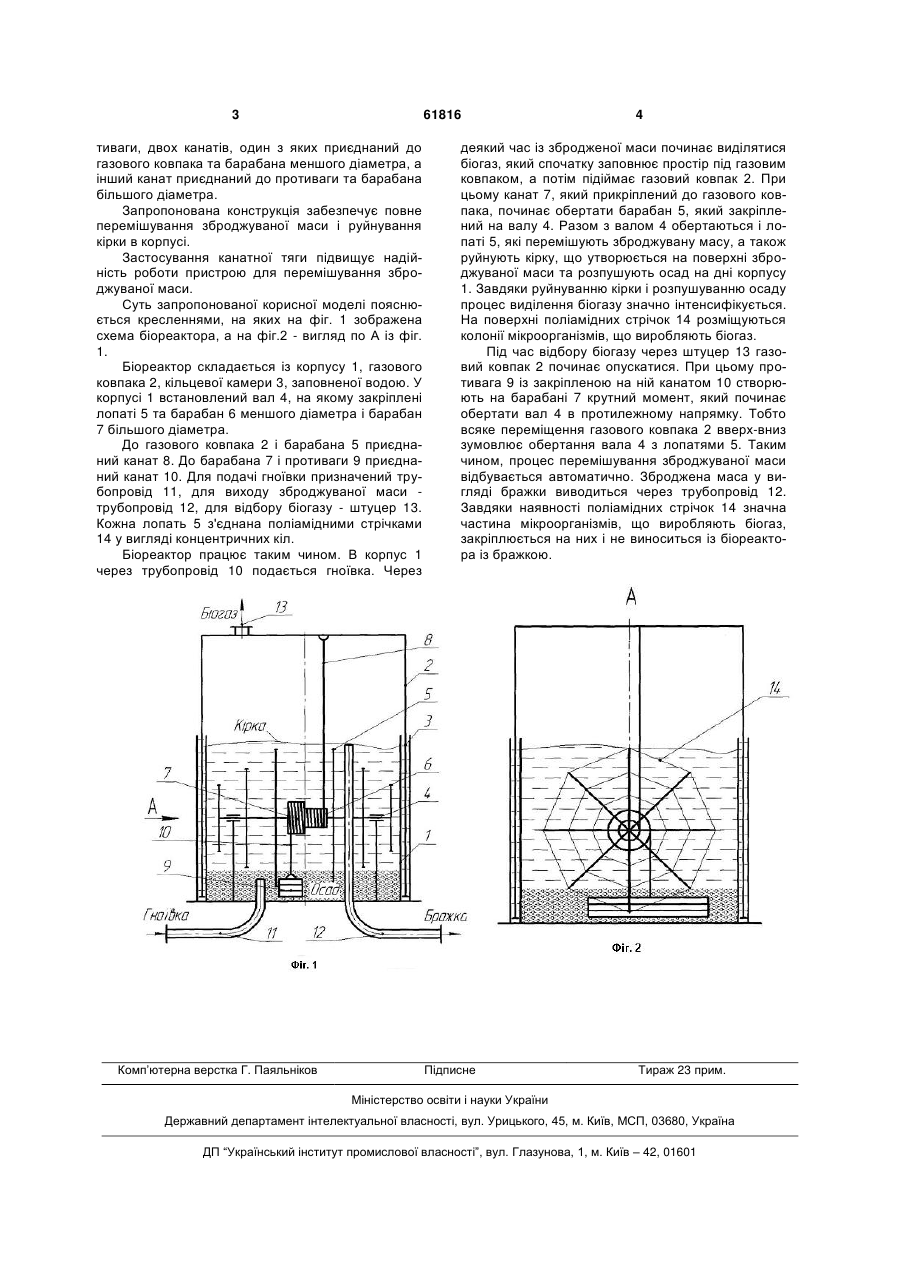

Біореактор, що містить корпус, газовий ковпак, кільцеву камеру на корпусі, заповнену водою, при 3 61816 тиваги, двох канатів, один з яких приєднаний до газового ковпака та барабана меншого діаметра, а інший канат приєднаний до противаги та барабана більшого діаметра. Запропонована конструкція забезпечує повне перемішування зброджуваної маси і руйнування кірки в корпусі. Застосування канатної тяги підвищує надійність роботи пристрою для перемішування зброджуваної маси. Суть запропонованої корисної моделі пояснюється кресленнями, на яких на фіг. 1 зображена схема біореактора, а на фіг.2 - вигляд по А із фіг. 1. Біореактор складається із корпусу 1, газового ковпака 2, кільцевої камери 3, заповненої водою. У корпусі 1 встановлений вал 4, на якому закріплені лопаті 5 та барабан 6 меншого діаметра і барабан 7 більшого діаметра. До газового ковпака 2 і барабана 5 приєднаний канат 8. До барабана 7 і противаги 9 приєднаний канат 10. Для подачі гноївки призначений трубопровід 11, для виходу зброджуваної маси трубопровід 12, для відбору біогазу - штуцер 13. Кожна лопать 5 з'єднана поліамідними стрічками 14 у вигляді концентричних кіл. Біореактор працює таким чином. В корпус 1 через трубопровід 10 подається гноївка. Через Комп’ютерна верстка Г. Паяльніков 4 деякий час із збродженої маси починає виділятися біогаз, який спочатку заповнює простір під газовим ковпаком, а потім підіймає газовий ковпак 2. При цьому канат 7, який прикріплений до газового ковпака, починає обертати барабан 5, який закріплений на валу 4. Разом з валом 4 обертаються і лопаті 5, які перемішують зброджувану масу, а також руйнують кірку, що утворюється на поверхні зброджуваної маси та розпушують осад на дні корпусу 1. Завдяки руйнуванню кірки і розпушуванню осаду процес виділення біогазу значно інтенсифікується. На поверхні поліамідних стрічок 14 розміщуються колонії мікроорганізмів, що виробляють біогаз. Під час відбору біогазу через штуцер 13 газовий ковпак 2 починає опускатися. При цьому противага 9 із закріпленою на ній канатом 10 створюють на барабані 7 крутний момент, який починає обертати вал 4 в протилежному напрямку. Тобто всяке переміщення газового ковпака 2 вверх-вниз зумовлює обертання вала 4 з лопатями 5. Таким чином, процес перемішування зброджуваної маси відбувається автоматично. Зброджена маса у вигляді бражки виводиться через трубопровід 12. Завдяки наявності поліамідних стрічок 14 значна частина мікроорганізмів, що виробляють біогаз, закріплюється на них і не виноситься із біореактора із бражкою. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
