Біореактор горючого газу

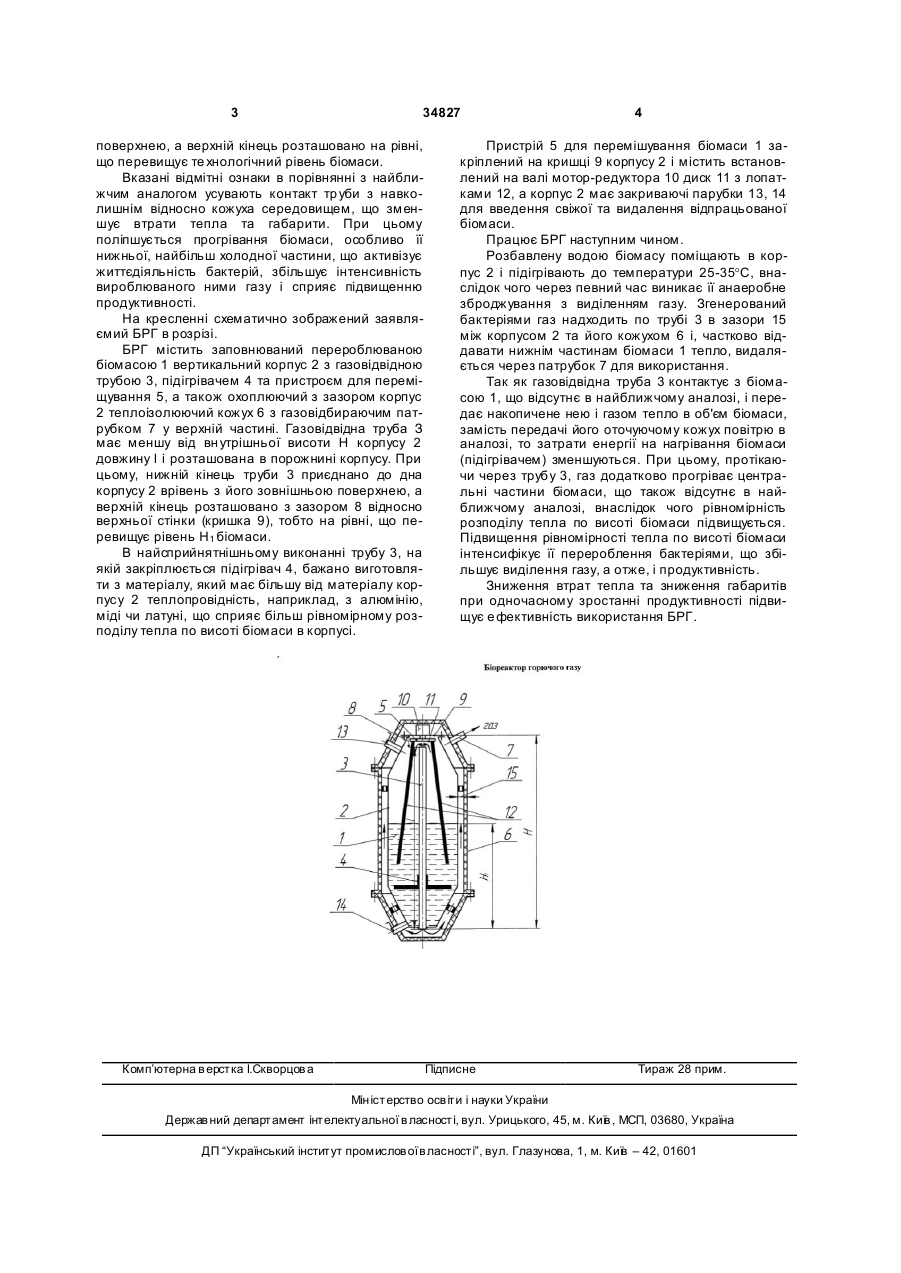

1. Біореактор горючого газу, що містить заповнюваний перероблюваною біомасою вертикальний корпус з газовідвідною трубою, підігрівачем і 3 34827 поверхнею, а верхній кінець розташовано на рівні, що перевищує те хнологічний рівень біомаси. Вказані відмітні ознаки в порівнянні з найближчим аналогом усувають контакт тр уби з навколишнім відносно кожуха середовищем, що зменшує втрати тепла та габарити. При цьому поліпшується прогрівання біомаси, особливо її нижньої, найбільш холодної частини, що активізує життєдіяльність бактерій, збільшує інтенсивність вироблюваного ними газу і сприяє підвищенню продуктивності. На кресленні схематично зображений заявляємий БРГ в розрізі. БРГ містить заповнюваний перероблюваною біомасою 1 вертикальний корпус 2 з газовідвідною трубою 3, підігрівачем 4 та пристроєм для переміщування 5, а також охоплюючий з зазором корпус 2 теплоізолюючий кожух 6 з газовідбираючим патрубком 7 у верхній частині. Газовідвідна труба З має меншу від вн утрішньої висоти H корпусу 2 довжину l і розташована в порожнині корпусу. При цьому, нижній кінець труби 3 приєднано до дна корпусу 2 врівень з його зовнішньою поверхнею, а верхній кінець розташовано з зазором 8 відносно верхньої стінки (кришка 9), тобто на рівні, що перевищує рівень Н1 біомаси. В найсприйнятнішньому виконанні трубу 3, на якій закріплюється підігрівач 4, бажано виготовляти з матеріалу, який має більшу від матеріалу корпусу 2 теплопровідність, наприклад, з алюмінію, міді чи латуні, що сприяє більш рівномірному розподілу тепла по висоті біомаси в корпусі. Комп’ютерна в ерстка І.Скворцов а 4 Пристрій 5 для перемішування біомаси 1 закріплений на кришці 9 корпусу 2 і містить встановлений на валі мотор-редуктора 10 диск 11 з лопатками 12, а корпус 2 має закриваючі парубки 13, 14 для введення свіжої та видалення відпрацьованої біомаси. Працює БРГ наступним чином. Розбавлену водою біомасу поміщають в корпус 2 і підігрівають до температури 25-35°C, внаслідок чого через певний час виникає її анаеробне зброджування з виділенням газу. Згенерований бактеріями газ надходить по трубі 3 в зазори 15 між корпусом 2 та його кожухом 6 і, частково віддавати нижнім частинам біомаси 1 тепло, видаляється через патрубок 7 для використання. Так як газовідвідна труба 3 контактує з біомасою 1, що відсутнє в найближчому аналозі, і передає накопичене нею і газом тепло в об'єм біомаси, замість передачі його оточуючому кожух повітрю в аналозі, то затрати енергії на нагрівання біомаси (підігрівачем) зменшуються. При цьому, протікаючи через трубу 3, газ додатково прогріває центральні частини біомаси, що також відсутнє в найближчому аналозі, внаслідок чого рівномірність розподілу тепла по висоті біомаси підвищується. Підвищення рівномірності тепла по висоті біомаси інтенсифікує її перероблення бактеріями, що збільшує виділення газу, а отже, і продуктивність. Зниження втрат тепла та зниження габаритів при одночасному зростанні продуктивності підвищує е фективність використання БРГ. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
