З’єднання деталі з валом
Номер патенту: 62144
Опубліковано: 10.08.2011
Автори: Піпа Борис Федорович, Марченко Анатолій Іванович, Хомяк Олег Миколайович
Формула / Реферат
З'єднання деталі з валом, що містить вал з буртиком і конічною робочою поверхнею, деталь зі ступицею з різьбою, встановлену на конічній робочій поверхні, та накидну гайку, нагвинчену на різьбу, яке відрізняється тим, що додатково обладнане тарілчастими пружинами, встановленими на валу між буртиком і накидною гайкою.
Текст

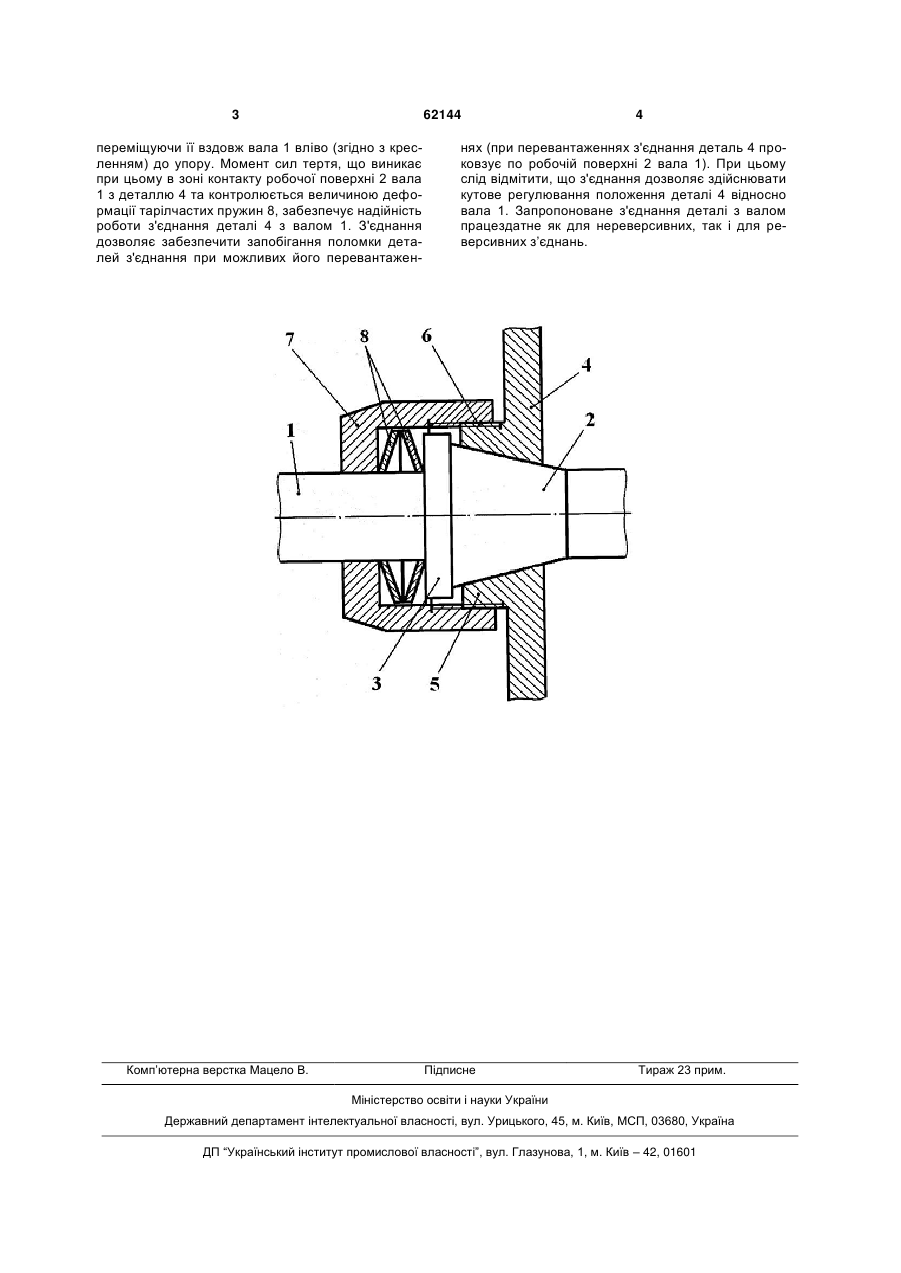

З'єднання деталі з валом, що містить вал з буртиком і конічною робочою поверхнею, деталь зі ступицею з різьбою, встановлену на конічній робочій поверхні, та накидну гайку, нагвинчену на різьбу, яке відрізняється тим, що додатково обладнане тарілчастими пружинами, встановленими на валу між буртиком і накидною гайкою. (19) (21) u201101863 (22) 17.02.2011 (24) 10.08.2011 (46) 10.08.2011, Бюл.№ 15, 2011 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, ХОМЯК ОЛЕГ МИКОЛАЙОВИЧ, МАРЧЕНКО АНАТОЛІЙ ІВАНОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 62144 переміщуючи її вздовж вала 1 вліво (згідно з кресленням) до упору. Момент сил тертя, що виникає при цьому в зоні контакту робочої поверхні 2 вала 1 з деталлю 4 та контролюється величиною деформації тарілчастих пружин 8, забезпечує надійність роботи з'єднання деталі 4 з валом 1. З'єднання дозволяє забезпечити запобігання поломки деталей з'єднання при можливих його перевантажен Комп’ютерна верстка Мацело В. 4 нях (при перевантаженнях з'єднання деталь 4 проковзує по робочій поверхні 2 вала 1). При цьому слід відмітити, що з'єднання дозволяє здійснювати кутове регулювання положення деталі 4 відносно вала 1. Запропоноване з'єднання деталі з валом працездатне як для нереверсивних, так і для реверсивних з’єднань. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюConnection of a part to the shaft
Автори англійськоюPipa Borys Fedorovych, Khomiak Oleh Mykolaiovych, Marchenko Anatolii Ivanovych
Назва патенту російськоюСоединение детали с валом
Автори російськоюПипа Борис Федорович, Хомяк Олег Николаевич, Марченко Анатолий Иванович
МПК / Мітки
МПК: F16B 21/00
Мітки: з'єднання, деталі, валом
Код посилання
<a href="https://ua.patents.su/2-62144-zehdnannya-detali-z-valom.html" target="_blank" rel="follow" title="База патентів України">З’єднання деталі з валом</a>
З’єднання деталі з валом
Номер патенту: 21923
Опубліковано: 10.04.2007
Автори: Марченко Анатолій Іванович, Піпа Борис Федорович, Хомяк Олег Миколайович
МПК: F16B 21/00
Мітки: валом, з'єднання, деталі
Формула / Реферат:
З'єднання деталі з валом, що містить вал з робочою поверхнею, деталь із маточиною, встановлену на робочій поверхні, та засіб для фіксації деталі на валу, яке відрізняється тим, що вал оснащено циліндричним буртиком, маточина містить різьбу, робоча поверхня вала виконана конічною, більший діаметр якої граничить з буртиком, а засіб для фіксації деталі на валу містить накидну гайку, встановлену на валу за буртиком та нагвинчену на різьбу...
З’єднання деталі з валом
Номер патенту: 21922
Опубліковано: 10.04.2007
Автори: Марченко Анатолій Іванович, Піпа Борис Федорович, Чабан Віталій Васильович
МПК: F16B 21/00
Мітки: з'єднання, деталі, валом
Формула / Реферат:
З'єднання деталі з валом, що містить вал з робочою поверхнею, деталь, встановлену на робочій поверхні вала, та засіб для фіксації деталі, яке відрізняється тим, що робоча поверхня вала виконана конічною гладкою, а засіб для фіксації деталі виконаний у вигляді фланця, встановленого на валу зі сторони більшої основи робочої поверхні, та має болти для з'єднання фланця з деталлю.
З`єднання деталі з валом
Номер патенту: 26269
Опубліковано: 10.09.2007
Автори: Даценко Роман Анатолійович, Піпа Борис Федорович
МПК: F16B 21/00
Мітки: з'єднання, деталі, валом
Формула / Реферат:
З'єднання деталі з валом, що містить вал з робочою профільною поверхнею та деталь, встановлену на робочій профільній поверхні вала, яке відрізняється тим, що робоча профільна поверхня виконана у формі багатогранника, переважно у формі правильного шестикутника в перерізі.
З’єднання деталі з валом
Номер патенту: 26182
Опубліковано: 10.09.2007
Автори: Козіянчук Віктор Іванович, Хомяк Олег Миколайович, Даценко Роман Анатолійович, Піпа Борис Федорович
МПК: F16B 21/00
Мітки: деталі, валом, з'єднання
Формула / Реферат:
1. З'єднання деталі з валом, що містить вал з конічною гладкою робочою поверхнею, деталь, встановлену на робочій поверхні вала, та фланець з болтами для фіксації деталі, встановлені на валу зі сторони більшої основи робочої поверхні, яке відрізняється тим, що додатково обладнане пружинами стиску, встановленими на фланці.2. З'єднання деталі з валом за п. 1, яке відрізняється тим, що пружини стиску виконані переважно...
З`єднання деталі з валом
Номер патенту: 33801
Опубліковано: 10.07.2008
Автори: Піпа Борис Федорович, Чабан Віталій Васильович, Марченко Анатолій Іванович
МПК: F16B 21/00
Мітки: деталі, валом, з'єднання
Формула / Реферат:
З'єднання деталі з валом, що містить вал з робочою поверхнею, деталь з торцевими поверхнями, встановлену на його робочій поверхні, та шпонку для фіксації деталі на валу, яке відрізняється тим, що шпонка додатково обладнана головкою з опорною поверхнею, головка розташована на одному із кінців шпонки, причому її опорна поверхня направлена в бік однієї із торцевих поверхонь деталі.
