Фільтрувальна система води в басейнах

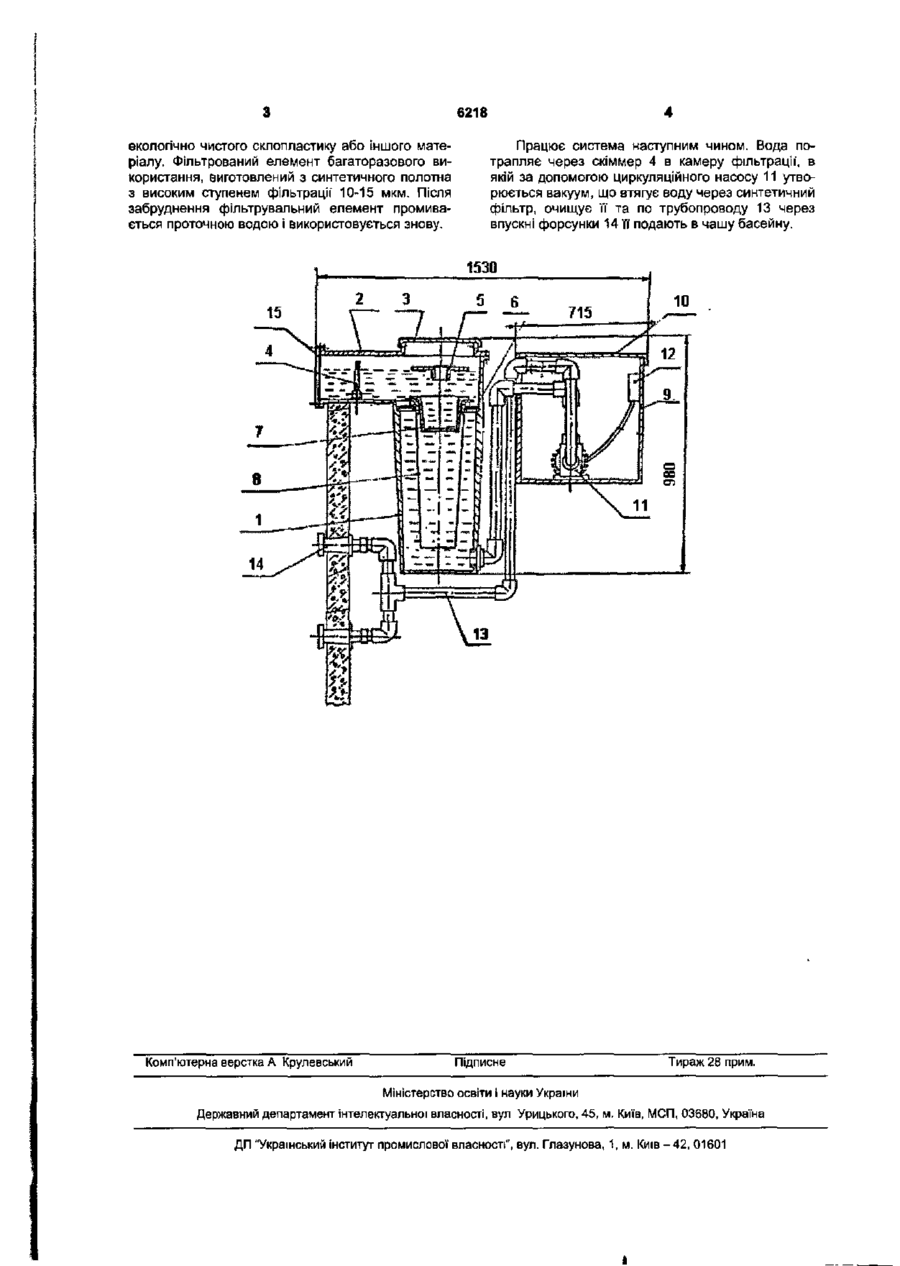

1. Фільтрувальна система води в басейнах, що включає засіб фільтрування та насосний засіб, зв'язані трубопроводами, яка відрізняється тим, що засіб фільтрування виконаний у вигляді фільтра, в верхній частині корпусу якого розташована заслінка скімера та пилосос, в середній частині корпусу розташовані співвісно один за одним кошик попередньої' фільтрації та фільтрувальний елемент, а нижня частина корпусу за допомогою трубопроводів зв'язана з циркуляційним насосом з блоком управління та таймером, та з форсунками подачі відфільтрованої води. 2. Фільтрувальна система за п. 1, яка відрізняється тим, що додатково оснащена засобами підігріву води. 3. Фільтрувальна система за п. 1, яка відрізняється тим, що додатково оснащена засобами освітлення басейну. Корисна модель відноситься до конструкції фільтрувальних систем води в басейнах довільного об'єму та форми, як зовнішніх так і внутрішніх, приватних та громадських. Для фільтрування води в резервуарі басейну з попереднього рівня техніки відоме використання незалежних елементів у вигляді компактних блоків, що включають засоби фільтрування, з одного боку, і насосні засоби для накачування води і її відведення, з іншого боку [див. патент FR 2554857], В основному ці блоки включають занурений у воду відсік, виконаний з можливістю сполучення з водою за допомогою отвору, відомого під назвою SKIMMEP Всередині цього відсіку розміщенні різні засоби фільтрування всіх відомих і відповідних типів. Проте відомі системи мало функціональні, некомпактні, складні в обслуговуванні, потребують каналізації та додаткового приміщення для розміщення технічного обладнання В основу корисної моделі поставлена задача розробити конструкцію фільтрувальної' системи, яка б не мала вказаних вище недоліків, була б надійною і мала можливість швидкого монтажу, підігріву води та ін. Поставлена задача вирішується тим, що в фільтрувальній системі води в басейнах, що включає засіб фільтрування та насосний засіб, зв'язані трубопроводами, згідно з корисною моделлю, засіб фільтрування виконаний у вигляді фільтра, в верхній частині корпусу якого розташовано заслін ка скіммера та пилосос, в середній частині корпусу розташовані співвісно один за одним кошик попередньої фільтрації та фільтрувальний елемент, а нижня частина корпусу за допомогою трубопроводів зв'язана з циркуляційним насосом з блоком управління та таймером, та з форсунками подачі відфільтрованої води. Фільтрувальна система може бути додатково споряджена засобами підігріву води, або засобами освітлення басейну, або тими і іншими засобами одночасно, або виконана з підключенням донного зливу, Суть корисної моделі, що заявляється, пояснюється кресленням, на яких зображені: корпус фільтра 1, в верхній частині якого розташовані кришка 2 скіммера, кришка 3 фільтра 1, заслінка скіммера та кришка пилососу 5. Фільтр 1 має опору 6 В середній частині корпусу фільтра 1 розташовані співвісно один за одним кошик попередньої фільтрації 7 та фільтрувальний елемент 8 Нижня частина корпусу 1 за допомогою трубопроводів з'єднана з технічною камерою 9, що має кришку 10, в якій розташовані циркуляційний насос 11 з блоком управління та електричним таймером 12. Циркуляційний насос 11 через трубопроводи 13 з'єднаний з форсунками 14 подачі відфільтрованої води. На кресленнях позицією 15 позначена облицювальна панель. Комплектація фільтрувальної системи може включати електропідігрівач або теплообмінник та підводний прожектор (на кресленнях не показані). Корпус може бути виготовлений з 00 CM 6218 екологічно чистого склопластику або Іншого матеріалу. Фільтрований елемент багаторазового використання, виготовлений з синтетичного полотна з високим ступенем фільтрації 10-15 мкм. Після забруднення фільтрувальний елемент промивається проточною водою І використовується знову. Працює система наступним чином. Вода потрапляє через скіммер 4 в камеру фільтрації', в якій за допомогою циркуляційного насосу 11 утворюється вакуум, що втягує воду через синтетичний фільтр, очищує її та по трубопроводу 13 через впускні форсунки 14 її подають в чашу басейну. 1530 10 Комп'ютерна верстка А Крулевський Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
