Фільтрувальна установка очищення води

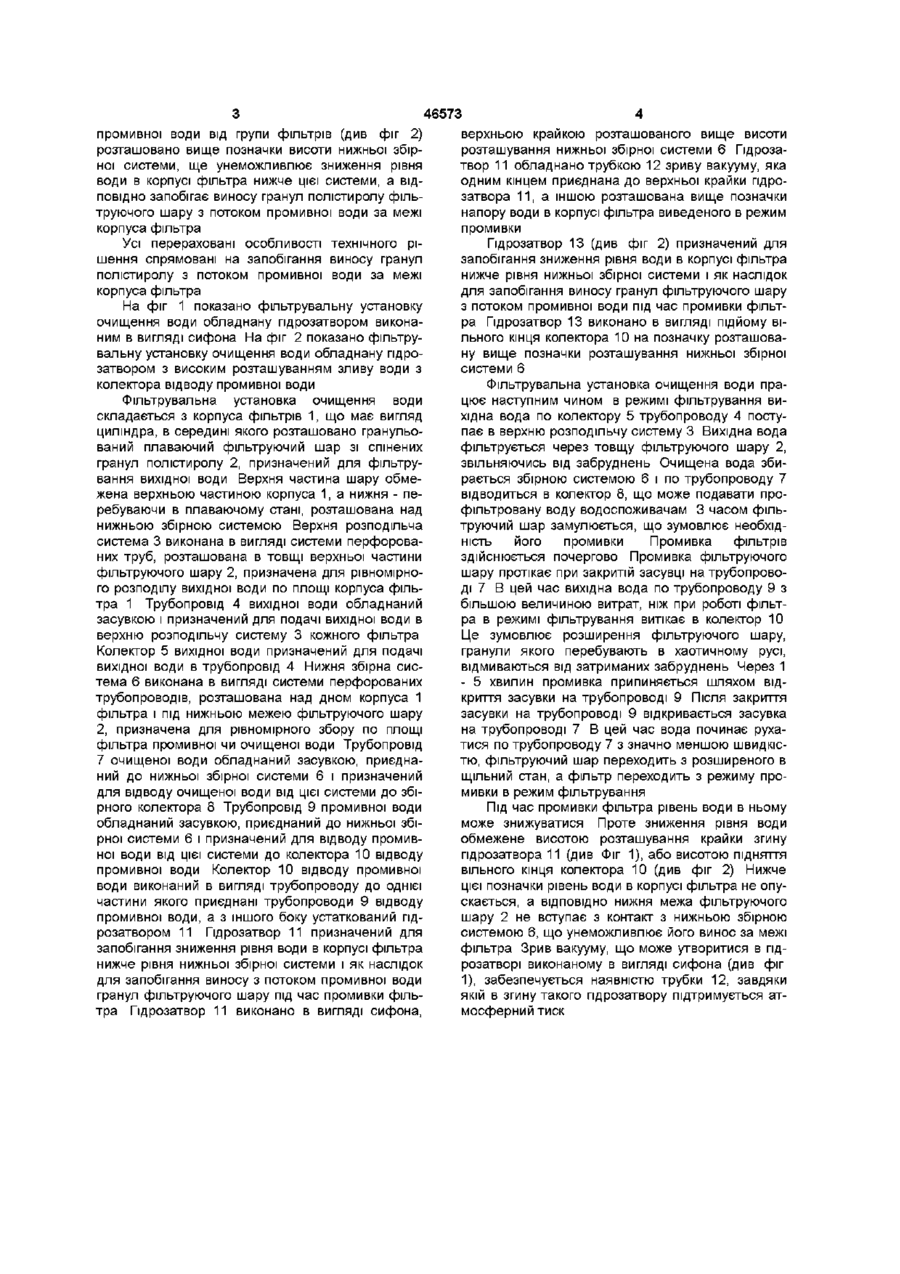

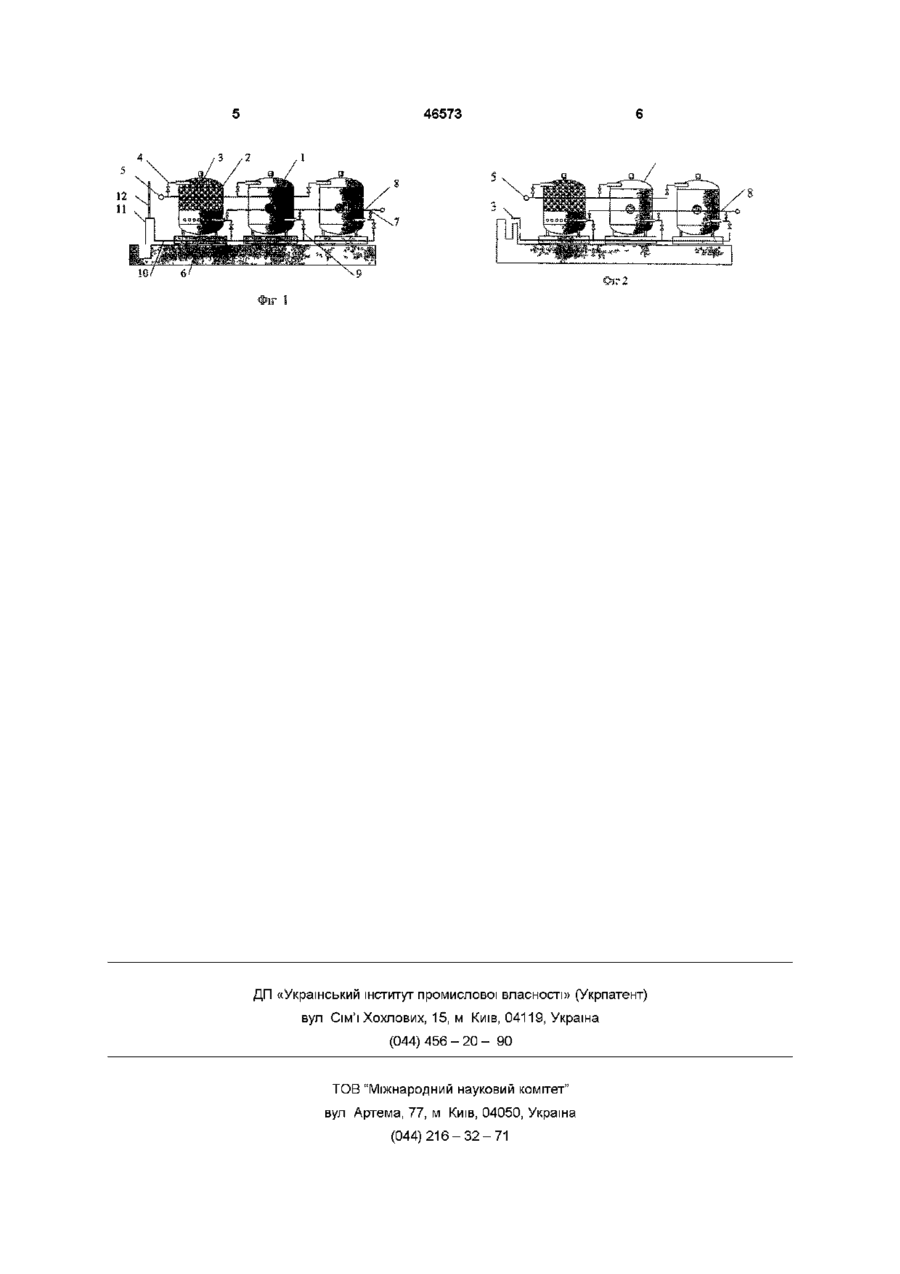

1 Фільтрувальна установка очищення води, що включає фільтри з плаваючим фільтруючим шаром, колектор відводу промивної води, колектор вихідної води, колектор профільтрованої води, систему технологічних трубопроводів, контрольновимірювальну та запірно-регулюючу арматуру, яка відрізняється тим, що колектор відводу промив ної води після підключення до нього трубопроводів відводу промивної води групи фільтрів встатковано пдрозатвором, крайка якого знаходиться вище висоти розташування нижньої збірної системи 2 Фільтрувальна установка за п 1, яка відрізняється тим, що пдрозатвор виконано в вигляді сифона, верхня крайка якого обладнана трубкою зриву вакууму 3 Фільтрувальна установка за п 2, яка відрізняється тим, що верхня крайка згину сифона розташована вище висоти розташування нижньої системи відводу промивної води 4 Фільтрувальна установка за п 2, яка відрізняється тим, що верхня крайка трубки зриву вакууму розташована вище позначки напору води в корпусі фільтра, виведеного в режим промивки Винахід відноситься до фільтрувальної техніки, а більш конкретно до фільтрів з плаваючим фільтруючим шаром, призначених для очистки природних і стічних вод Відомо технічне рішення, що містить групу фільтрів з плаваючим фільтруючим шаром, колектор відводу промивної води, колектор вихідної води, колектор профільтрованої води, систему технологічних трубопроводів, контрольно-вимірювальну та запірно-регулюючу арматуру (Гироль Н Н , Журба М Г , Семчук Г М , Якимчук Б Н Доочистка сточных вод на зернистых фильтрах Специальное издание - СП ООО "Типография" Левобережная", 1998 - 92 с , ил) Недоліком такого рішення є можливість виносу фільтруючого шару з потоком промивної води під час промивки фільтра, що негативно відбивається на надійності роботи установок і зумовлює економічні втрати пов'язані з відновленням винесеної (втраченої) частини фільтруючого шару льтрів (див фіг 1) встатковано пдрозатзором, виконаним в вигляді сифона обладнаного трубкою зриву вакууму Причому згин сифона знаходиться вище висоти розташуванні, системи, що відводить промивку воду з корпуса фільтра це запобігає зниженню води в корпусі фільтра нижче цієї позначки і ВІДПОВІДНО унеможливлює винос гранул фільтруючого шару за межі фільтра Запобіганню повного витікання води з корпуса фільтра сприяє трубка зриву вакууму приєднана до верхньої крайки згину сифона Розташування верхньої крайки згину сифона вище нижньої системи відводу промивної води зумовлює позначку найменшого зниження рівня води в корпусі фільтра, а це в свою чергу обмежує нижню межу опускання гранул полістиролу при якій не спостерігається їх винос з потоком промивної води Розташування верхньої крайки трубки зриву вакууму в сифоні пдрозатвору вище позначки напору води в корпусі фільтра виведеного в режим промивки унеможливлює витікання промивної води через цю трубку що сприяє надійності роботи технічного рішення Рішення поставленої задачі може досягатися також і тим, що вільний кінець колектора відводу Задачею винаходу є розробка такого технічного рішення, при якому гранули фільтруючого шару неспроможні були б виноситися з потоком промивної води за межі фільтра під час його промивки Рішення поставленої задачі досягається тим, що колектор відводу промивної воде від групи фі СО 1^ Ю (О промивної води від групи фільтрів (див фіг 2) розташовано вище позначки висоти нижньої збірної системи, ще унеможливлює зниження рівня води в корпусі фільтра нижче цієї системи, а ВІДПОВІДНО запобігає виносу гранул полістиролу фільтруючого шару з потоком промивної води за межі корпуса фільтра Усі перераховані особливості технічного рішення спрямовані на запобігання виносу гранул полістиролу з потоком промивної води за межі корпуса фільтра На фіг 1 показано фільтрувальну установку очищення води обладнану пдрозатвором виконаним в вигляді сифона На фіг 2 показано фільтрувальну установку очищення води обладнану пдрозатвором з високим розташуванням зливу води з колектора відводу промивної води Фільтрувальна установка очищення води складається з корпуса фільтрів 1, що має вигляд циліндра, в середині якого розташовано гранульований плаваючий фільтруючий шар зі спінених гранул полістиролу 2, призначений для фільтрування вихідної води Верхня частина шару обмежена верхньою частиною корпуса 1, а нижня - перебуваючи в плаваючому стані, розташована над нижньою збірною системою Верхня розподільча система 3 виконана в вигляді системи перфорованих труб, розташована в товщі верхньої частини фільтруючого шару 2, призначена для рівномірного розподілу вихідної води по площі корпуса фільтра 1 Трубопровід 4 вихідної води обладнаний засувкою і призначений для подачі вихідної води в верхню розподільчу систему 3 кожного фільтра Колектор 5 вихідної води призначений для подачі вихідної води в трубопровід 4 Нижня збірна система 6 виконана в вигляді системи перфорованих трубопроводів, розташована над дном корпуса 1 фільтра і під нижньою межею фільтруючого шару 2, призначена для рівномірного збору по площі фільтра промивної чи очищеної води Трубопровід 7 очищеної води обладнаний засувкою, приєднаний до нижньої збірної системи 6 і призначений для відводу очищеної води від цієї системи до збірного колектора 8 Трубопровід 9 промивної води обладнаний засувкою, приєднаний до нижньої збірної системи 6 і призначений для відводу промивної води від цієї системи до колектора 10 відводу промивної води Колектор 10 відводу промивної води виконаний в вигляді трубопроводу до однієї частини якого приєднані трубопроводи 9 відводу промивної води, а з іншого боку устаткований пдрозатвором 11 Гідрозатвор 11 призначений для запобігання зниження рівня води в корпусі фільтра нижче рівня нижньої збірної системи і як наслідок для запобігання виносу з потоком промивної води гранул фільтруючого шару під час промивки фільтра Гідрозатвор 11 виконано в вигляді сифона, 46573 верхньою крайкою розташованого вище висоти розташування нижньої збірної системи 6 Гідрозатвор 11 обладнано трубкою 12 зриву вакууму, яка одним кінцем приєднана до верхньої крайки пдрозатвора 11, а іншою розташована вище позначки напору води в корпусі фільтра виведеного в режим промивки Гідрозатвор 13 (див фіг 2) призначений для запобігання зниження рівня води в корпусі фільтра нижче рівня нижньої збірної системи і як наслідок для запобігання виносу гранул фільтруючого шару з потоком промивної води під час промивки фільтра Гідрозатвор 13 виконано в вигляді підйому вільного кінця колектора 10 на позначку розташовану вище позначки розташування нижньої збірної системи 6 Фільтрувальна установка очищення води працює наступним чином в режимі фільтрування вихідна вода по колектору 5 трубопроводу 4 поступає в верхню розподільчу систему 3 Вихідна вода фільтрується через товщу фільтруючого шару 2, звільняючись від забруднень Очищена вода збирається збірною системою 6 і по трубопроводу 7 відводиться в колектор 8, що може подавати профільтровану воду водоспоживачам 3 часом фільтруючий шар замулюється, що зумовлює необхідність його промивки Промивка фільтрів здійснюється почергово Промивка фільтруючого шару протікає при закритій засувці на трубопроводі 7 В цей час вихідна вода по трубопроводу 9 з більшою величиною витрат, ніж при роботі фільтра в режимі фільтрування витікає в колектор 10 Це зумовлює розширення фільтруючого шару, гранули якого перебувають в хаотичному русі, відмиваються від затриманих забруднень Через 1 - 5 хвилин промивка припиняється шляхом відкриття засувки на трубопроводі 9 Після закриття засувки на трубопроводі 9 відкривається засувка на трубопроводі 7 В цей час вода починає рухатися по трубопроводу 7 з значно меншою швидкістю, фільтруючий шар переходить з розширеного в щільний стан, а фільтр переходить з режиму промивки в режим фільтрування Під час промивки фільтра рівень води в ньому може знижуватися Проте зниження рівня води обмежене висотою розташування крайки згину пдрозатвора 11 (див Фіг 1), або висотою підняття вільного кінця колектора 10 (див фіг 2) Нижче цієї позначки рівень води в корпусі фільтра не опускається, а ВІДПОВІДНО нижня межа фільтруючого шару 2 не вступає з контакт з нижньою збірною системою 6, що унеможливлює його винос за межі фільтра Зрив вакууму, що може утворитися в пдрозатворі виконаному в вигляді сифона (див фіг 1), забезпечується наявністю трубки 12, завдяки якій в згину такого пдрозатвору підтримується атмосферний тиск 46573 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
