Багатоярусний ударний сепаратор
Номер патенту: 62244
Опубліковано: 25.08.2011
Автори: Богомолов Олексій Васильович, Богомолова Віра Павлівна
Формула / Реферат
Багатоярусний ударний сепаратор, що включає похилі деки, встановлені з поздовжньо-поперечним нахилом ударною стороною одна до одної, завантажувальний пристрій та приймачі продуктів розподілу, який відрізняється тим, що ярус створюють пара дек, які встановлені симетрично одна до одної з зазором між ними для проходу зерна, а кожний ярус зміщено один до одного в поперечному напрямку до половини його ширини.
Текст

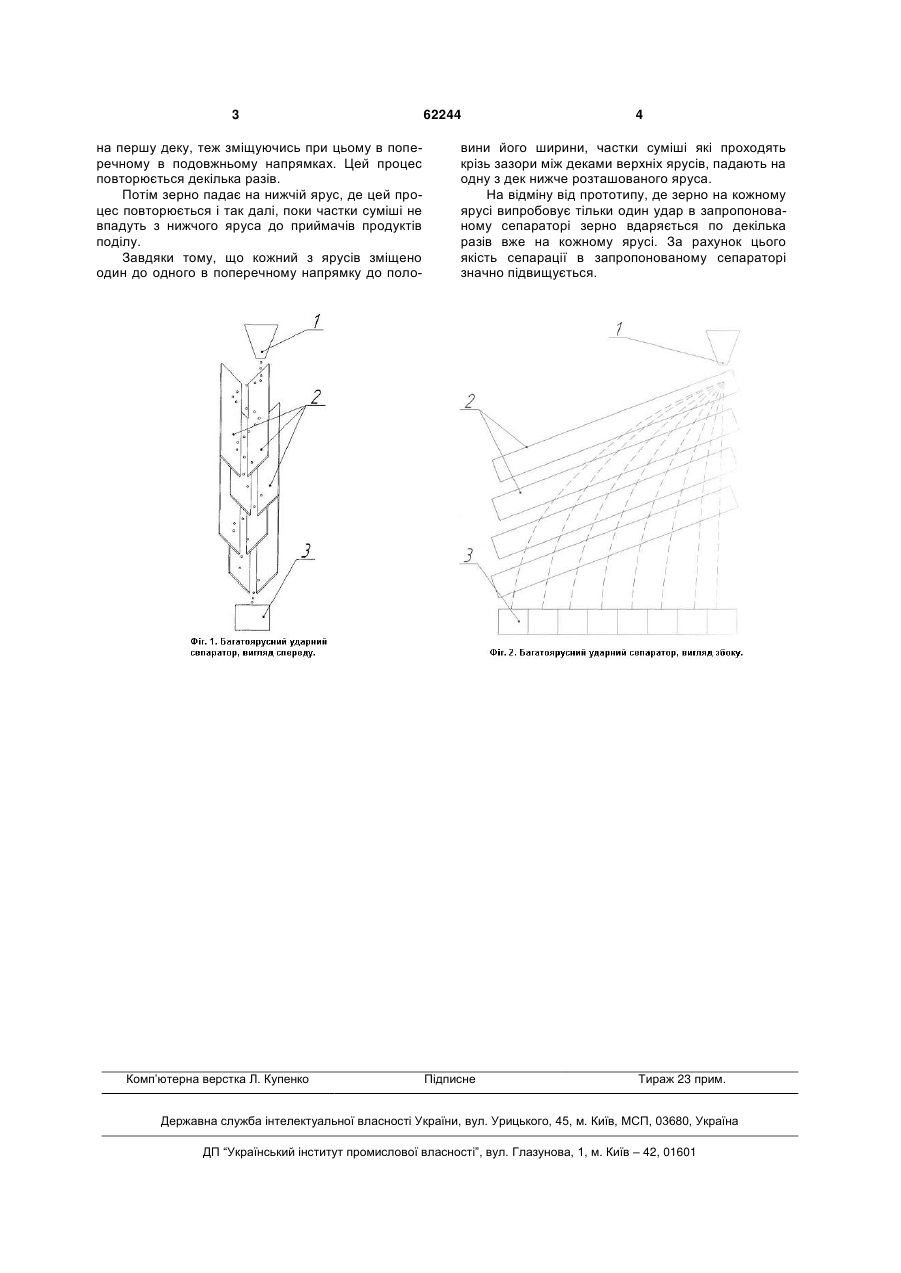

Багатоярусний ударний сепаратор, що включає похилі деки, встановлені з поздовжньо 3 на першу деку, теж зміщуючись при цьому в поперечному в подовжньому напрямках. Цей процес повторюється декілька разів. Потім зерно падає на нижчій ярус, де цей процес повторюється і так далі, поки частки суміші не впадуть з нижчого яруса до приймачів продуктів поділу. Завдяки тому, що кожний з ярусів зміщено один до одного в поперечному напрямку до поло Комп’ютерна верстка Л. Купенко 62244 4 вини його ширини, частки суміші які проходять крізь зазори між деками верхніх ярусів, падають на одну з дек нижче розташованого яруса. На відміну від прототипу, де зерно на кожному ярусі випробовує тільки один удар в запропонованому сепараторі зерно вдаряється по декілька разів вже на кожному ярусі. За рахунок цього якість сепарації в запропонованому сепараторі значно підвищується. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMultitier impact separator
Автори англійськоюBohomolov Oleksii Vasyliovych, Bohomolova Vira Pavlivna
Назва патенту російськоюМногоярусный ударный сепаратор
Автори російськоюБогомолов Алексей Васильевич, Богомолова Вера Павловна
МПК / Мітки
МПК: B07B 13/00
Мітки: сепаратор, багатоярусний, ударний
