Бетонна суміш

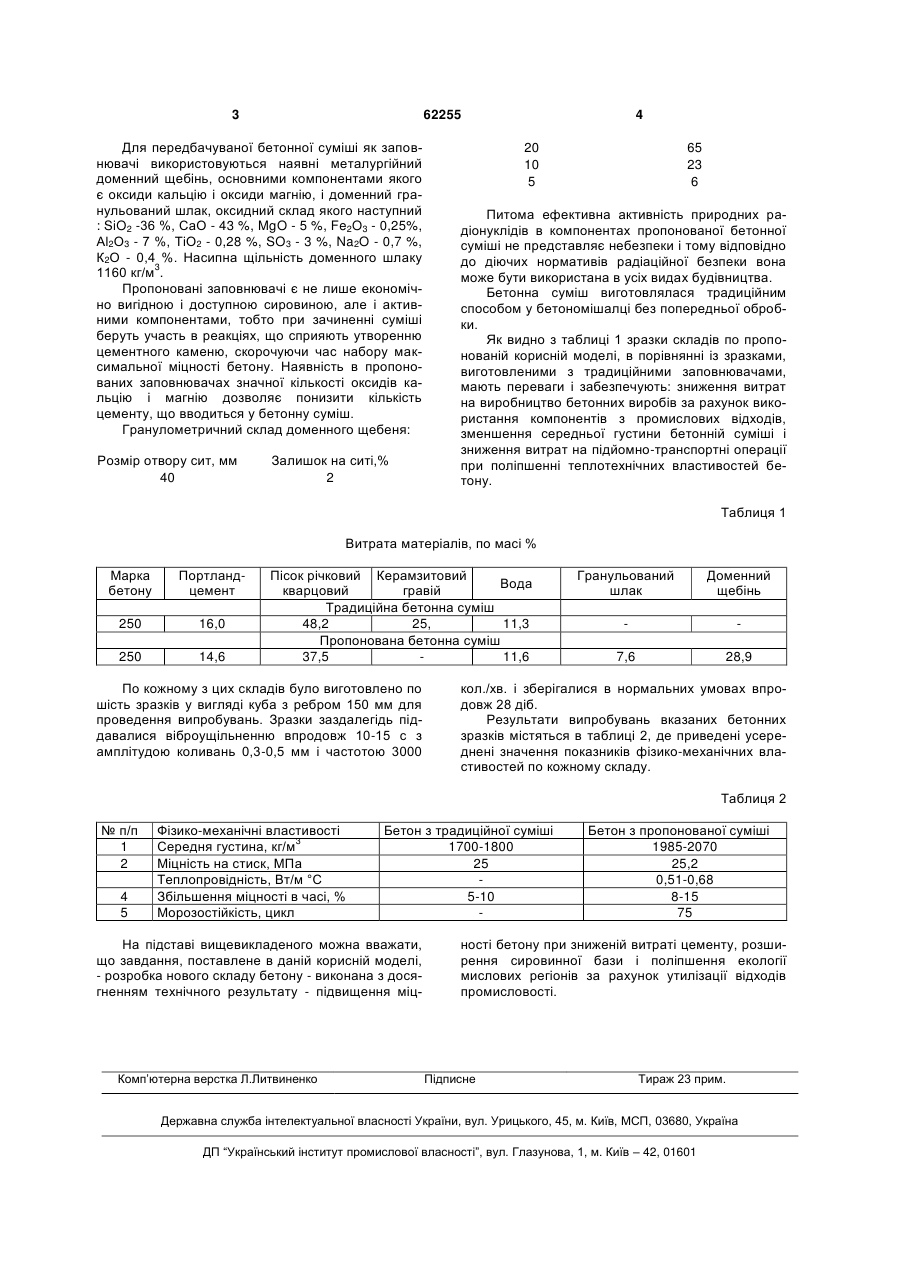

Бетонна суміш, що включає портландцемент, заповнювач, воду, яка відрізняється тим, що як 3 62255 Для передбачуваної бетонної суміші як заповнювачі використовуються наявні металургійний доменний щебінь, основними компонентами якого є оксиди кальцію і оксиди магнію, і доменний гранульований шлак, оксидний склад якого наступний : SiO2 -36 %, СаО - 43 %, MgO - 5 %, Fe2O3 - 0,25%, Аl2О3 - 7 %, ТiO2 - 0,28 %, SO3 - 3 %, Na2O - 0,7 %, К2О - 0,4 %. Насипна щільність доменного шлаку 3 1160 кг/м . Пропоновані заповнювачі є не лише економічно вигідною і доступною сировиною, але і активними компонентами, тобто при зачиненні суміші беруть участь в реакціях, що сприяють утворенню цементного каменю, скорочуючи час набору максимальної міцності бетону. Наявність в пропонованих заповнювачах значної кількості оксидів кальцію і магнію дозволяє понизити кількість цементу, що вводиться у бетонну суміш. Гранулометричний склад доменного щебеня: Розмір отвору сит, мм 40 Залишок на ситі,% 2 4 20 10 5 65 23 6 Питома ефективна активність природних радіонуклідів в компонентах пропонованої бетонної суміші не представляє небезпеки і тому відповідно до діючих нормативів радіаційної безпеки вона може бути використана в усіх видах будівництва. Бетонна суміш виготовлялася традиційним способом у бетономішалці без попередньої обробки. Як видно з таблиці 1 зразки складів по пропонованій корисній моделі, в порівнянні із зразками, виготовленими з традиційними заповнювачами, мають переваги і забезпечують: зниження витрат на виробництво бетонних виробів за рахунок використання компонентів з промислових відходів, зменшення середньої густини бетонній суміші і зниження витрат на підйомно-транспортні операції при поліпшенні теплотехнічних властивостей бетону. Таблиця 1 Витрата матеріалів, по масі % Марка бетону Портландцемент 250 16,0 250 14,6 Пісок річковий Керамзитовий Вода кварцовий гравій Традиційна бетонна суміш 48,2 25, 11,3 Пропонована бетонна суміш 37,5 11,6 По кожному з цих складів було виготовлено по шість зразків у вигляді куба з ребром 150 мм для проведення випробувань. Зразки заздалегідь піддавалися віброущільненню впродовж 10-15 с з амплітудою коливань 0,3-0,5 мм і частотою 3000 Гранульований шлак Доменний щебінь 7,6 28,9 кол./хв. і зберігалися в нормальних умовах впродовж 28 діб. Результати випробувань вказаних бетонних зразків містяться в таблиці 2, де приведені усереднені значення показників фізико-механічних властивостей по кожному складу. Таблиця 2 № п/п 1 2 4 5 Фізико-механічні властивості 3 Середня густина, кг/м Міцність на стиск, МПа Теплопровідність, Вт/м °С Збільшення міцності в часі, % Морозостійкість, цикл Бетон з традиційної суміші 1700-1800 25 5-10 На підставі вищевикладеного можна вважати, що завдання, поставлене в даній корисній моделі, - розробка нового складу бетону - виконана з досягненням технічного результату - підвищення міц Комп’ютерна верстка Л.Литвиненко Бетон з пропонованої суміші 1985-2070 25,2 0,51-0,68 8-15 75 ності бетону при зниженій витраті цементу, розширення сировинної бази і поліпшення екології мислових регіонів за рахунок утилізації відходів промисловості. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
