Конусна форсунка

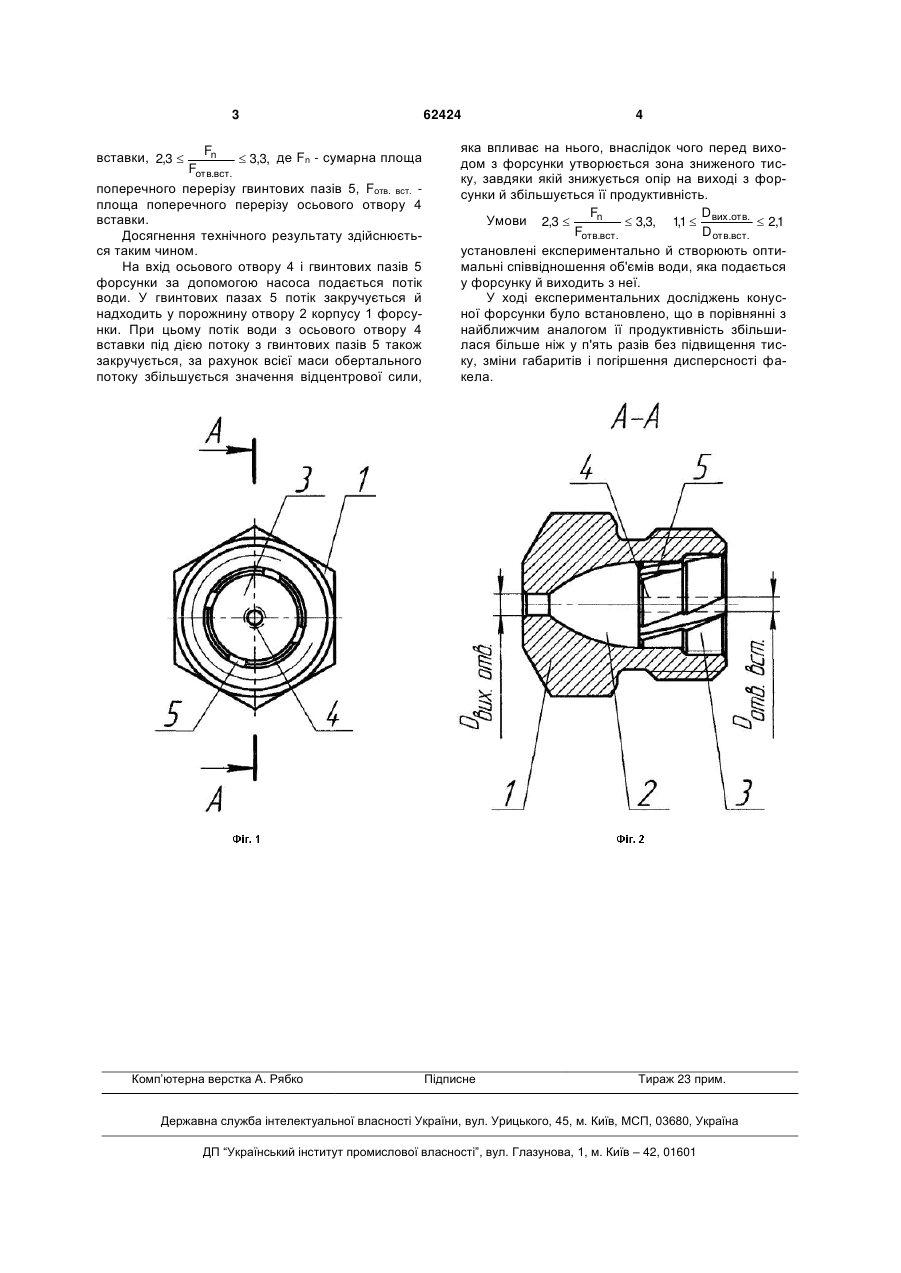

Конусна форсунка, що містить корпус з отвором, у якому розміщена вставка, виконана з осьовим отвором і гвинтовими пазами числом n, яка відрізняється тим, що 3n8, а 1,1  Корисна модель належить до зрошувачів, застосовуваних у системах пилоподавлення, зокрема у пиловловлювачах очисних і прохідницьких комбайнів. Відома конусна форсунка (Справочник по борьбе с пылью в горнодобывающей промышленности. Под ред. А.С. Кузьмича. - М: Недра, 1982, С. 65, рис. 2.21 (в)), прийнята як найближчий аналог корисної моделі. Форсунка містить корпус з отвором, у якому розміщена вставка, виконана з осьовим отвором і двома гвинтовими пазами на бічній поверхні. Відношення діаметра отвору корпусу форсунки на виході з неї до діаметра осьового отвору вставки становить близько 0,93, а відношення сумарної площі поперечного перерізу гвинтових пазів до площі поперечного перерізу отвору корпусу на виході з форсунки становить близько 1,8. Недоліком описаної форсунки є її недостатня продуктивність, яка становить близько 6 л/хв. при тиску 0,33 МПа, що не дозволяє використовувати її в потужних пиловловлювачах. Задачею корисної моделі є підвищення продуктивності форсунки. Вирішення поставленої задачі досягається тим, що в конусній форсунці, яка містить корпус з отвором, у якому розміщена вставка, виконана з осьовим отвором і гвинтовими пазами числом n і, відповідно до корисної моделі, 3n8, Dвих .отв.  2,1 , де Dвих.отв. - діаметр отвору коD отв.вст. рпусу на виході з форсунки, Doтв.вст. - діаметр осьоFn вого отвору вставки, а 2,3   3,3, де Fn Fотв.вст. сумарна площа поперечного перерізу гвинтових пазів, Foтв.вст. - площа поперечного перерізу осьового отвору вставки. Виконання у вставці гвинтових пазів числом 3n8, забезпечує збільшення об'єму води, яка проходить через форсунку, і, отже, збільшення продуктивності форсунки без збільшення тиску насоса, до якого вона підключена. Дотримання в конструкції конусної форсунки D Fn умов 1,1  вих .отв.  2,1 ; 2,3   3,3, ствоFотв.вст. D отв.вст. рює оптимальне співвідношення об'ємів води, яка подається у форсунку й виходить з неї. На Фіг.1 показаний загальний вид заявленої форсунки, на Фіг.2 - розріз А-А на Фіг.1. Конусна форсунка містить корпус 1 з отвором 2, у який угвинчена вставка 3 з осьовим отвором 4 і гвинтовими пазами 5 числом n, при цьому дотриD мана умова 3n8. Крім того, 1,1  вых.отв.  2,1 , D отв.вст. де Dвих.отв. - діаметр отвору 2 корпусу 1 на виході з форсунки, Doтв.вст. - діаметр осьового отвору 4 Dвих .отв.  2,1 , Dотв.вст. де Dвих.отв. - діаметр отвору корпусу на виході з форсунки, Doтв.вст. - діаметр осьового отвору вставFn  3,3, де Fn - сумарна площа ки, а 2,3  Fотв.вст. поперечного перерізу гвинтових пазів, Foтв.вст. площа поперечного перерізу осьового отвору вставки. (19) UA (11) 62424 (13) U 1,1  3 Fn  3,3, де Fn - сумарна площа Fотв.вст. поперечного перерізу гвинтових пазів 5, Foтв. вст. площа поперечного перерізу осьового отвору 4 вставки. Досягнення технічного результату здійснюється таким чином. На вхід осьового отвору 4 і гвинтових пазів 5 форсунки за допомогою насоса подається потік води. У гвинтових пазах 5 потік закручується й надходить у порожнину отвору 2 корпусу 1 форсунки. При цьому потік води з осьового отвору 4 вставки під дією потоку з гвинтових пазів 5 також закручується, за рахунок всієї маси обертального потоку збільшується значення відцентрової сили, вставки, 2,3  Комп’ютерна верстка А. Рябко 62424 4 яка впливає на нього, внаслідок чого перед виходом з форсунки утворюється зона зниженого тиску, завдяки якій знижується опір на виході з форсунки й збільшується її продуктивність. D Fn Умови 2,3   3,3, 1,1  вих .отв.  2,1 Fотв.вст. D отв.вст. установлені експериментально й створюють оптимальні співвідношення об'ємів води, яка подається у форсунку й виходить з неї. У ході експериментальних досліджень конусної форсунки було встановлено, що в порівнянні з найближчим аналогом її продуктивність збільшилася більше ніж у п'ять разів без підвищення тиску, зміни габаритів і погіршення дисперсності факела. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
