Форсунка для розпилення рідини на дерева
Номер патенту: 10256
Опубліковано: 15.11.2005
Автори: Іванченко Володимир Якимович, Швед Ольга Володимирівна
Формула / Реферат
Форсунка для розпилення рідини на дерева, яка має вхідний конічний отвір, що переходить у циліндричний, яка відрізняється тим, що після циліндричного отвору розташований вихідний канал під кутом 6-10° до осі вхідного отвору.
Текст

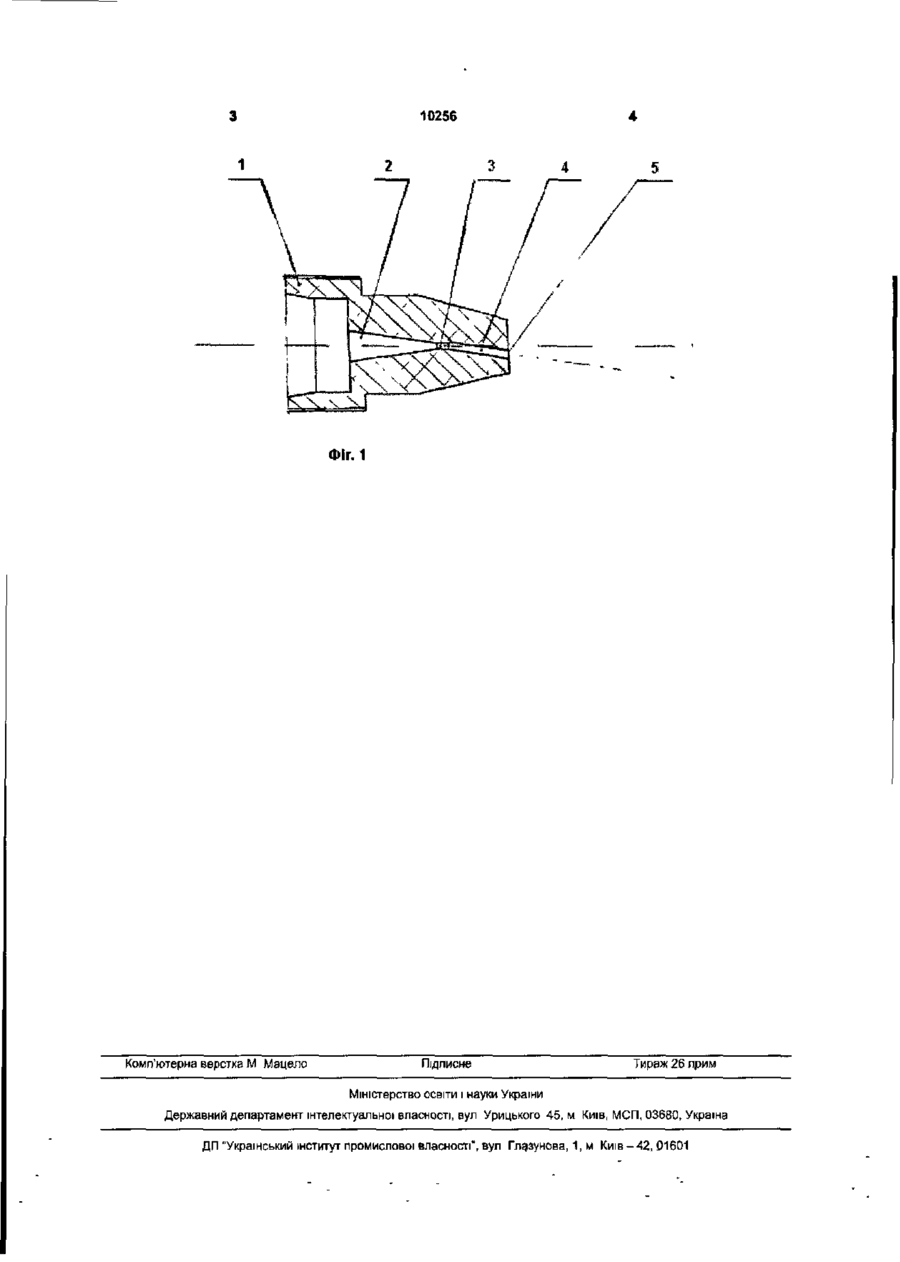

Форсунка для розпилення рідини на дерева, яка має вхідний конічний отвір, що переходить у циліндричний, яка відрізняється тим, що після циліндричного отвору розташований вихідний канал під кутом 6-10° до осі вхідного отвору. Корисна модель відноситься до пристроїв для розпилення рідини і може бути використана для захисту дерев обприскуванням Відомі форсунки з вихідною щілиною для підвищення дальності обприскування [див. заявку Японії №58-44421 КЛ ВО5В1/04 1983]. їх недоліком є значні гідровтрати, що знижує дальність обприскування труднощі і майже неможливість очистки форсунки від забруднень із-за вузької (0,1-0,Змм) щілини. За прототип прийнята форсунка, з вихідного отвору якої рідина потрапляє на похилу поверхню, на якій і розпилюється потік [див.заявку Японії №58-44423 КЛ ВО5В1/04 1983] Недоліком прототипу є великий кут факелу обприскування, що значно знижує дальність розпилу і непродуктивні втрати рідини безпосередньо біля форсунки. В основу корисної моделі покладено завдання збільшення висоти обприскування при ручному обприскуванні до 6-7м, поліпшення якості розпилу, зручного і швидкого очищення форсунки від забруднень Для вирішення завдання запропонована (див.Фіг 1) форсунка 1 для розпилення рідини на дерева з центральним вхідним конічним отвором 2, котрий закінчується циліндричним отвором З 00,7-0,8мм, з якого рідина під тиском потрапляє на похилу поверхню вихідного каналу 4, габарити якого забезпечують відносно вузький пучок якісно розпиленої рідини на відстані 4-7м від форсунки. Якщо форсунка забруднилась, то ціліндрічний отвір легко пробивається з вихідного торця 5 форсунки маленькою булавкою з діаметром дроту не більше 0,7мм. CD Ю CM о» 10256 Фіг. 1 Комп'ютерна верстка М Мацело Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSprayer for liquid atomization on the trees
Назва патенту російськоюФорсунка для распыления жидкости на деревья
МПК / Мітки
МПК: B05B 1/34
Мітки: рідини, дерева, розпилення, форсунка
