Волоконно-оптичний кабель

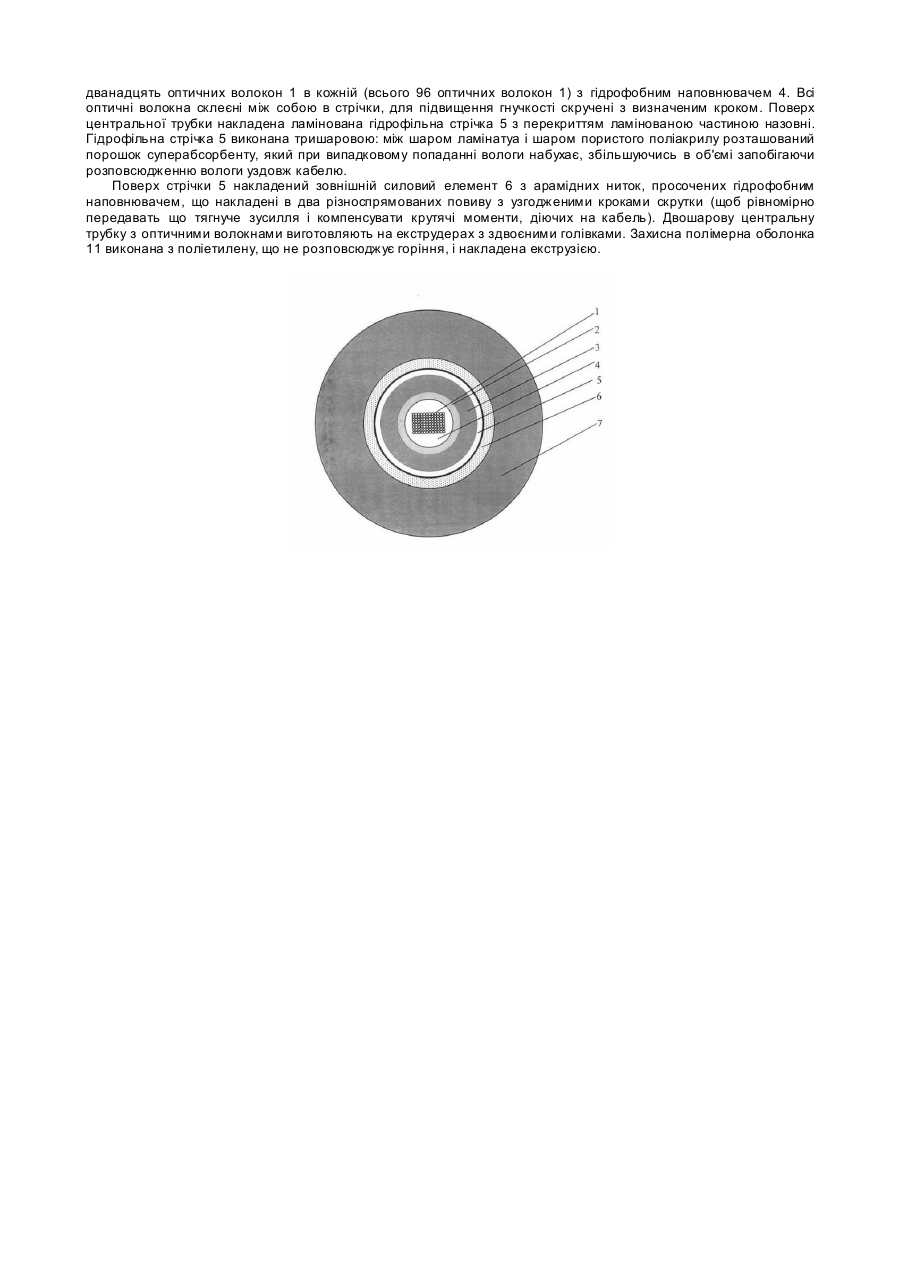

Корисна модель відноситься до області електротехніки, а саме до конструкцій волоконно-оптичних кабелів з одномодовими і багатомодовими волокнами для магістральних, зонових і міських мереж зв'язку. Прототипом є волоконно-оптичний кабель, який містить оптичні волокна, розміщені в центральній трубці з гідрофобним наповнювачем, силовий елемент у вигляді шести стержнів овальної форми з діелектрика, паралельно укладених і впресованих в захисну полімерну оболонку. [Др укарський каталог, Fibre Optic Products, Innovation for wide ranging applications, Lucent technologies Marketing communications 2492C Issue 7 ВАР 7/97]. Однак зазначений кабель має низьку вологонепроникність уздовж центральної трубки з оптичними волокнами, що значно знижує його надійність. В основу справжньої корисної моделі поставлена задача створити такий волоконно-оптичний кабель, в якому нові конструктивні елементи, нове їх розташування і співвідношення забезпечили б кабелю підвищену вологонепроникність уздовж усієї будівельної довжини і надійність. Поставлена задача вирішується тим, що у волоконно-оптичному кабелі, що включає центральну трубк у з оптичними волокнами і гідрофобним наповнювачем, силовий елемент і захисну полімерну оболонку, згідно з корисною моделлю центральна трубка виконана двошаровою, при цьому, вн утрішній шар виконаний з поліаміду, а зовнішній шар з полібутілентерефталату при співвідношенні товщин вказаних шарів 1:4-2:3 і додатково покрита гідрофільним елементом. Завдяки тому, що центральна трубка виконана двошаровою при співвідношенні товщин шарів поліаміду і полібутілентерефталату 1:4-2:3, вн утрішній шар з поліаміду має низький коефіцієнт тертя, що зменшує імовірність ушкодження оптичних волокон при різноманітних механічних впливах на кабель. Крім того, поліамід має чудовий опір гідролізові і стійкістю до хімікатів, тобто, він стійок до хімічного складу гідрофобного наповнювача в широкому діапазоні температур і не пропускає вологу в радіальному напрямку. А зовнішній шар з полібутілентерефталату має низьке вологопоглинення, низький коефіцієнт теплового лінійного розширення близький до того що має оптичне волокно і малою після екструзійною усадкою, що порівнянна з припустимим перевищенням довжини оптичного волокна над довжиною оптичного модуля. Гідрофільний елемент може бути виконаний у вигляді гідрофільної стрічки, накладеної з перекриттям подовжньо або обмоткою, що спрощує те хнологію і поліпшує подовжню і радіальну вологонепроникність кабелю. Гідрофільний елемент може бути виконаний у вигляді гідрофільних синтетичних ниток, накладених спіральне обмоткою в двох взаємно протилежних напрямках, що збільшує подовжню і радіальну вологонепроникність кабелю. Силовий елемент може бути виконаний з арамідних ниток або склониток, накладених в два різноспрямованих повива, що збільшує розривну міцність кабелю. Арамідні нитки або склонитки можуть бути виконані гідрофільними, що дозволяє знизити вагу кабелю, спростити технологію, виключивши просочення гідрофобним наповнювачем. Арамідні нитки або склонитки можуть бути просочені гідрофобним наповнювачем і накладені поверх гідрофільної стрічки, виконаної ламінованой і розташованої ламінованою частиною назовні, що підвищує вологонепроникність кабелю і виключає попадання гідрофобного наповнювача на гідрофільну частин у стрічки. У захисну полімерну оболонку подовжньо можуть бути впресовані сталеві дроти або стержні зі склопластику, що дозволяє збільшити розривну міцність кабелю. Кабель може додатково містити броню. Броня може бути виконана у вигляді подовжньо накладеної з перекриттям гофрованої сталевої ламінованої стрічки з гідрофобним наповнювачем, що робить кабель більш стійким до вигинів і є гарним захистом від гризунів. Полімерний шар ламінату при накладенні оболонки зварюється з нею і між собою, і броня стає герметичною в місці перекриття. Броня може бути виконана у вигляді подовжньо накладеної з перекриттям гофрованої сталевої ламінованої стрічки з гідрофільним шаром, що спрощує технологію виготовлення кабелю. Броня може бути виконана у вигляді одного або двох повивів сталевого дроту або стержнів зі склопластику, що значно збільшує механічну міцність на роздавлювання і на розтягуючі зусилля. Полімерна оболонка може бути додатково посилена алюмополіетиленовою стрічкою, накладеною подовжньо з перекриттям, що служить вологозахисним бар'єром (радіальна водонепроникність). Під захисну полімерну оболонку можуть бути подовжньо покладені розрізні шнури, які полегшуютьмонтажні роботи. Принаймні, захисна полімерна оболонка може бути виконана з матеріалу, що не розповсюджує горіння, що підвищує пожежостійкість і надійність роботи кабелю. Пропонований кабель схематично представлений у поперечному перерізі на фігурі, де 1 - оптичне волокно, 2 - внутрішній шар центральної трубки, 3 - зовнішній шар центральної трубки, 4 - гідрофобний наповнювач, 5 гідрофільна стрічка, 6 - силовий елемент (арамідні нитки або склонитки), 7 - захисна полімерна оболонка. Кабель волоконно-оптичний містить центральну трубку з оптичними волокнами 1 і гідрофобним наповнювачем 4, силовий елемент 6 і захисну полімерну оболонку 7. В кабелі центральна трубка виконана двошаровою, при цьому внутрішній шар 2 виконаний з поліаміду, а зовнішній шар 3 з полібутілентерефталату при співвідношенні товщин вказаних шарів 1:4-2:3 і додатково покрита гідрофільним елементом 5. Гідрофільний елемент 5 може бути виконаний у вигляді гідрофільної стрічки, накладеної з перекриттям подовжньо або обмоткою у двох взаємно протилежних напрямках. Гідрофільний елемент 5 може бути виконаний у виді гідрофільних синтетичних ниток, накладених спірально обмоткою. Силовий елемент 6 може бути виконаний з арамідних ниток або склониток, накладених у два різноспрямованих повиву. Приклад Кабель волоконно-оптичний (фігура) містить центральну тр убку, що складається з двох шарів: вн утрішній шар товщиною 0,3мм з поліаміду і зовнішній шар товщиною 0,95мм із полібутілентерефталату, тобто співвідношення товщин вказаних шарів складає 1:3,17. В центральній трубці розміщено вісім стрічок оптичних волокон 1 по дванадцять оптичних волокон 1 в кожній (всього 96 оптичних волокон 1) з гідрофобним наповнювачем 4. Всі оптичні волокна склеєні між собою в стрічки, для підвищення гнучкості скручені з визначеним кроком. Поверх центральної трубки накладена ламінована гідрофільна стрічка 5 з перекриттям ламінованою частиною назовні. Гідрофільна стрічка 5 виконана тришаровою: між шаром ламінатуа і шаром пористого поліакрилу розташований порошок суперабсорбенту, який при випадковому попаданні вологи набухає, збільшуючись в об'ємі запобігаючи розповсюдженню вологи уздовж кабелю. Поверх стрічки 5 накладений зовнішній силовий елемент 6 з арамідних ниток, просочених гідрофобним наповнювачем, що накладені в два різноспрямованих повиву з узгодженими кроками скрутки (щоб рівномірно передавать що тягнуче зусилля і компенсувати крутячі моменти, діючих на кабель). Двошарову центральну трубку з оптичними волокнами виготовляють на екструдерах з здвоєними голівками. Захисна полімерна оболонка 11 виконана з поліетилену, що не розповсюджує горіння, і накладена екструзією.
