Пристрій для одержання водню

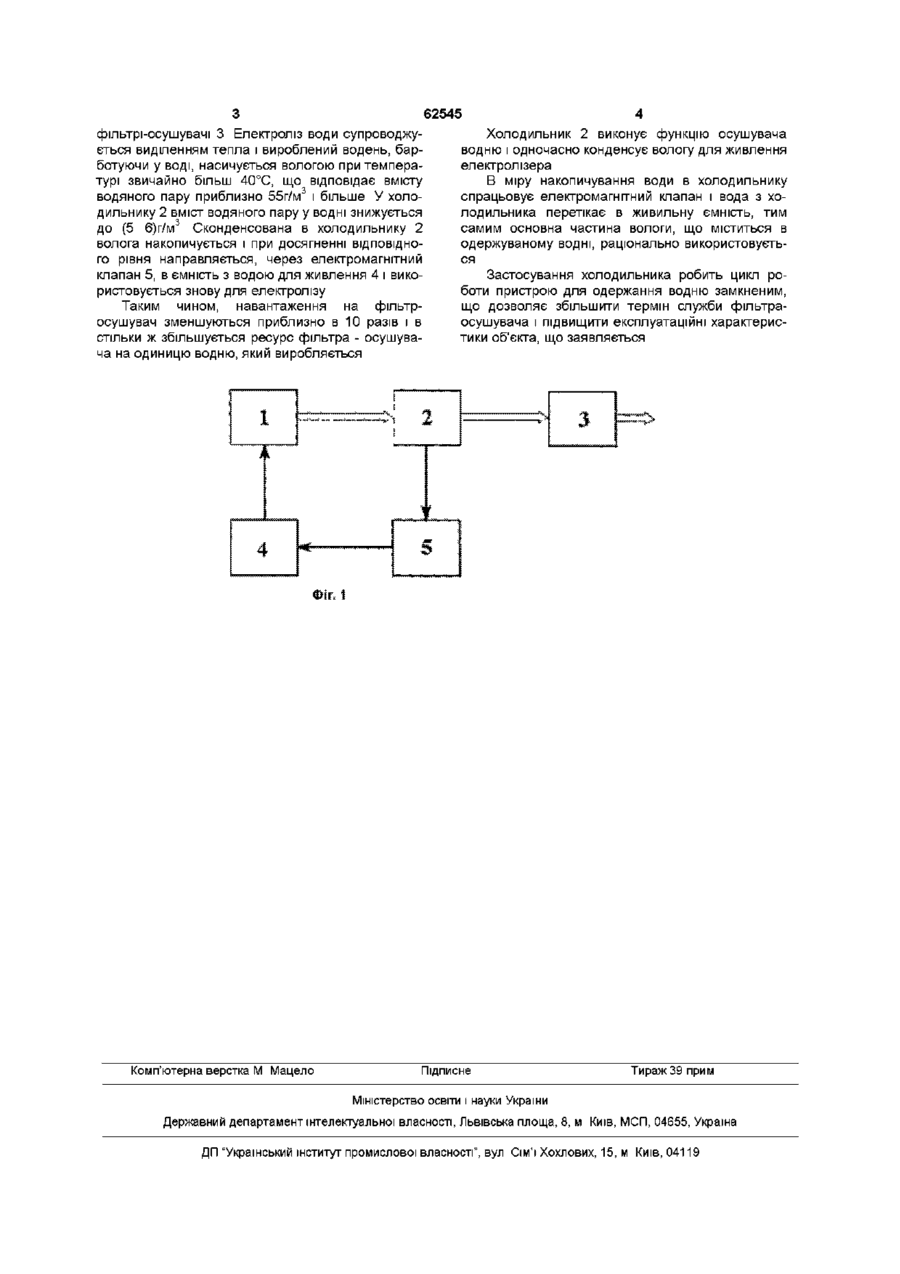

Пристрій для одержання водню, що включає електролізер, фільтр-осушувач і ємність з водою для живлення, який відрізняється тим, що додатково введено холодильник, який виконує функцію термоосушувача водню і одночасно конденсує вологу для живлення електролізера, причому його газовий вхід з'єднаний з виходом електролізера, газовий вихід з'єднаний з фільтром-осушувачем, гідравлічний вихід холодильника з'єднаний через електромагнітний клапан з ємністю з водою для живлення Винахід відноситься до області газового аналізу і призначений для вироблення й одержання водню, що застосовується для живлення полум'яно-юнізаційних газоаналізаторів, іонізаційних полум'яних детекторів, лабораторних і промислових хроматографіє, а також для забезпечення воднем інших приладів і установок Відома система газопостачання "ВОДЕНЬ-1" розроблена "Черкаським заводом ХІМІЧНИХ реактивів" складається з подпітачного (живильного) бака, електролізера, сигналізатора тиску, сепаратора, лійки і фільтра В електролізері живильна вода розкладається на водень і кисень Недоліком відомої системи є короткий термін служби фільтра-осушувача, що приводить до частої заміни фільтруючого матеріалу Зазначений недолік позначається на експлуатаційних властивостях системи газопостачання "ВОДЕНЬ-1" - треба відключати систему і замінювати витратні елементи, що вийшли з ладу Також доводиться доливати живильну воду для вироблення водню, так як відбувається її вироблення Відомий генератор чистого водню ГВЧ-6 (Посібник з експлуатації ЖНЛК2 017 000 000 РЭ), що випускається НПП "Хімелектроніка", Москва, 2002р , обраний як прототип, що містить електролізер, бак з водою для живлення, джерело струму, датчики рівня води, сепаратор і фільтр тонкого очищення для осушки водню Недоліком прототипу є обмежений строк служби фільтра тонкого очищення, що приводить до частих зупинок генератора для заміни або регене рації фільтра, а також постійного доливу живильної води Все це приводить до зниження експлуатаційних характеристик приладу Задачею заявляемого винаходу є підвищення експлуатаційних характеристик приладу для здобуття водню шляхом збільшення строку служби фільтра-осушувача і зменшення витрат живильної води на одиницю КІЛЬКОСТІ ВОДНЮ, ЩО виробляється Поставлена задача вирішується тим, що в пристрої для одержання водню, що включає електролізер, фільтр-осушувач і ємність з водою для живлення додатково введено холодильник, який виконує функцію термоосушувача водню і одночасно конденсує вологу для живлення електролізера, причому його газовий вхід з'єднаний з виходом електролізера, газовий вихід з'єднаний з фільтром-осушувачем, гідравлічний вихід холодильника з'єднаний через електромагнітний клапан з ємністю з водою для живлення На кресленні представлена функціональна схема приладу для одержання водню, яка містить електролізер 1, холодильник 2, фільтр-осушувач З, ємність з водою для живлення 4 і електромагнітний клапан 5 Пристрій для здобуття водню працює в такий спосіб Водень, який виробляється в електролізері 1 проходить через холодильник 2 в якому проводиться попередня осушка водню від вологи до точки роси холодильника (2 4)°С і потім відбувається остаточна глибока осушка на сорбційному ю ю (О 62545 фільтрі-осушувачі 3 Електроліз води супроводжуХолодильник 2 виконує функцію осушувача ється виділенням тепла і вироблений водень, барводню і одночасно конденсує вологу для живлення ботуючи у воді, насичується вологою при темпераелектролізера турі звичайно більш 40°С, що відповідає вмісту В міру накопичування води в холодильнику 3 водяного пару приблизно 55г/м і більше У холоспрацьовує електромагнітний клапан і вода з ходильнику 2 вміст водяного пару у водні знижується лодильника перетікає в живильну ємність, тим 3 до (5 6)г/м Сконденсована в холодильнику 2 самим основна частина вологи, що міститься в волога накопичується і при досягненні ВІДПОВІДНОодержуваному водні, раціонально використовуєтьГО рівня направляється, через електромагнітний ся клапан 5, в ємність з водою для живлення 4 і викоЗастосування холодильника робить цикл рористовується знову для електролізу боти пристрою для одержання водню замкненим, що дозволяє збільшити термін служби фільтраТаким чином, навантаження на фільтросушувача і підвищити експлуатаційні характерисосушувач зменшуються приблизно в 10 разів і в тики об'єкта, що заявляється стільки ж збільшується ресурс фільтра - осушувача на одиницю водню, який виробляється Комп'ютерна верстка М Мацело Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
