Пристрій для визначення величини нахилу колісного транспортного засобу в поперечній площині

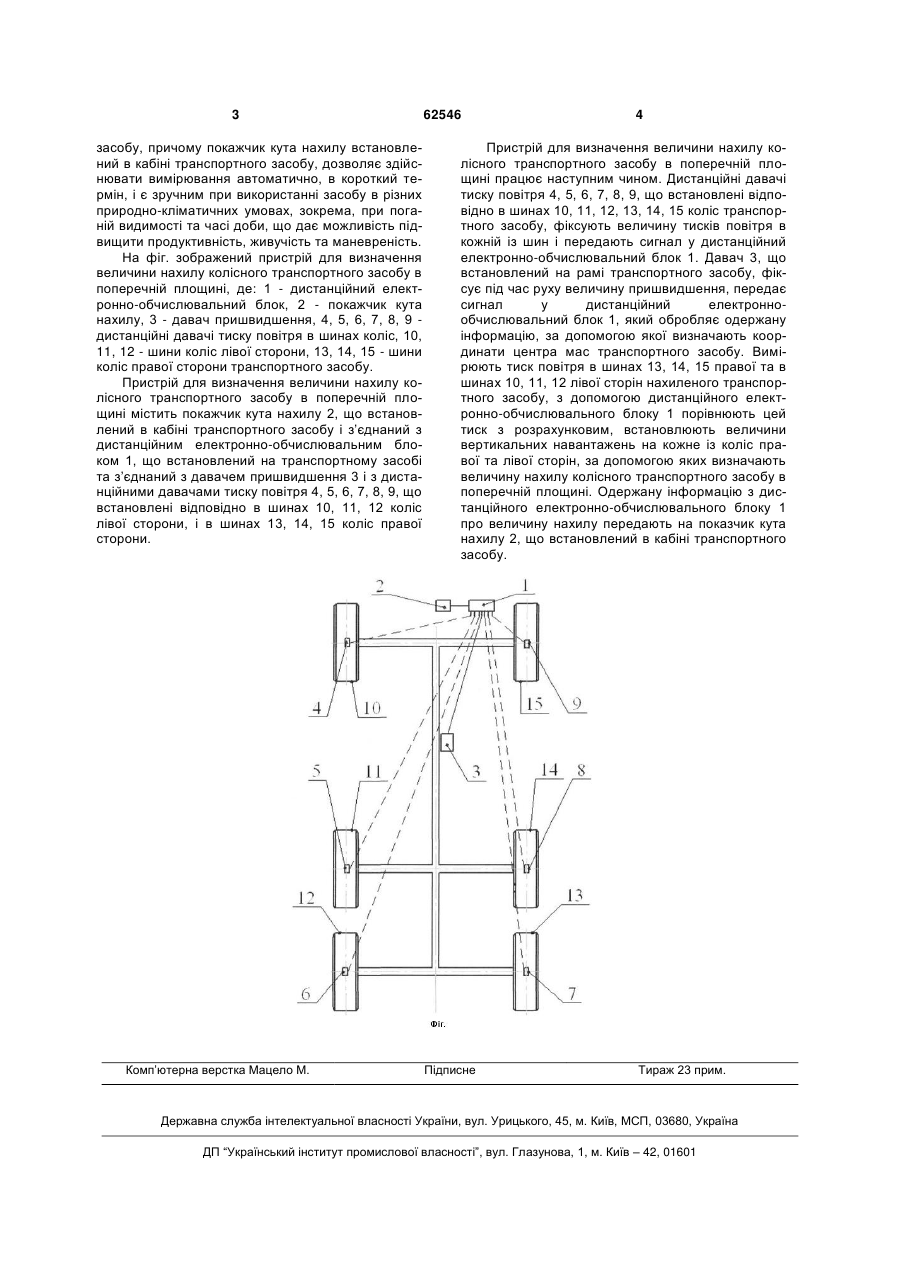

Пристрій для визначення величини нахилу колісного транспортного засобу в поперечній пло 3 засобу, причому покажчик кута нахилу встановлений в кабіні транспортного засобу, дозволяє здійснювати вимірювання автоматично, в короткий термін, і є зручним при використанні засобу в різних природно-кліматичних умовах, зокрема, при поганій видимості та часі доби, що дає можливість підвищити продуктивність, живучість та маневреність. На фіг. зображений пристрій для визначення величини нахилу колісного транспортного засобу в поперечній площині, де: 1 - дистанційний електронно-обчислювальний блок, 2 - покажчик кута нахилу, 3 - давач пришвидшення, 4, 5, 6, 7, 8, 9 дистанційні давачі тиску повітря в шинах коліс, 10, 11, 12 - шини коліс лівої сторони, 13, 14, 15 - шини коліс правої сторони транспортного засобу. Пристрій для визначення величини нахилу колісного транспортного засобу в поперечній площині містить покажчик кута нахилу 2, що встановлений в кабіні транспортного засобу і з’єднаний з дистанційним електронно-обчислювальним блоком 1, що встановлений на транспортному засобі та з’єднаний з давачем пришвидшення 3 і з дистанційними давачами тиску повітря 4, 5, 6, 7, 8, 9, що встановлені відповідно в шинах 10, 11, 12 коліс лівої сторони, і в шинах 13, 14, 15 коліс правої сторони. Комп’ютерна верстка Мацело М. 62546 4 Пристрій для визначення величини нахилу колісного транспортного засобу в поперечній площині працює наступним чином. Дистанційні давачі тиску повітря 4, 5, 6, 7, 8, 9, що встановлені відповідно в шинах 10, 11, 12, 13, 14, 15 коліс транспортного засобу, фіксують величину тисків повітря в кожній із шин і передають сигнал у дистанційний електронно-обчислювальний блок 1. Давач 3, що встановлений на рамі транспортного засобу, фіксує під час руху величину пришвидшення, передає сигнал у дистанційний електроннообчислювальний блок 1, який обробляє одержану інформацію, за допомогою якої визначають координати центра мас транспортного засобу. Вимірюють тиск повітря в шинах 13, 14, 15 правої та в шинах 10, 11, 12 лівої сторін нахиленого транспортного засобу, з допомогою дистанційного електронно-обчислювального блоку 1 порівнюють цей тиск з розрахунковим, встановлюють величини вертикальних навантажень на кожне із коліс правої та лівої сторін, за допомогою яких визначають величину нахилу колісного транспортного засобу в поперечній площині. Одержану інформацію з дистанційного електронно-обчислювального блоку 1 про величину нахилу передають на показчик кута нахилу 2, що встановлений в кабіні транспортного засобу. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
