Спосіб визначення положення центра ваги колісного транспортного засобу у вертикальній площині і пристрій для його здійснення

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 19834

Опубліковано: 15.01.2007

Автори: Денис Василь Володимирович, Козлинський Мирослав Петрович

Завантажити PDF файл.

Формула / Реферат

Спосіб визначення положення центра ваги колісного транспортного засобу у вертикальній площині, що включає визначення тиску повітря в кожній шині коліс, його порівняння з розрахунковим, який відрізняється тим, що визначають зміну тиску повітря в кожній шині коліс при прямолінійному русі під час гальмування колісного транспортного засобу, визначають величини вертикальних і горизонтальних навантажень на кожне із коліс, за якими визначають положення центра ваги колісного транспортного засобу у вертикальній площині.

Текст

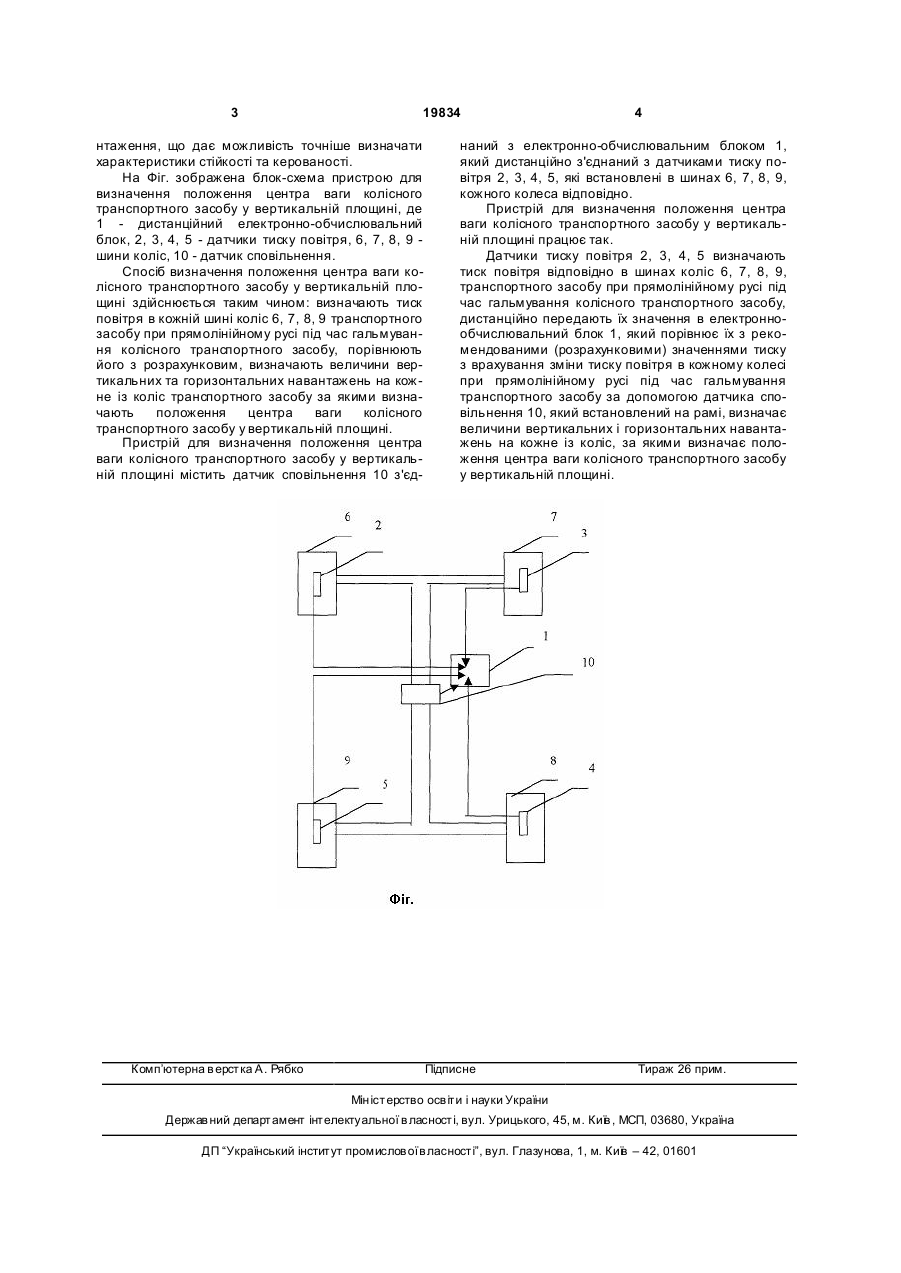

Спосіб визначення положення центра ваги колісного транспортного засобу у вертикальній 3 19834 нтаження, що дає можливість точніше визначати характеристики стійкості та керованості. На Фіг. зображена блок-схема пристрою для визначення положення центра ваги колісного транспортного засобу у вертикальній площині, де 1 - дистанційний електронно-обчислювальний блок, 2, 3, 4, 5 - датчики тиску повітря, 6, 7, 8, 9 шини коліс, 10 - датчик сповільнення. Спосіб визначення положення центра ваги колісного транспортного засобу у вертикальній площині здійснюється таким чином: визначають тиск повітря в кожній шині коліс 6, 7, 8, 9 транспортного засобу при прямолінійному русі під час гальмування колісного транспортного засобу, порівнюють його з розрахунковим, визначають величини вертикальних та горизонтальних навантажень на кожне із коліс транспортного засобу за якими визначають положення центра ваги колісного транспортного засобу у вертикальній площині. Пристрій для визначення положення центра ваги колісного транспортного засобу у вертикальній площині містить датчик сповільнення 10 з'єд Комп’ютерна в ерстка А. Рябко 4 наний з електронно-обчислювальним блоком 1, який дистанційно з'єднаний з датчиками тиску повітря 2, 3, 4, 5, які встановлені в шинах 6, 7, 8, 9, кожного колеса відповідно. Пристрій для визначення положення центра ваги колісного транспортного засобу у вертикальній площині працює так. Датчики тиску повітря 2, 3, 4, 5 визначають тиск повітря відповідно в шинах коліс 6, 7, 8, 9, транспортного засобу при прямолінійному русі під час гальмування колісного транспортного засобу, дистанційно передають їх значення в електроннообчислювальний блок 1, який порівнює їх з рекомендованими (розрахунковими) значеннями тиску з врахування зміни тиску повітря в кожному колесі при прямолінійному русі під час гальмування транспортного засобу за допомогою датчика сповільнення 10, який встановлений на рамі, визначає величини вертикальних і горизонтальних навантажень на кожне із коліс, за якими визначає положення центра ваги колісного транспортного засобу у вертикальній площині. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method and device of determining position of center of weight of wheel vehicle in vertical plane

Автори англійською

Kozlynskyi Myroslav Petrovych

Назва патенту російською

Способ определения положения центра веса колесного транспортного средства в вертикальной плоскости и устройство для его осуществления

Автори російською

Козлинский Мирослав Петрович

МПК / Мітки

МПК: B60C 23/00

Мітки: визначення, колісного, ваги, центра, вертикальний, здійснення, пристрій, положення, площині, засобу, транспортного, спосіб
