Генератор аерозолю
Номер патенту: 62668
Опубліковано: 12.09.2011
Автори: Кириленко Валерій Костянтинович, Тарнай Андрій Амбросійович
Формула / Реферат
1. Генератор аерозолю, який містить механізм подрібнення твердої речовини у вигляді камери циліндричної форми з плоскими торцевими стінками, всередині якої розміщені радіальні лопатки, встановлені з можливістю обертання навколо осі камери, впускний патрубок повітря, розміщений коаксіально камері і прикріплений до однієї із торцевих стінок камери, випускний патрубок аерозолю, який відрізняється тим, що він додатково містить резистивний нагрівач у вигляді диска із центральним отвором, прикріплений до однієї із торцевих стінок камери таким чином, що впускний патрубок повітря введено через отвір нагрівача.
2. Генератор за п. 1, який відрізняється тим, що нагрівач містить робочий елемент і носій робочого елемента, робочий елемент виготовлений у вигляді дроту з металу або металевого сплаву, укладеного зигзагоподібно і розміщеного в одній площині між краєм нагрівача і отвором, носій робочого елемента складається з послідовно встановлених шарів силіконового герметика та склотканини.
Текст

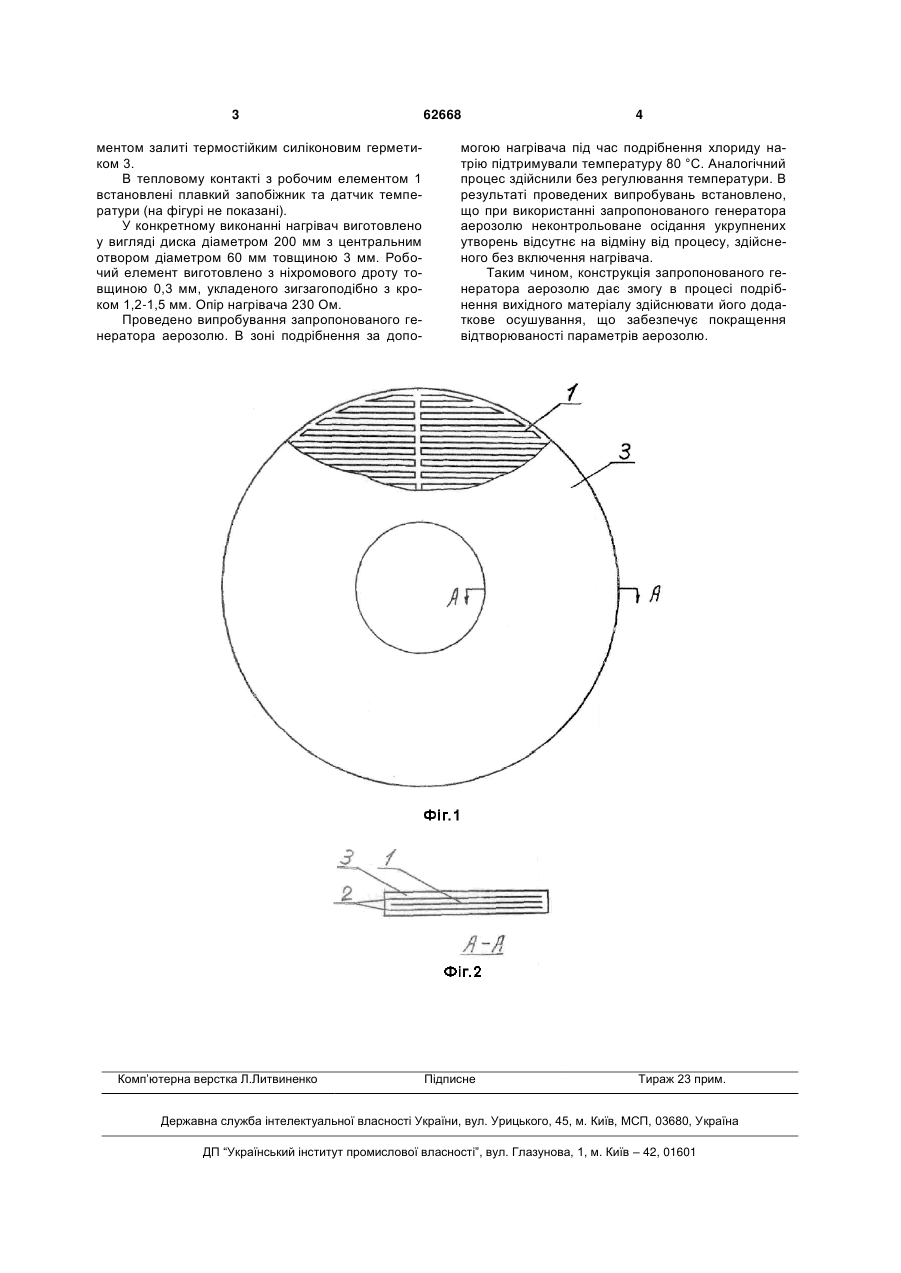

1. Генератор аерозолю, який містить механізм подрібнення твердої речовини у вигляді камери циліндричної форми з плоскими торцевими стінками, всередині якої розміщені радіальні лопатки, встановлені з можливістю обертання навколо осі камери, впускний патрубок повітря, розміщений коаксіально камері і прикріплений до однієї із торцевих стінок камери, випускний патрубок аерозо 3 ментом залиті термостійким силіконовим герметиком 3. В тепловому контакті з робочим елементом 1 встановлені плавкий запобіжник та датчик температури (на фігурі не показані). У конкретному виконанні нагрівач виготовлено у вигляді диска діаметром 200 мм з центральним отвором діаметром 60 мм товщиною 3 мм. Робочий елемент виготовлено з ніхромового дроту товщиною 0,3 мм, укладеного зигзагоподібно з кроком 1,2-1,5 мм. Опір нагрівача 230 Ом. Проведено випробування запропонованого генератора аерозолю. В зоні подрібнення за допо Комп’ютерна верстка Л.Литвиненко 62668 4 могою нагрівача під час подрібнення хлориду натрію підтримували температуру 80 °С. Аналогічний процес здійснили без регулювання температури. В результаті проведених випробувань встановлено, що при використанні запропонованого генератора аерозолю неконтрольоване осідання укрупнених утворень відсутнє на відміну від процесу, здійсненого без включення нагрівача. Таким чином, конструкція запропонованого генератора аерозолю дає змогу в процесі подрібнення вихідного матеріалу здійснювати його додаткове осушування, що забезпечує покращення відтворюваності параметрів аерозолю. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAerosol generator
Автори англійськоюKyrylenko Valerii Kostiantynovych, Tarnai Andrii Ambrosiiovych
Назва патенту російськоюГенератор аэрозоля
Автори російськоюКириленко Валерий Константинович, Тарнай Андрей Амбросиевич
МПК / Мітки
МПК: B07B 7/04
