Насос високого тиску

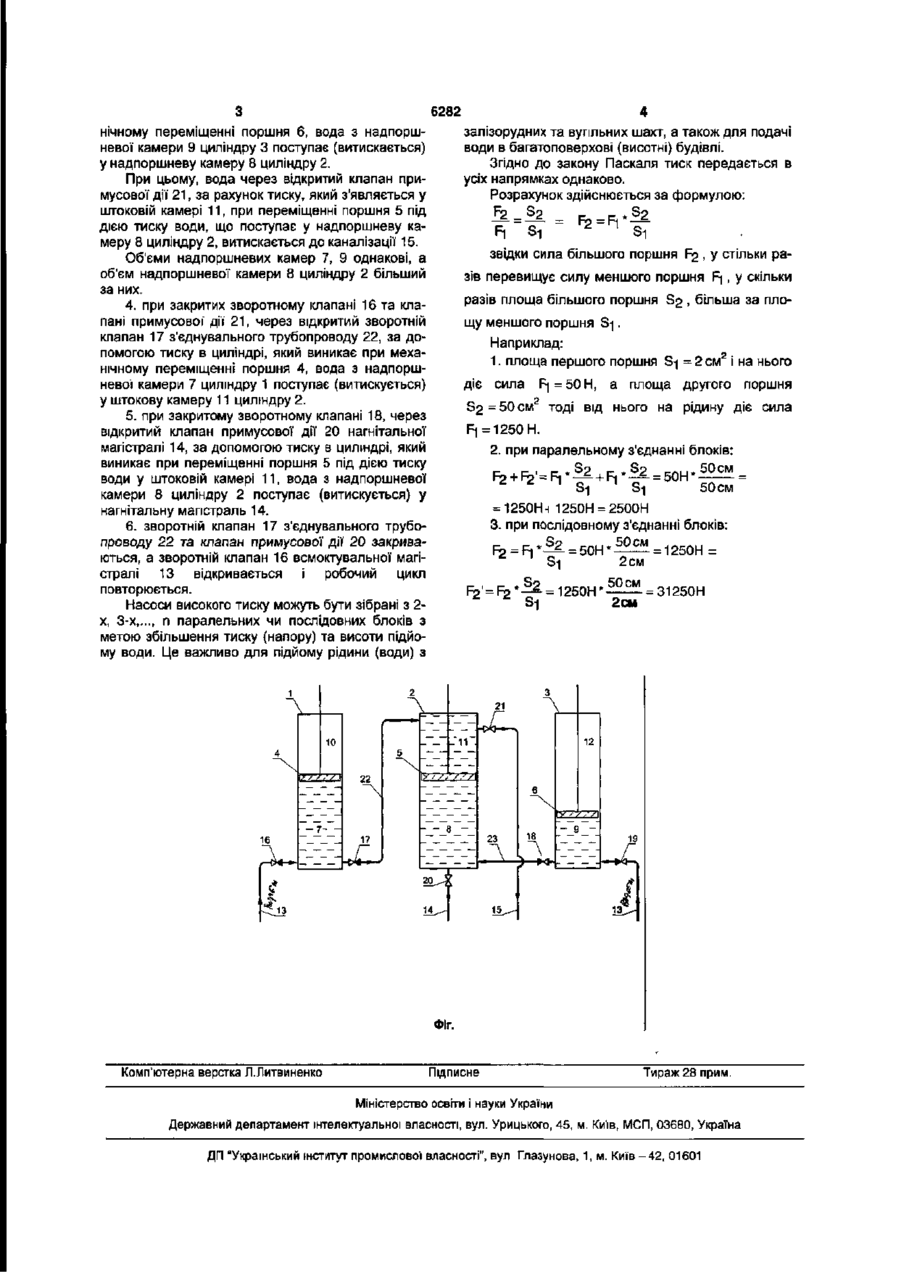

1. Насос високого тиску, що містить корпус, принаймні один поршень, якому відповідають всмоктувальний та нагнітальний клапани, трубопроводи та привід, який відрізняється тим, що він складений з трьох циліндрів, всередині яких розміщені поршні на штоках, які поділяють циліндри на надпоршневі та штокові камери. 2. Насос високого тиску за п.1, який відрізняється тим, що надпоршневі та штокові камери приєднані до всмоктувальних і нагнітальної магістралей, з'єднувальних трубопроводів та каналізації, на яких встановлені однойменні клапани. 3. Насос високого тиску за пп.1 і 2, який відрізняється тим, що вхід надпоршневої камери одного з циліндрів підключений до всмоктувальної магістралі, а вихід з цієї камери підключений до входу штокової камери другого циліндра. 4. Насос високого тиску за пп.1 і 2, який відрізняється тим, що вхід надпоршневої камери третього циліндра підключений до всмоктувальної' магістралі, а вихід з цієї' камери підключений до входу надпоршневої камери другого циліндра. 5. Насос високого тиску за пп. 1-4 який відрізняється тим, що всі підключення виконані за допомогою трубопроводів з клапанами, на трубопроводах нагнітальної магістралі та каналізації застосовані клапани примусової, а на усіх інших зворотної дії. Корисна модель відноситься до галузі машинобудування і може бути використана для відкачування води з залізорудних та вугільних шахт, а також для інших потреб. Відомі різні види насосів: ручні, електромеханічні. За прототип вибрано найбільш близький до корисної моделі, що заявляється, авторське свідоцтво СРСР "Поршневой компрессор" за №1280187 А1, F04B31/00 від 30.12.1986р. Бюл. №48. В основу корисної моделі покладено завдання - удосконалити поршневий компресор та одержати насос високого тиску. Ознаки аналога корисної моделі є спільними з ознаками корисної моделі у стисканні газу та води. До причин, що перешкоджають одержанню очікуваного технічного результату корисної моделі є те, що значно збільшує трудомісткість і вартість конструкції. Поршневий насос високого тиску включає циліндр, поршень, всмоктувальний та нагнітальний клапани, трубопроводи та привод. Пропонована конструкція насоса дозволяє збільшувати тиск на нагнітальний поршень у багато разів. Див. рахунок. дрів 1, 2, 3, в яких розміщуються поршні на штоках 4, 5, 6. Поршні поділяють ці циліндри на надпоршневі 7, 8, 9 та штокові 10, 11, 12 камери, які приєднуються до всмоктувальних 13, нагнітальної 14 магістралей та каналізації 15. Три циліндри з поршнями на штоках та трубопроводами, на яких розміщуються клапани, складають насосний блок. Дивись Фіг. Насос високого тиску працює таким чином. 1. при закритому зворотному клапані 17, через відкритий зворотній клапан 16 всмоктувальної магістралі 13, за допомогою тиску в циліндрі, який виникає при механічному переміщенні поршня 4, вода поступає у надпоршневу камеру 7 цилінДРУ 1. 2. при закритому зворотному клапані 18, через відкритий зворотній клапан 19 всмоктувальної магістралі 13, за допомогою тиску в циліндрі, який виникає при механічному переміщенні поршня 6, вода поступає у надпоршневу камеру 9 циліндруз. 3. при закритих зворотному клапані 19 та клапані примусової дй 20, через відкритий зворотній клапан 18 з'єднувального трубопроводу 23, за допомогою тиску в циліндрі, який виникає при меха Насос високого тиску складається з 3-х цилін CM 00 CM со С П 6282 нічному переміщенні поршня 6, вода з над поршневої камери 9 циліндру 3 поступає (витискається) у надпоршневу камеру 8 циліндру 2. При цьому, вода через відкритий клапан примусової дії 21, за рахунок тиску, який з'являється у штоковій камері 11, при переміщенні поршня 5 під дією тиску води, що поступає у надпоршневу камеру 8 циліндру 2, витискається до каналізації 15. Об'єми надпоршневих камер 7, 9 однакові, а об'єм надпоршневої камери 8 циліндру 2 більший за них. 4. при закритих зворотному клапані 16 та клапані примусової дії 21, через відкритий зворотній клапан 17 з'єднувального трубопроводу 22, за допомогою тиску в циліндрі, який виникає при механічному переміщенні поршня 4, вода з надпоршневої камери 7 циліндру 1 поступає (витискується) у штокову камеру 11 циліндру 2. 5. при закритому зворотному клапані 18, через відкритий клапан примусової дії 20 нагнітальної магістралі 14, за допомогою тиску в циліндрі, який виникає при переміщенні поршня 5 під дією тиску води у штоковій камері 11, вода з надпоршневої камери 8 циліндру 2 поступає (витискується) у нагнітальну магістраль 14. 6. зворотній клапан 17 з'єднувального трубопроводу 22 та клапан примусової дії 20 закриваються, а зворотній клапан 16 всмоктувальної магістралі 13 відкривається і робочий цикл повторюється. Насоси високого тиску можуть бути зібрані з 2х, 3-х,..., п паралельних чи послідовних блоків з метою збільшення тиску (напору) та висоти підйому води. Це важливо для підйому рідини (води) з залізорудних та вугільних шахт, а також для подачі води в багатоповерхові (висотні) будівлі. Згідно до закону Паскаля тиск передається в усіх напрямках однаково. Розрахунок здійснюється за формулою: звідки сила більшого поршня F^ , у стільки разів перевищує силу меншого поршня Fj, у скільки разів площа більшого поршня S2 , більша за площу меншого поршня S-). Наприклад: 2 1. площа першого поршня S-] = 2 см і на нього діє сила F^-50H, S2=50CM а площа другого поршня тоді від нього на рідину діє сила Fj= 1250H. 2. при паралельному з'єднанні блоків: і- + Fі- = F г- . S?+ F • . S? -.«,_,• 50см . f 2 2 1 1 —- 1 —- = 50Н* S-i ' S-i 50см =1250Нн 1250Н =2500Н 3. при послідовному з'єднанні блоків: 2см Si =1250Н" 2см 31250Н 21 __ 10 22 -7 16 ."и > / /,• 12 S.'7\ 23 17 18 19 -С>4 » • 1L 13 ІЗ" ФІГ. Комп'ютерна верстка Л.Литвиненко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ - 42, 01601
