Нагрівальний провід

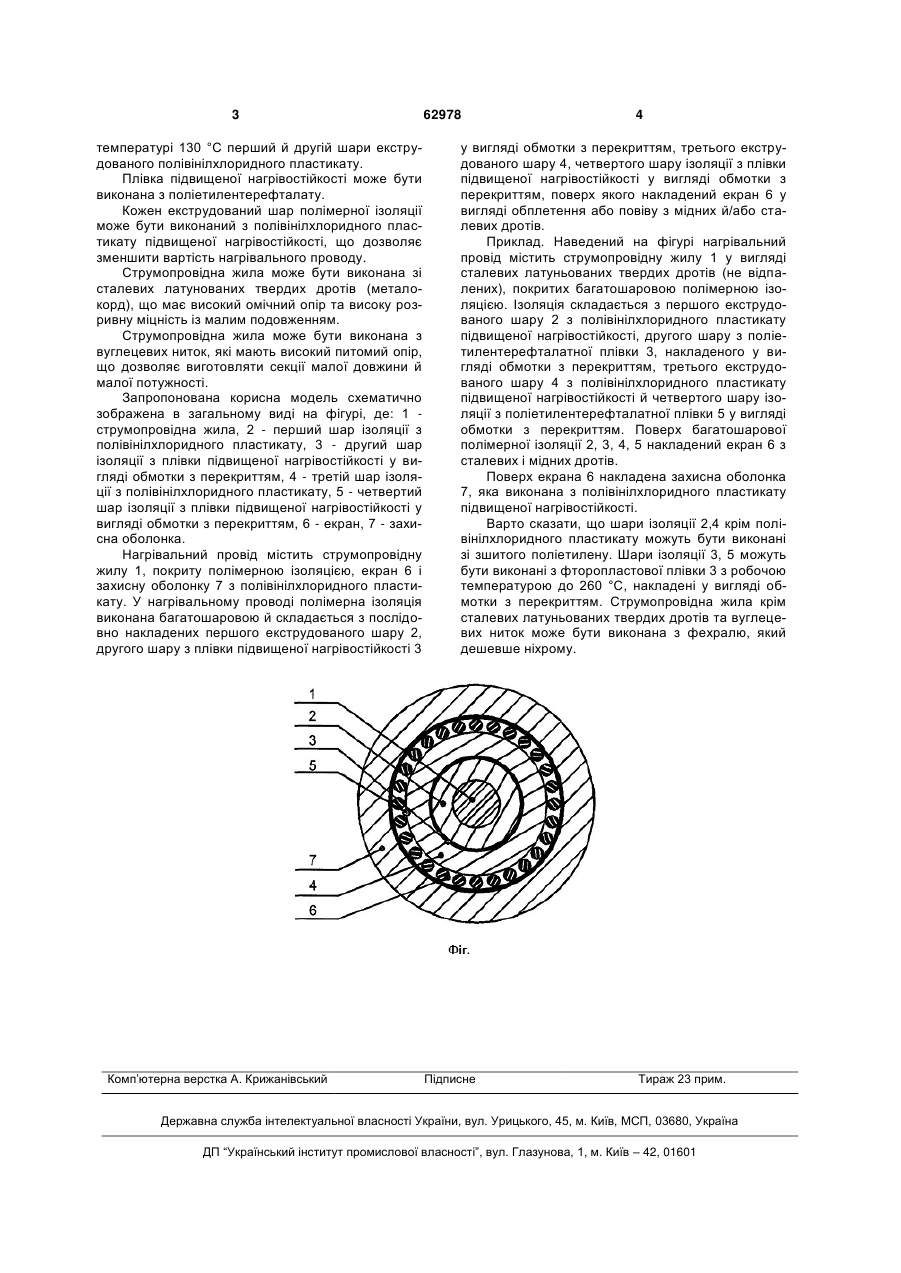

1. Нагрівальний провід, що містить струмопровідну жилу, покриту полімерною ізоляцією, екран і захисну оболонку з полівінілхлоридного пластикату, який відрізняється тим, що полімерна ізоляція виконана багатошаровою й складається з послідовно накладених першого екструдованого шару, другого шару з плівки підвищеної нагрівостійкості у вигляді обмотки з перекриттям, третього екструдованого шару й четвертого шару з плівки 3 температурі 130 °C перший й другій шари екструдованого полівінілхлоридного пластикату. Плівка підвищеної нагрівостійкості може бути виконана з поліетилентерефталату. Кожен екструдований шар полімерної ізоляції може бути виконаний з полівінілхлоридного пластикату підвищеної нагрівостійкості, що дозволяє зменшити вартість нагрівального проводу. Струмопровідна жила може бути виконана зі сталевих латунованих твердих дротів (металокорд), що має високий омічний опір та високу розривну міцність із малим подовженням. Струмопровідна жила може бути виконана з вуглецевих ниток, які мають високий питомий опір, що дозволяє виготовляти секції малої довжини й малої потужності. Запропонована корисна модель схематично зображена в загальному виді на фігурі, де: 1 струмопровідна жила, 2 - перший шар ізоляції з полівінілхлоридного пластикату, 3 - другий шар ізоляції з плівки підвищеної нагрівостійкості у вигляді обмотки з перекриттям, 4 - третій шар ізоляції з полівінілхлоридного пластикату, 5 - четвертий шар ізоляції з плівки підвищеної нагрівостійкості у вигляді обмотки з перекриттям, 6 - екран, 7 - захисна оболонка. Нагрівальний провід містить струмопровідну жилу 1, покриту полімерною ізоляцією, екран 6 і захисну оболонку 7 з полівінілхлоридного пластикату. У нагрівальному проводі полімерна ізоляція виконана багатошаровою й складається з послідовно накладених першого екструдованого шару 2, другого шару з плівки підвищеної нагрівостійкості 3 Комп’ютерна верстка А. Крижанівський 62978 4 у вигляді обмотки з перекриттям, третього екструдованого шару 4, четвертого шару ізоляції з плівки підвищеної нагрівостійкості у вигляді обмотки з перекриттям, поверх якого накладений екран 6 у вигляді обплетення або повіву з мідних й/або сталевих дротів. Приклад. Наведений на фігурі нагрівальний провід містить струмопровідну жилу 1 у вигляді сталевих латуньованих твердих дротів (не відпалених), покритих багатошаровою полімерною ізоляцією. Ізоляція складається з першого екструдованого шару 2 з полівінілхлоридного пластикату підвищеної нагрівостійкості, другого шару з поліетилентерефталатної плівки 3, накладеного у вигляді обмотки з перекриттям, третього екструдованого шару 4 з полівінілхлоридного пластикату підвищеної нагрівостійкості й четвертого шару ізоляції з поліетилентерефталатної плівки 5 у вигляді обмотки з перекриттям. Поверх багатошарової полімерної ізоляції 2, 3, 4, 5 накладений екран 6 з сталевих і мідних дротів. Поверх екрана 6 накладена захисна оболонка 7, яка виконана з полівінілхлоридного пластикату підвищеної нагрівостійкості. Варто сказати, що шари ізоляції 2,4 крім полівінілхлоридного пластикату можуть бути виконані зі зшитого поліетилену. Шари ізоляції 3, 5 можуть бути виконані з фторопластової плівки 3 з робочою температурою до 260 °C, накладені у вигляді обмотки з перекриттям. Струмопровідна жила крім сталевих латуньованих твердих дротів та вуглецевих ниток може бути виконана з фехралю, який дешевше ніхрому. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
