Спосіб отримання оксидів азоту

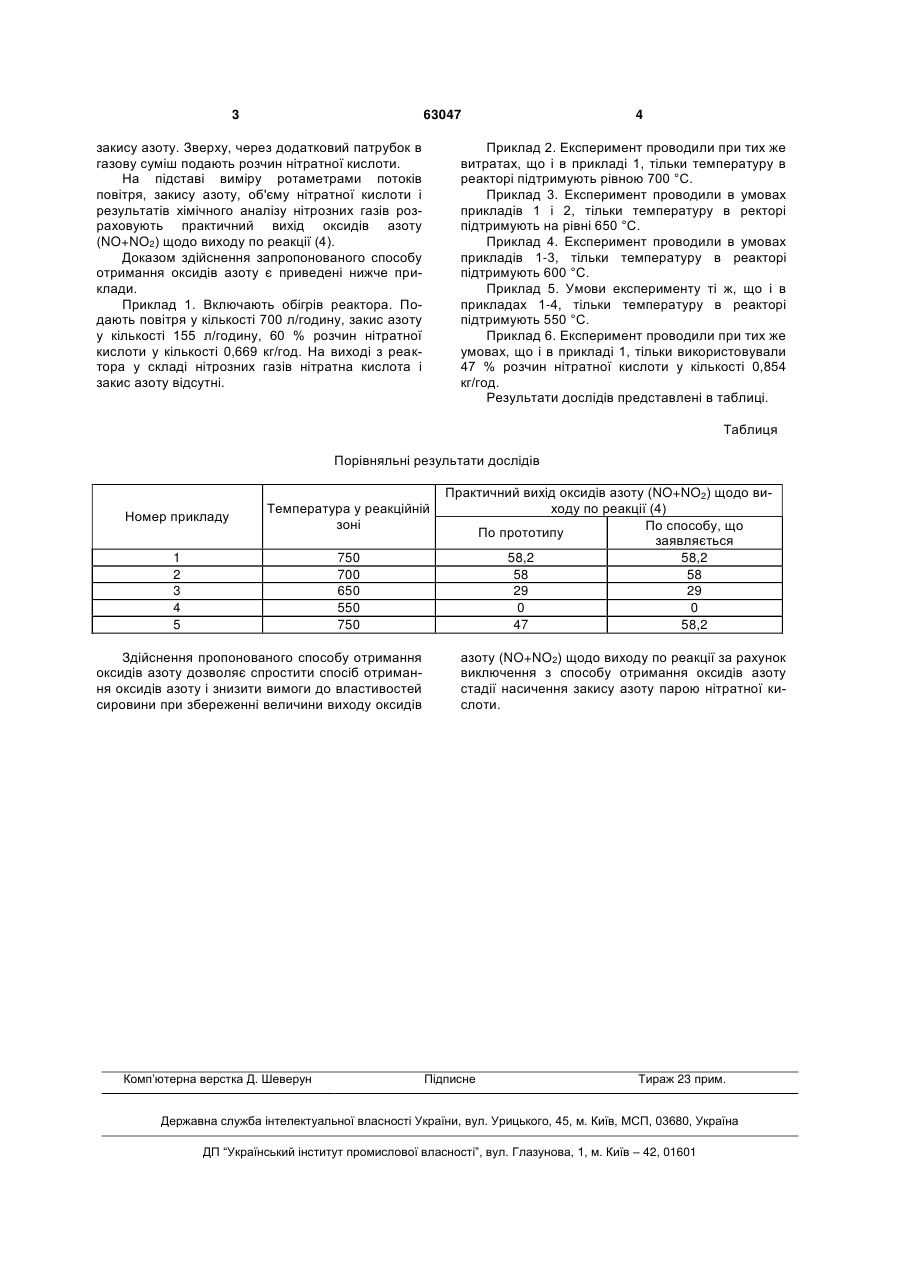

Спосіб отримання оксидів азоту (NO+NO2) окисленням закису азоту парами нітратної кислоти при температурі 600-750 °С, який відрізняється тим, що нітратну кислоту подають в реактор у рідкому стані. (19) (21) u201102401 (22) 28.02.2011 (24) 26.09.2011 (46) 26.09.2011, Бюл.№ 18, 2011 р. (72) ТЮЛЬПІНОВ КОСТЯНТИН ОЛЕКСАНДРОВИЧ, ОВСІЄНКО ОЛЬГА ЛЕОНІДІВНА, ТЮЛЬПІНОВ ОЛЕКСАНДР ДМИТРОВИЧ, СУВОРІН ОЛЕКСАНДР ВІКТОРОВИЧ 3 63047 закису азоту. Зверху, через додатковий патрубок в газову суміш подають розчин нітратної кислоти. На підставі виміру ротаметрами потоків повітря, закису азоту, об'єму нітратної кислоти і результатів хімічного аналізу нітрозних газів розраховують практичний вихід оксидів азоту (NO+NO2) щодо виходу по реакції (4). Доказом здійснення запропонованого способу отримання оксидів азоту є приведені нижче приклади. Приклад 1. Включають обігрів реактора. Подають повітря у кількості 700 л/годину, закис азоту у кількості 155 л/годину, 60 % розчин нітратної кислоти у кількості 0,669 кг/год. На виході з реактора у складі нітрозних газів нітратна кислота і закис азоту відсутні. 4 Приклад 2. Експеримент проводили при тих же витратах, що і в прикладі 1, тільки температуру в реакторі підтримують рівною 700 °С. Приклад 3. Експеримент проводили в умовах прикладів 1 і 2, тільки температуру в ректорі підтримують на рівні 650 °С. Приклад 4. Експеримент проводили в умовах прикладів 1-3, тільки температуру в реакторі підтримують 600 °С. Приклад 5. Умови експерименту ті ж, що і в прикладах 1-4, тільки температуру в реакторі підтримують 550 °С. Приклад 6. Експеримент проводили при тих же умовах, що і в прикладі 1, тільки використовували 47 % розчин нітратної кислоти у кількості 0,854 кг/год. Результати дослідів представлені в таблиці. Таблиця Порівняльні результати дослідів Номер прикладу Температура у реакційній зоні 1 2 3 4 5 750 700 650 550 750 Здійснення пропонованого способу отримання оксидів азоту дозволяє спростити спосіб отримання оксидів азоту і знизити вимоги до властивостей сировини при збереженні величини виходу оксидів Комп’ютерна верстка Д. Шеверун Практичний вихід оксидів азоту (NO+NO2) щодо виходу по реакції (4) По способу, що По прототипу заявляється 58,2 58,2 58 58 29 29 0 0 47 58,2 азоту (NO+NO2) щодо виходу по реакції за рахунок виключення з способу отримання оксидів азоту стадії насичення закису азоту парою нітратної кислоти. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
