Спосіб надання зразку бронетанкового озброєння та техніки плавучої здатності для подолання водних перешкод під час евакуації

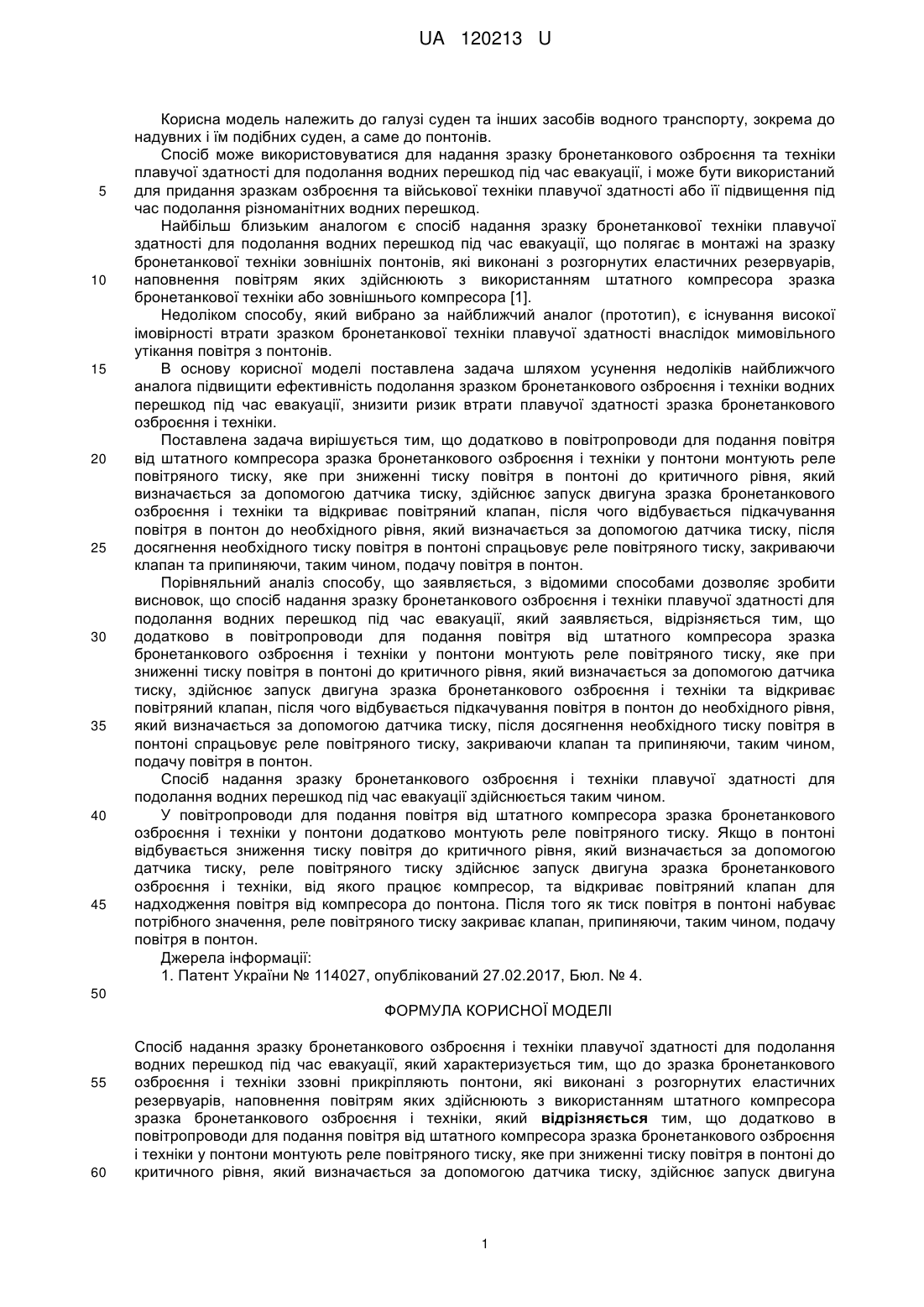

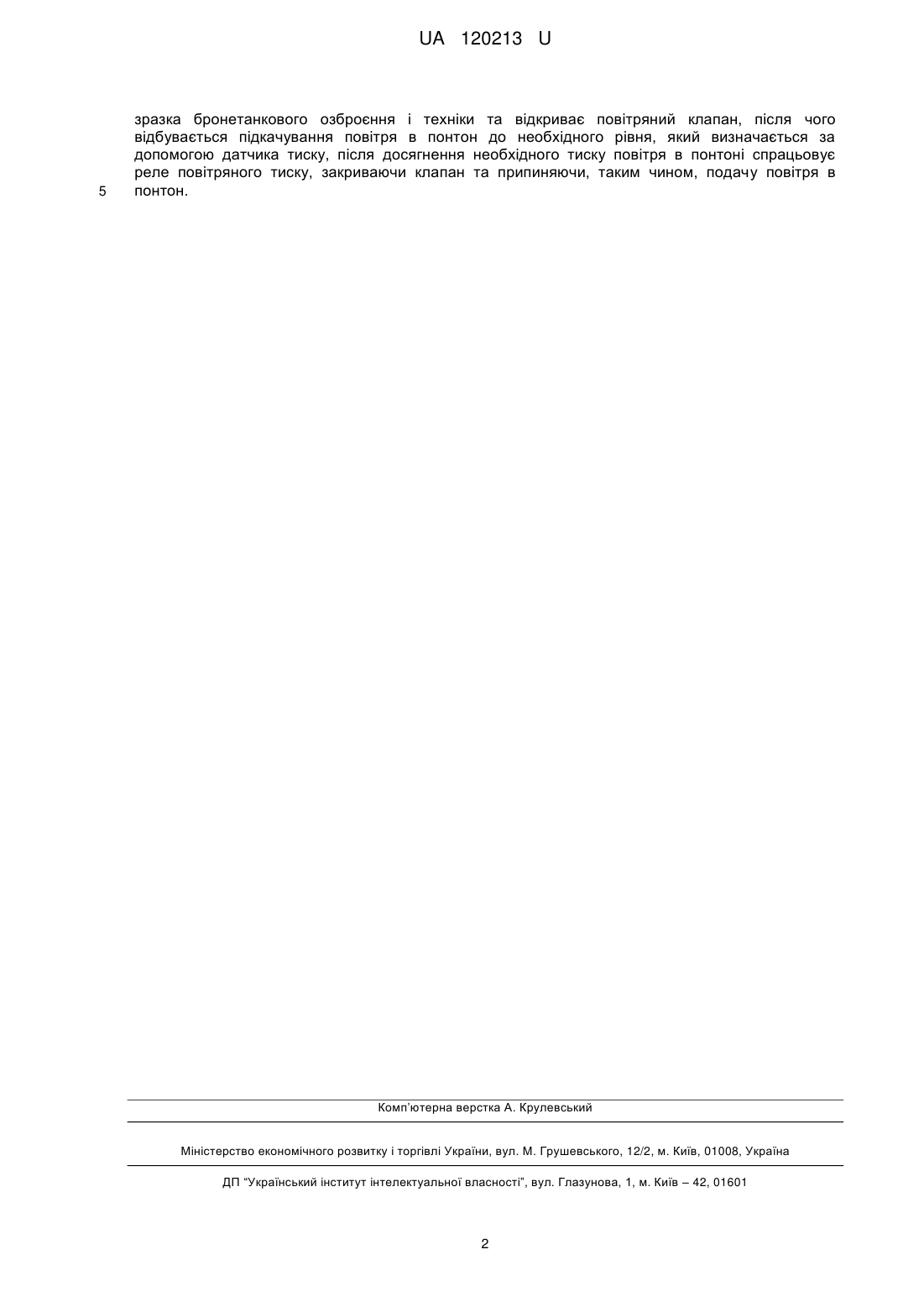

Реферат: Спосіб надання зразку бронетанкового озброєння і техніки плавучої здатності для подолання водних перешкод під час евакуації характеризується тим, що до зразка бронетанкового озброєння і техніки ззовні прикріпляють понтони, які виконані з розгорнутих еластичних резервуарів, наповнення повітрям яких здійснюють з використанням штатного компресора зразка бронетанкового озброєння і техніки. Додатково в повітропроводи для подання повітря від штатного компресора зразка бронетанкового озброєння і техніки у понтони монтують реле повітряного тиску, яке при зниженні тиску повітря в понтоні до критичного рівня, який визначається за допомогою датчика тиску, здійснює запуск двигуна зразка бронетанкового озброєння і техніки та відкриває повітряний клапан, після чого відбувається підкачування повітря в понтон до необхідного рівня, який визначається за допомогою датчика тиску, після досягнення необхідного тиску повітря в понтоні спрацьовує реле повітряного тиску, закриваючи клапан та припиняючи, таким чином, подачу повітря в понтон. UA 120213 U (12) UA 120213 U UA 120213 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі суден та інших засобів водного транспорту, зокрема до надувних і їм подібних суден, а саме до понтонів. Спосіб може використовуватися для надання зразку бронетанкового озброєння та техніки плавучої здатності для подолання водних перешкод під час евакуації, і може бути використаний для придання зразкам озброєння та військової техніки плавучої здатності або її підвищення під час подолання різноманітних водних перешкод. Найбільш близьким аналогом є спосіб надання зразку бронетанкової техніки плавучої здатності для подолання водних перешкод під час евакуації, що полягає в монтажі на зразку бронетанкової техніки зовнішніх понтонів, які виконані з розгорнутих еластичних резервуарів, наповнення повітрям яких здійснюють з використанням штатного компресора зразка бронетанкової техніки або зовнішнього компресора [1]. Недоліком способу, який вибрано за найближчий аналог (прототип), є існування високої імовірності втрати зразком бронетанкової техніки плавучої здатності внаслідок мимовільного утікання повітря з понтонів. В основу корисної моделі поставлена задача шляхом усунення недоліків найближчого аналога підвищити ефективність подолання зразком бронетанкового озброєння і техніки водних перешкод під час евакуації, знизити ризик втрати плавучої здатності зразка бронетанкового озброєння і техніки. Поставлена задача вирішується тим, що додатково в повітропроводи для подання повітря від штатного компресора зразка бронетанкового озброєння і техніки у понтони монтують реле повітряного тиску, яке при зниженні тиску повітря в понтоні до критичного рівня, який визначається за допомогою датчика тиску, здійснює запуск двигуна зразка бронетанкового озброєння і техніки та відкриває повітряний клапан, після чого відбувається підкачування повітря в понтон до необхідного рівня, який визначається за допомогою датчика тиску, після досягнення необхідного тиску повітря в понтоні спрацьовує реле повітряного тиску, закриваючи клапан та припиняючи, таким чином, подачу повітря в понтон. Порівняльний аналіз способу, що заявляється, з відомими способами дозволяє зробити висновок, що спосіб надання зразку бронетанкового озброєння і техніки плавучої здатності для подолання водних перешкод під час евакуації, який заявляється, відрізняється тим, що додатково в повітропроводи для подання повітря від штатного компресора зразка бронетанкового озброєння і техніки у понтони монтують реле повітряного тиску, яке при зниженні тиску повітря в понтоні до критичного рівня, який визначається за допомогою датчика тиску, здійснює запуск двигуна зразка бронетанкового озброєння і техніки та відкриває повітряний клапан, після чого відбувається підкачування повітря в понтон до необхідного рівня, який визначається за допомогою датчика тиску, після досягнення необхідного тиску повітря в понтоні спрацьовує реле повітряного тиску, закриваючи клапан та припиняючи, таким чином, подачу повітря в понтон. Спосіб надання зразку бронетанкового озброєння і техніки плавучої здатності для подолання водних перешкод під час евакуації здійснюється таким чином. У повітропроводи для подання повітря від штатного компресора зразка бронетанкового озброєння і техніки у понтони додатково монтують реле повітряного тиску. Якщо в понтоні відбувається зниження тиску повітря до критичного рівня, який визначається за допомогою датчика тиску, реле повітряного тиску здійснює запуск двигуна зразка бронетанкового озброєння і техніки, від якого працює компресор, та відкриває повітряний клапан для надходження повітря від компресора до понтона. Після того як тиск повітря в понтоні набуває потрібного значення, реле повітряного тиску закриває клапан, припиняючи, таким чином, подачу повітря в понтон. Джерела інформації: 1. Патент України № 114027, опублікований 27.02.2017, Бюл. № 4. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Спосіб надання зразку бронетанкового озброєння і техніки плавучої здатності для подолання водних перешкод під час евакуації, який характеризується тим, що до зразка бронетанкового озброєння і техніки ззовні прикріпляють понтони, які виконані з розгорнутих еластичних резервуарів, наповнення повітрям яких здійснюють з використанням штатного компресора зразка бронетанкового озброєння і техніки, який відрізняється тим, що додатково в повітропроводи для подання повітря від штатного компресора зразка бронетанкового озброєння і техніки у понтони монтують реле повітряного тиску, яке при зниженні тиску повітря в понтоні до критичного рівня, який визначається за допомогою датчика тиску, здійснює запуск двигуна 1 UA 120213 U 5 зразка бронетанкового озброєння і техніки та відкриває повітряний клапан, після чого відбувається підкачування повітря в понтон до необхідного рівня, який визначається за допомогою датчика тиску, після досягнення необхідного тиску повітря в понтоні спрацьовує реле повітряного тиску, закриваючи клапан та припиняючи, таким чином, подачу повітря в понтон. Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
