Вимірювач сил тертя
Формула / Реферат
Вимірювач сил тертя, що містить два упори верхнього півциліндра, кулачок, важіль і упор, які жорстко закріплені на осі, тензобалочку та шток, який відрізняється тим, що упор важеля виконаний рухомим у вигляді гвинта з розташованим на ньому фіксатором положення, а упори верхнього півциліндра жорстко закріплені.
Текст

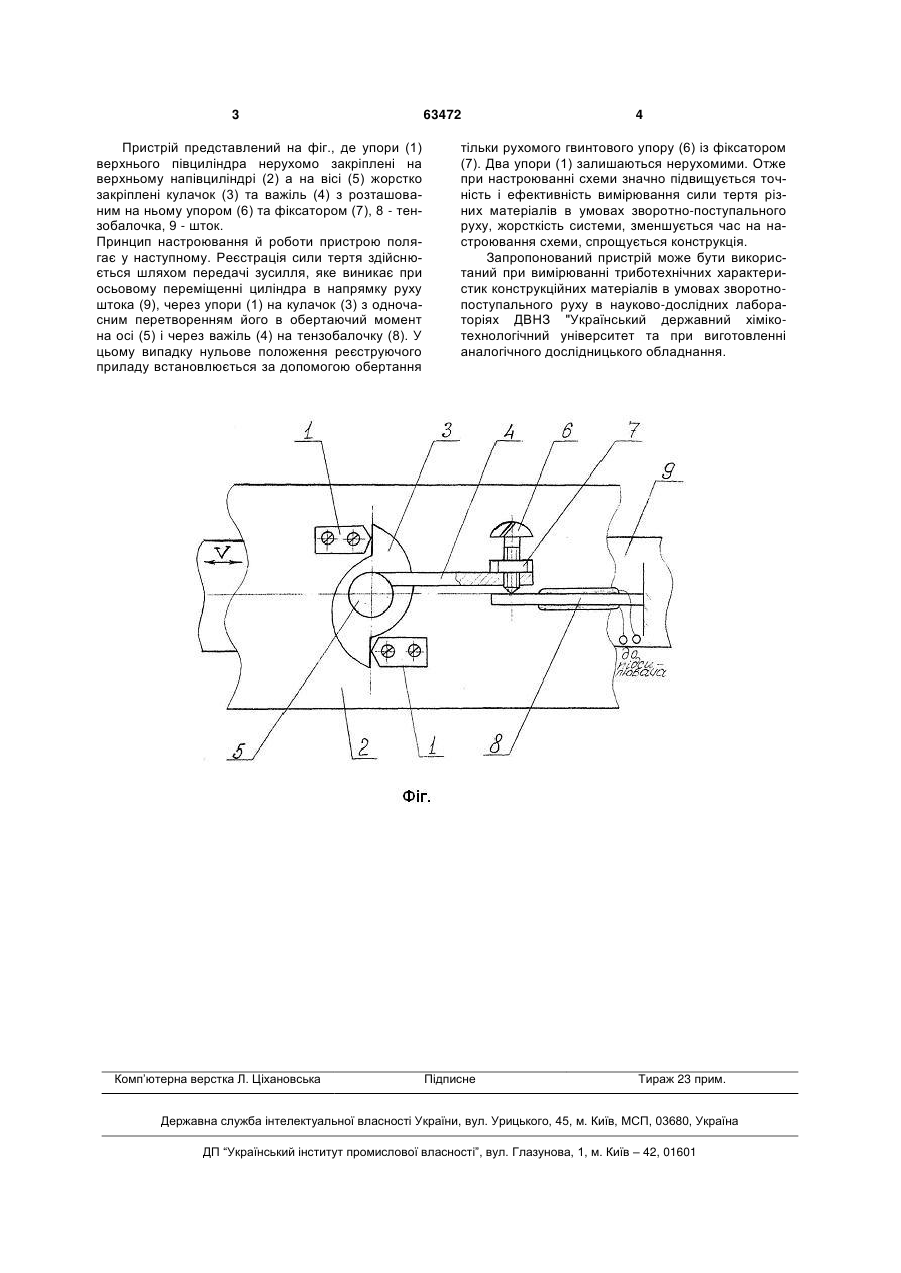

Вимірювач сил тертя, що містить два упори верхнього півциліндра, кулачок, важіль і упор, які жорстко закріплені на осі, тензобалочку та шток, який відрізняється тим, що упор важеля виконаний рухомим у вигляді гвинта з розташованим на ньому фіксатором положення, а упори верхнього півциліндра жорстко закріплені. (19) (21) u201102996 (22) 14.03.2011 (24) 10.10.2011 (46) 10.10.2011, Бюл.№ 19, 2011 р. (72) АНІСІМОВ ВОЛОДИМИР МИКОЛАЙОВИЧ (73) ДЕРЖАВНИЙ ВИЩИЙ НАВЧАЛЬНИЙ ЗАКЛАД "УКРАЇНСЬКИЙ ДЕРЖАВНИЙ ХІМІКОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ" 3 Пристрій представлений на фіг., де упори (1) верхнього півциліндра нерухомо закріплені на верхньому напівциліндрі (2) а на вісі (5) жорстко закріплені кулачок (3) та важіль (4) з розташованим на ньому упором (6) та фіксатором (7), 8 - тензобалочка, 9 - шток. Принцип настроювання й роботи пристрою полягає у наступному. Реєстрація сили тертя здійснюється шляхом передачі зусилля, яке виникає при осьовому переміщенні циліндра в напрямку руху штока (9), через упори (1) на кулачок (3) з одночасним перетворенням його в обертаючий момент на осі (5) і через важіль (4) на тензобалочку (8). У цьому випадку нульове положення реєструючого приладу встановлюється за допомогою обертання Комп’ютерна верстка Л. Ціхановська 63472 4 тільки рухомого гвинтового упору (6) із фіксатором (7). Два упори (1) залишаються нерухомими. Отже при настроюванні схеми значно підвищується точність і ефективність вимірювання сили тертя різних матеріалів в умовах зворотно-поступального руху, жорсткість системи, зменшується час на настроювання схеми, спрощується конструкція. Запропонований пристрій може бути використаний при вимірюванні триботехнічних характеристик конструкційних матеріалів в умовах зворотнопоступального руху в науково-дослідних лабораторіях ДВНЗ "Український державний хімікотехнологічний університет та при виготовленні аналогічного дослідницького обладнання. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFrictional force measuring device
Автори англійськоюAnisimov Volodymyr Mykolaiovych
Назва патенту російськоюИзмеритель сил трения
Автори російськоюАнисимов Владимир Николаевич
МПК / Мітки
МПК: G01N 19/02
